达亿瓦DAIWA

渔轮如何安装

水滴轮安装步骤、注意事项等
以CR80型右手型渔轮为例

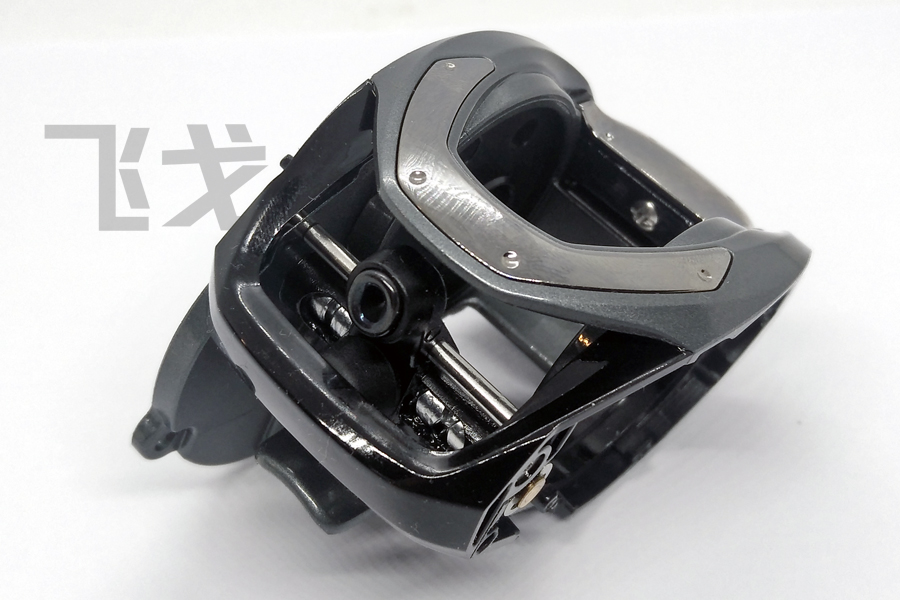

首先我们拿到的主体壳包含了出排线装置，可用手指拨动蜗杆小齿轮，看出线环左右移动是否顺畅，特别是到了边上换向时不能有明显的卡顿

包含了离合按扭及传动装置，可试着按下离合按扭，卡嗒的声音清脆，动作到位，提回时同样

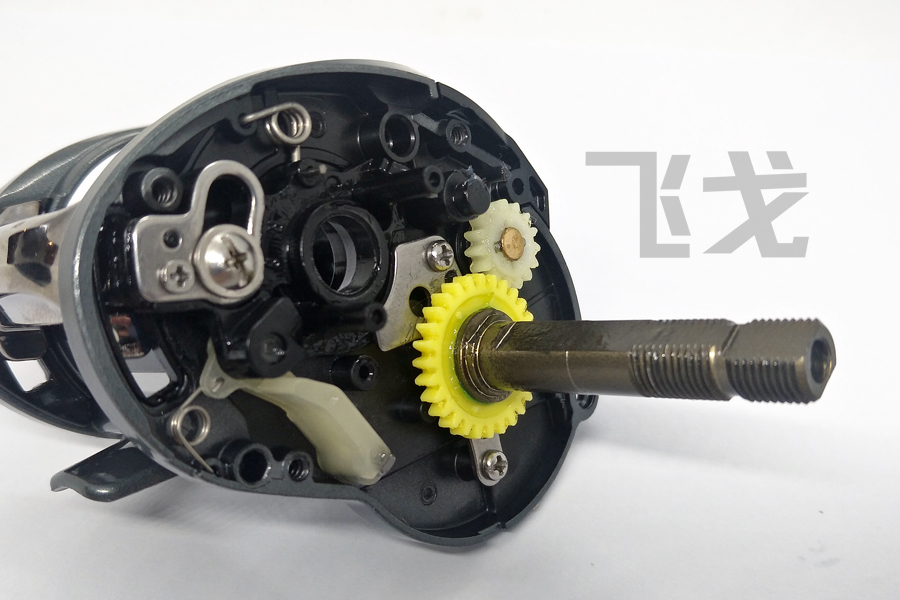

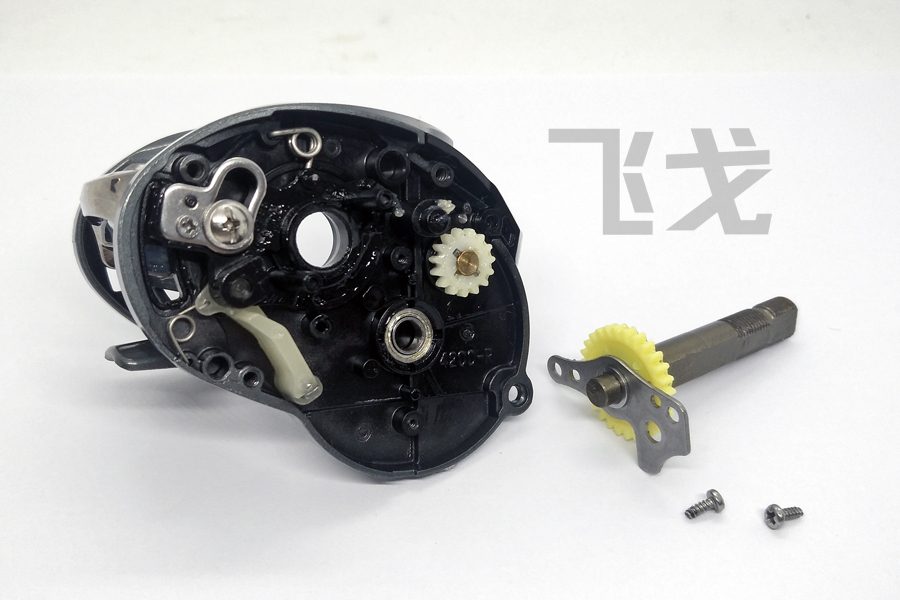

1，安装主轴套件

主轴底端插入到轴承孔内，拧上二颗固定螺丝即可，蜗杆驱动齿与蜗杆小齿啮合，涂上齿轮油，转动主轴应顺畅

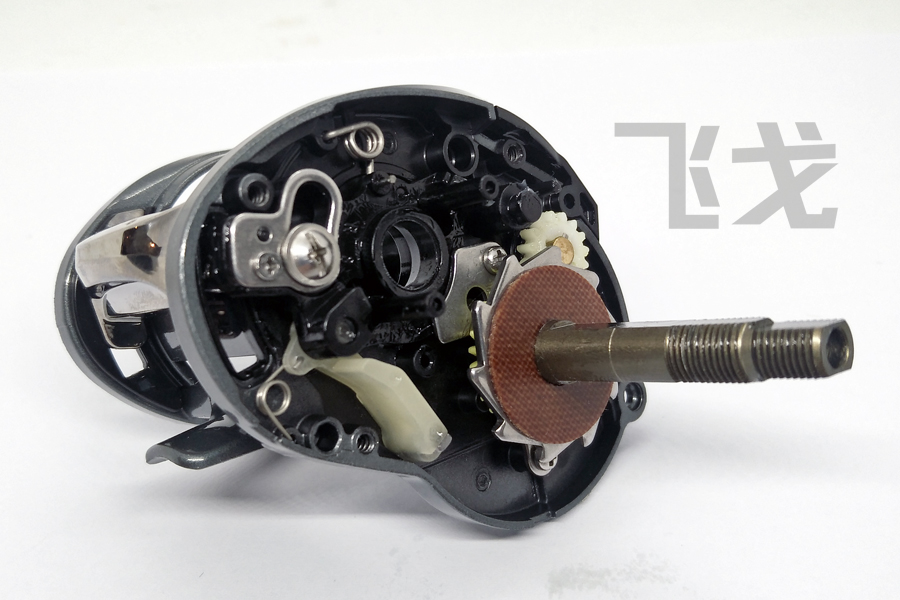

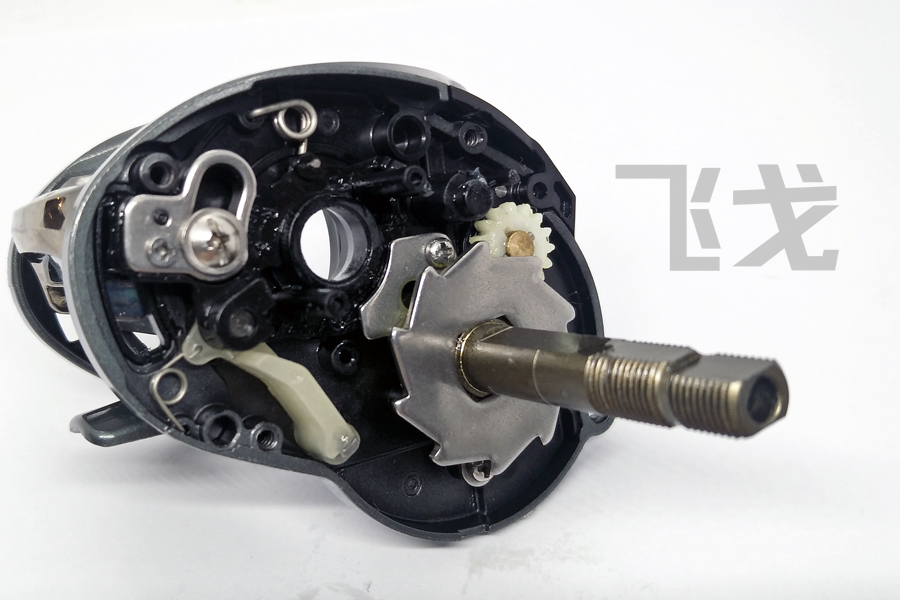

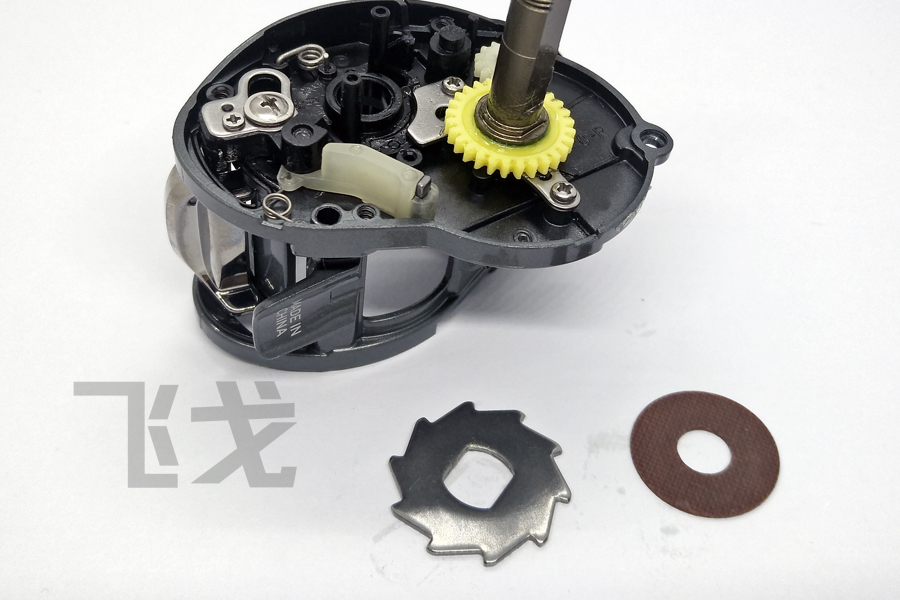

2，安装棘轮（离合轮）及胶木垫

棘轮的工字口卡到主轴根部的工字台阶上
之后的安装过程中，始终要注意不能脱位

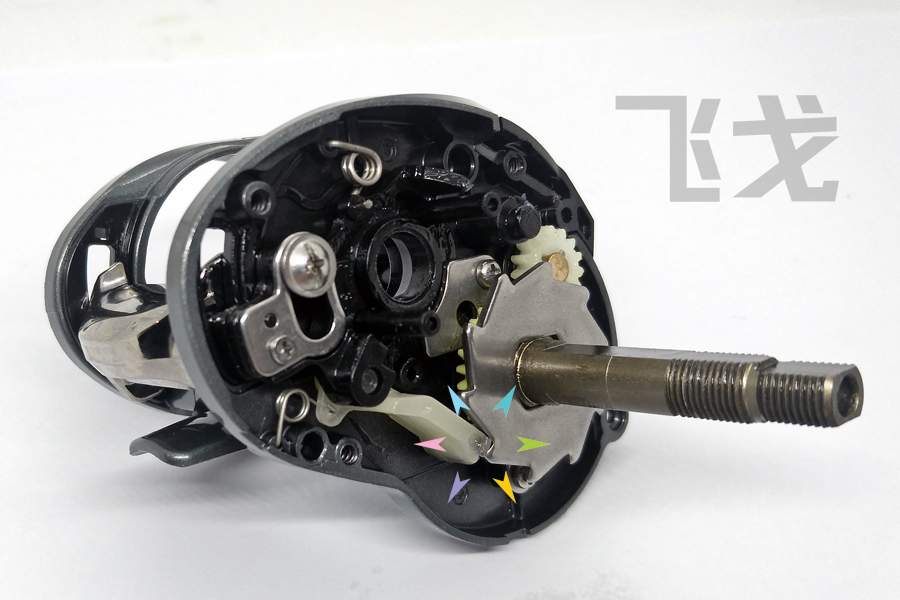

棘轮安装是有方向的，按下离合按钮,脱钩臂正好顶住棘轮齿口

提回离合按钮，装上胶木垫

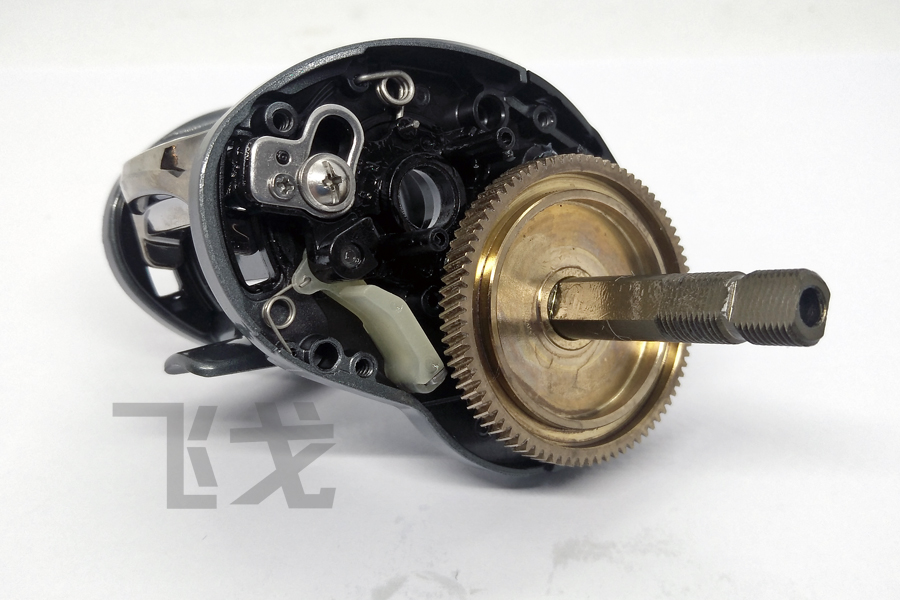

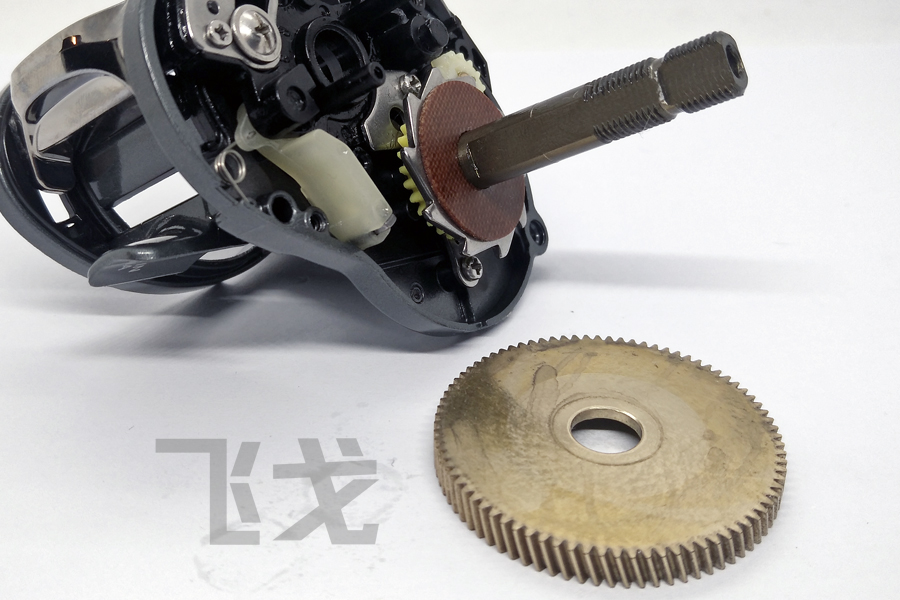

3，安装大齿

装上大齿，光滑面向内贴住胶木垫，凹面向外

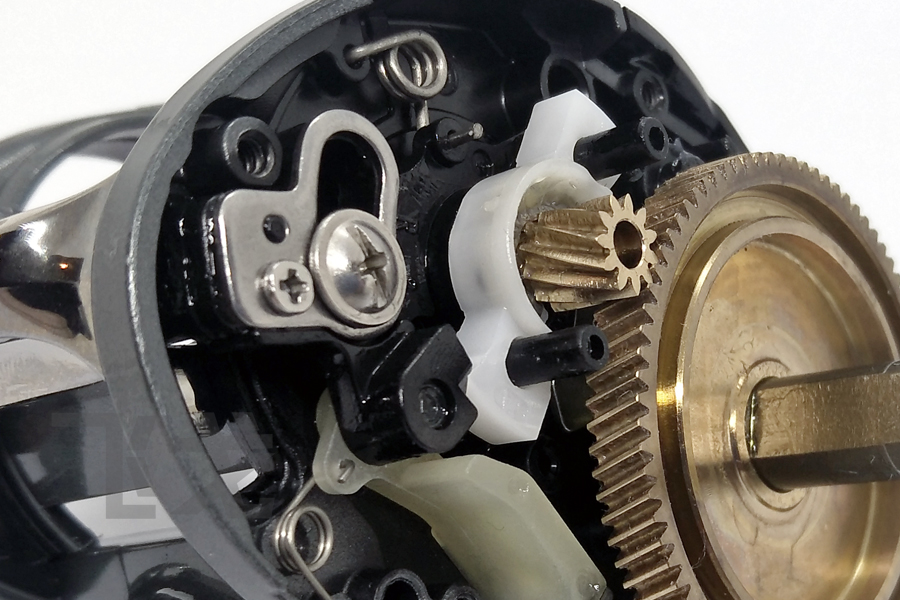

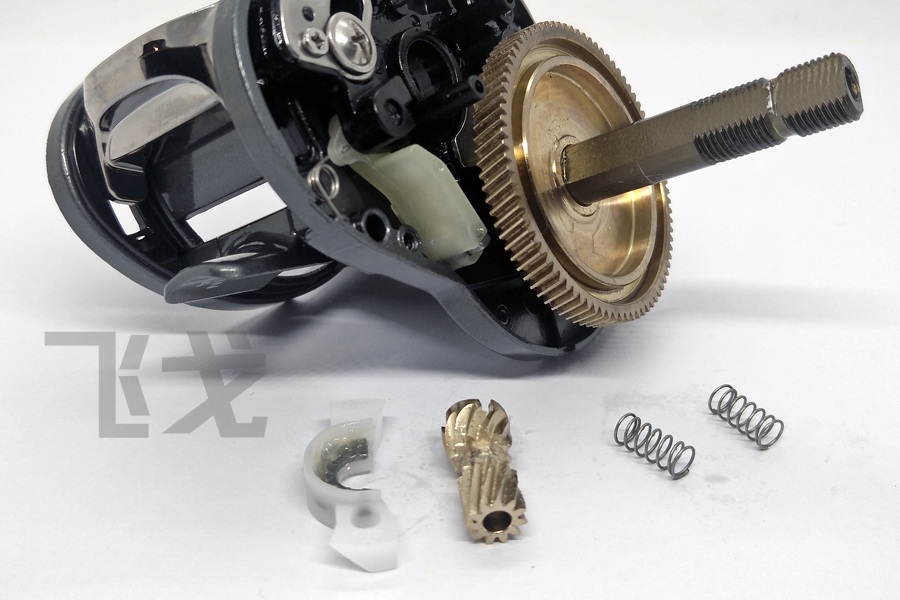

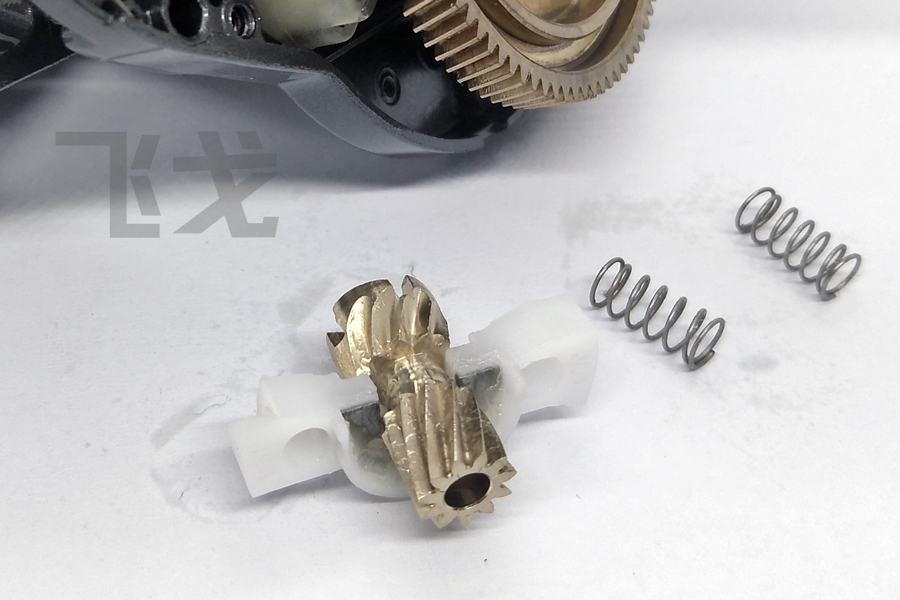

4，安装小齿

先将小齿搭在座桥上，小齿齿端在金属垫的一侧

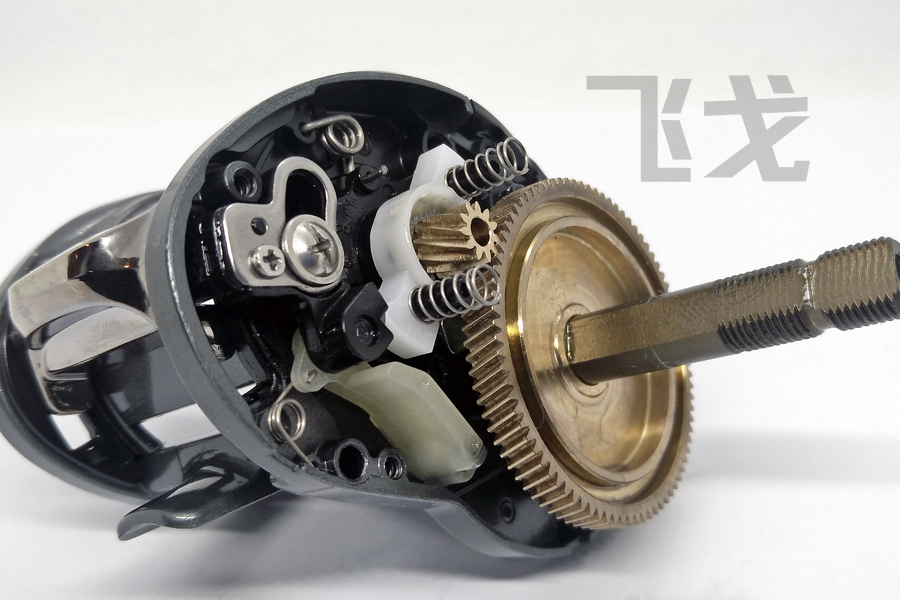

将它们一起装上，座桥两边的孔穿到离合支架上，小齿底端进入主体壳的小齿孔，齿端与大齿啮合

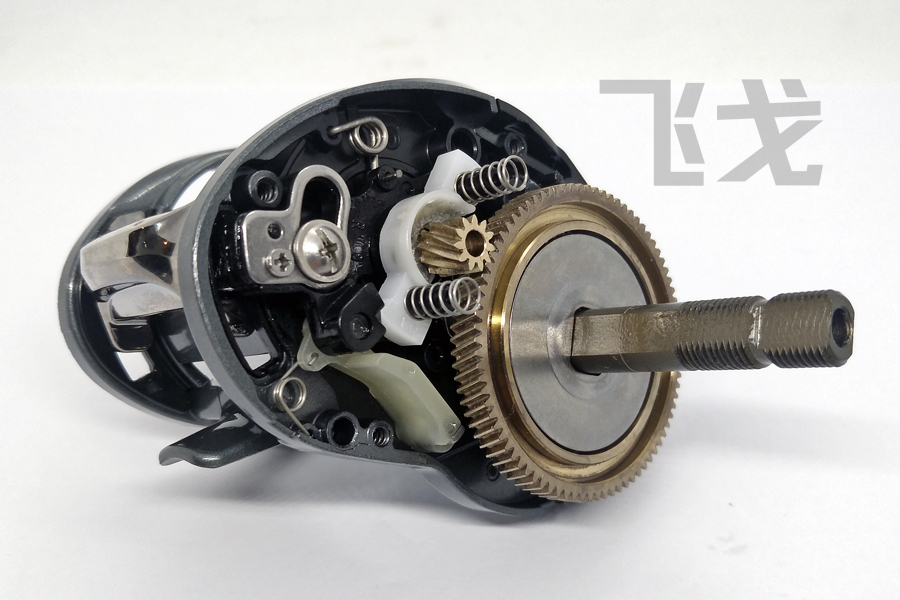

将2个离合弹簧套到离合支架上

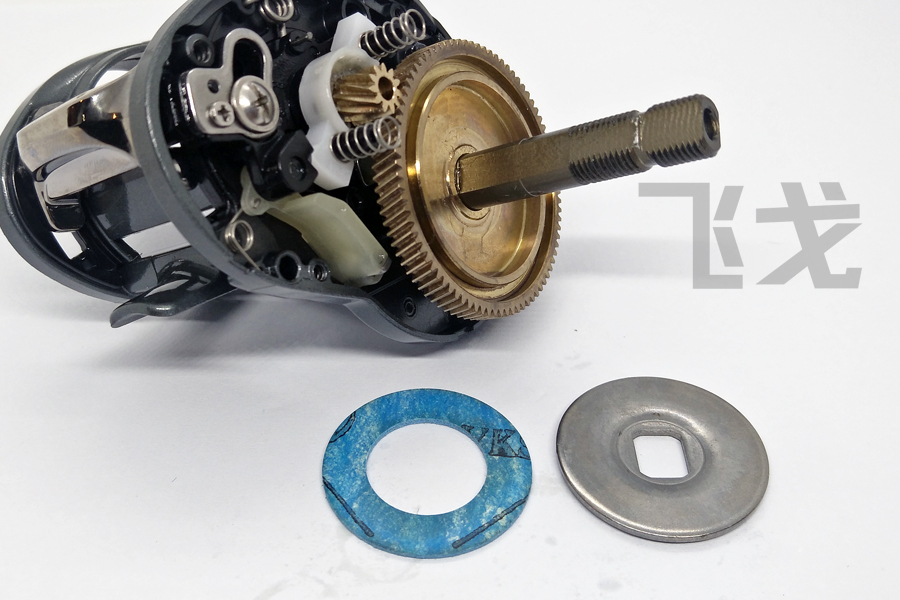

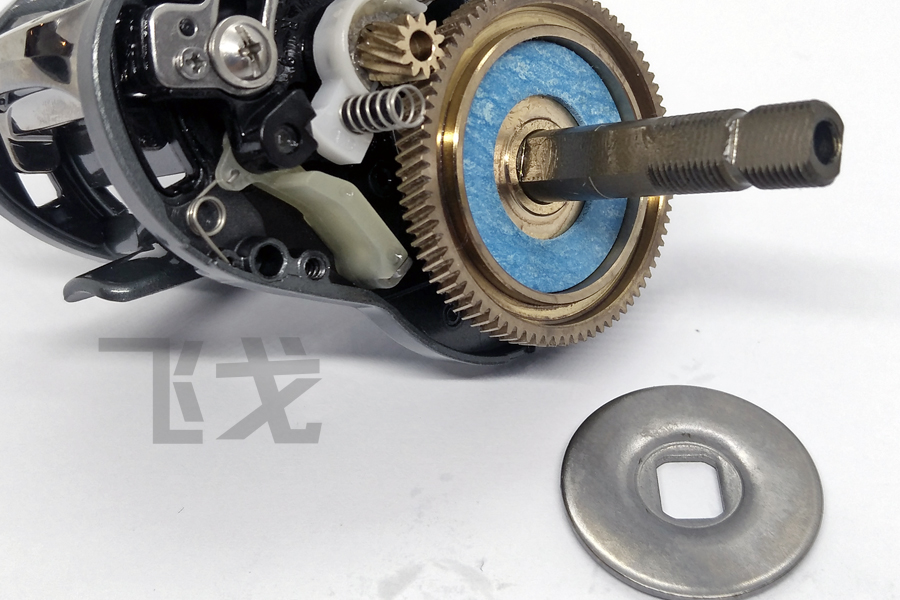

5，安装刹车片及压盘

装上刹车片，压盘的凹的一面向内，贴紧刹车片

装上压盘

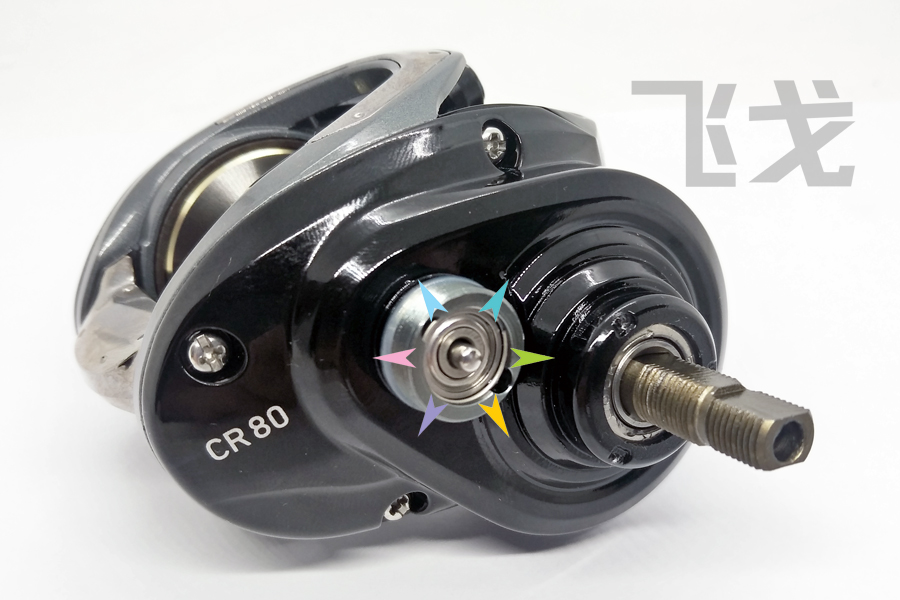

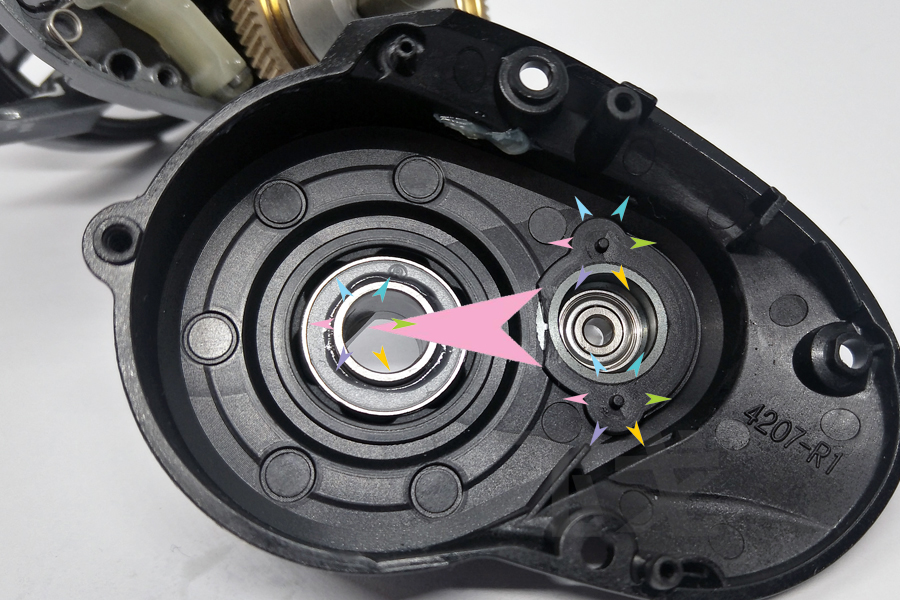

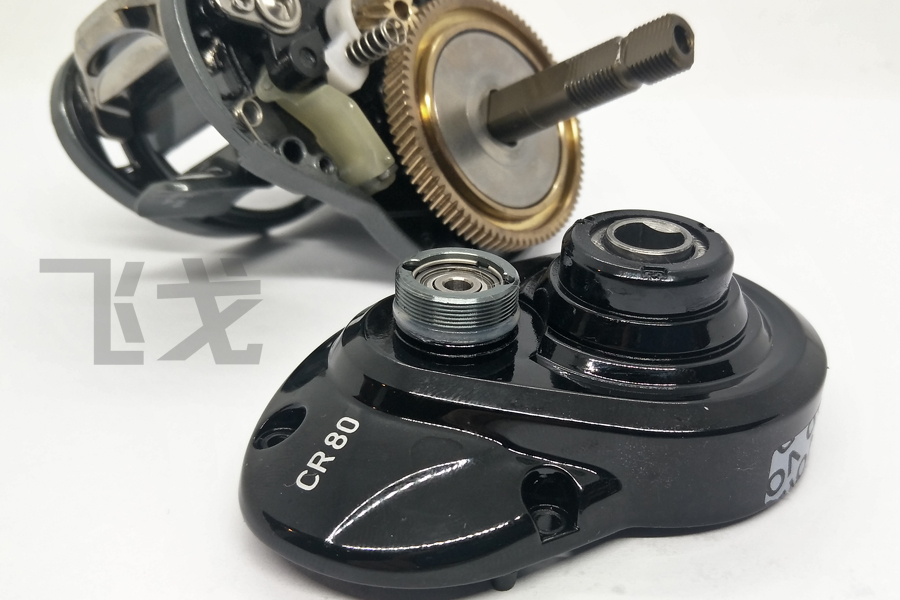

6，安装罩盖，安装在罩盖上的单向轴承是有方向的，右手轮是有金属包圆的一头向外，有塑料圈的一头向内，左手轮是有金属包圆的一头向内，有塑料圈的一头向外，这个不能搞错

单向轴承的中心柱工字口的一侧在外侧，此时应留意线杯轴承孔两端有2个小凸柱，安装时这2个小凸柱要顶住2个离合弹簧

各位置对齐着慢慢的将罩壳安上

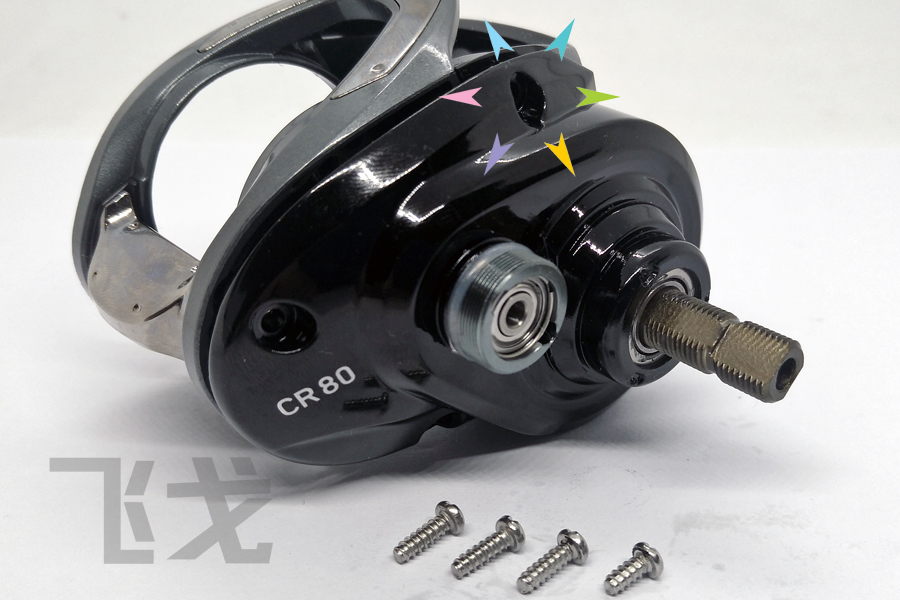

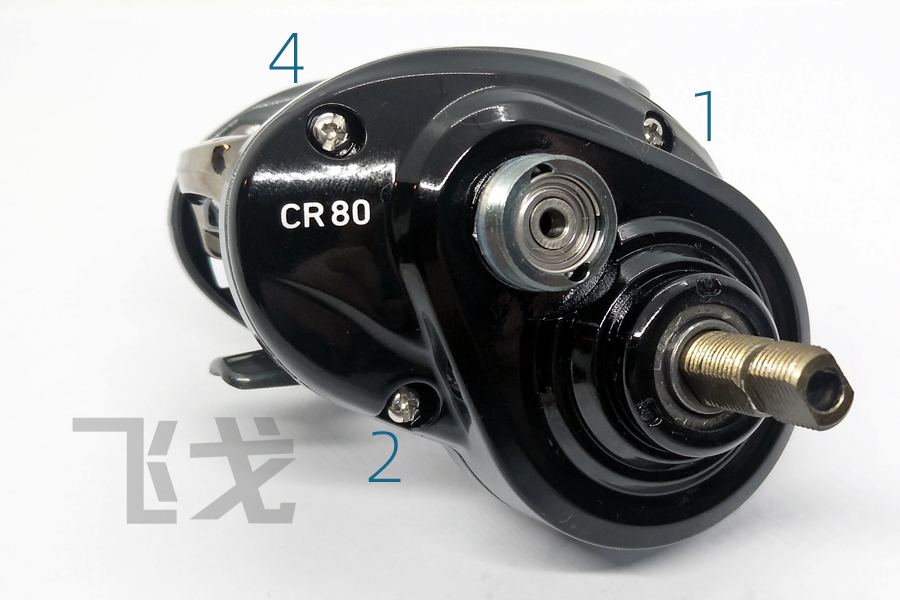

它有4颗固定螺丝，3长1短，短的那颗装在靠近出线口的螺丝孔，最先拧

拧的时候要捏住，使罩盖贴紧轮体

另一个螺丝孔在内侧，按1234的顺序分几次交叉拧紧

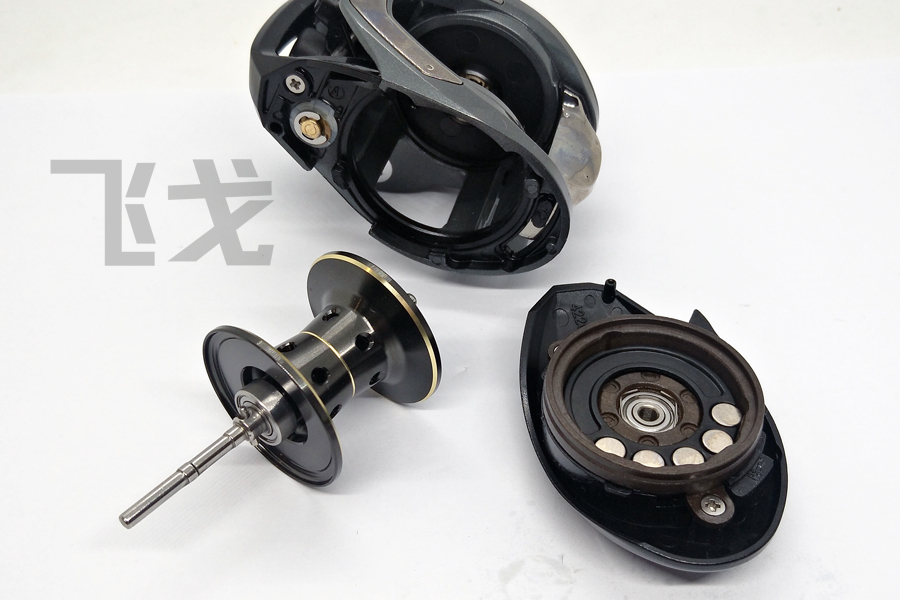

7，安装线杯

线杯长轴一端向内，插入到小齿中心孔内

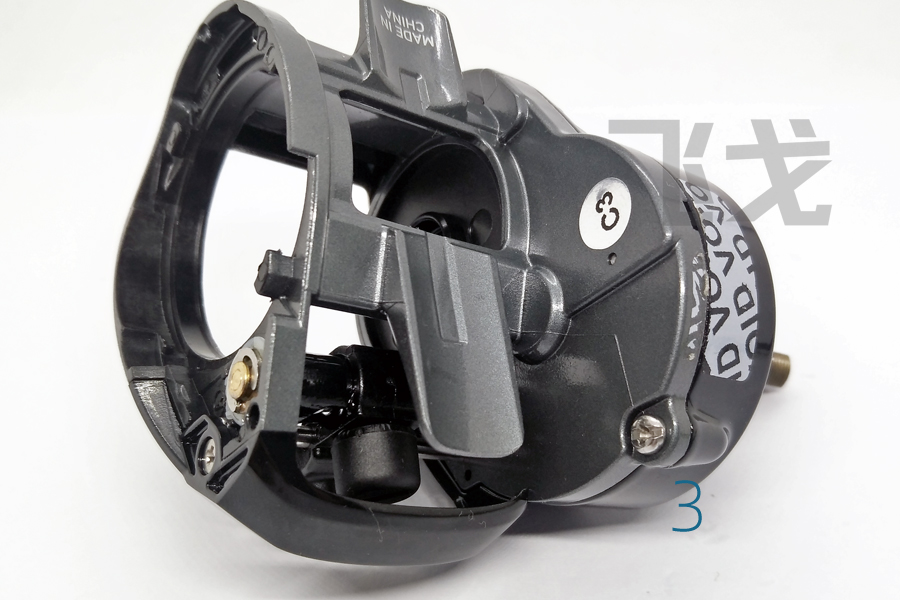

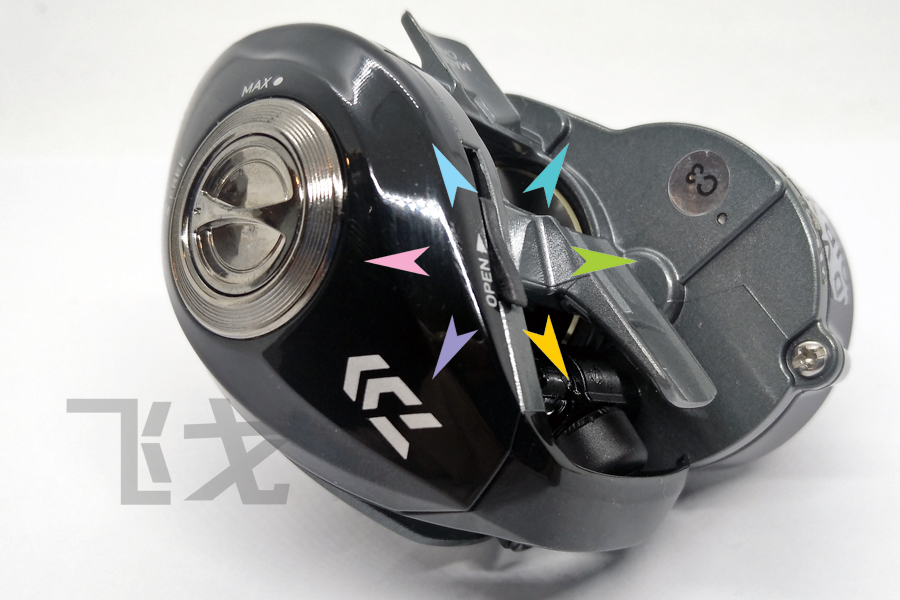

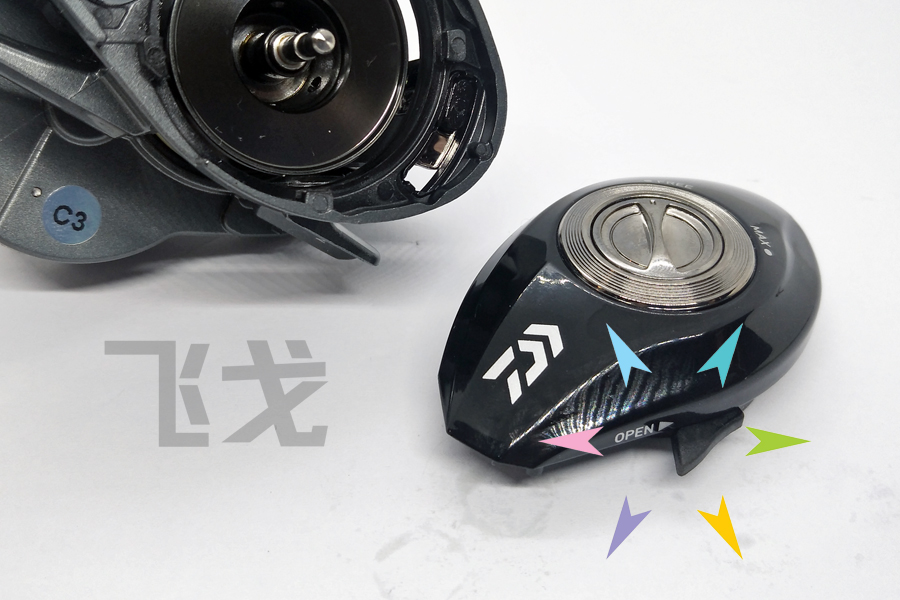

8，安装侧盖，使锁紧开关处于打开状态

这款的侧盖不用转动，正对着贴上即可

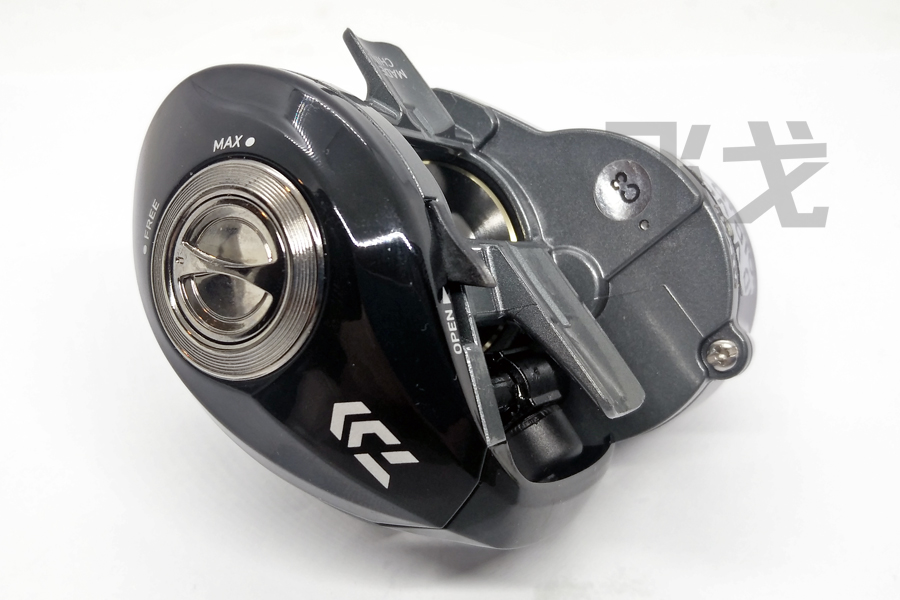

按下锁紧开关锁紧，这个开关很松很紧都不对，很松了在作钓抛投过程中有可能把侧盖甩飞
如果很紧，不要强行按下
要检查侧盖有否贴紧轮体，有没有对齐到位

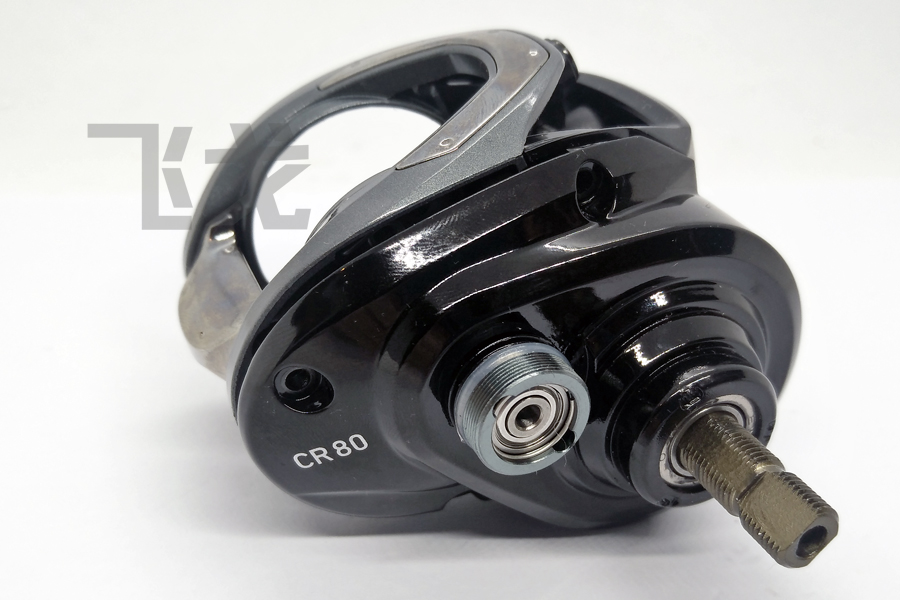

将轮体翻正，这时可以看到，线杯的中心轴有从轴承孔中少许伸出
把单向轴承的中心柱往里推，应该可以推到接近单向轴承本体沿口相平的位置
如果不然，说明棘轮（离合轮）已经脱位了，需要重新拆装！也可通过按下离合按钮，用摇把转动主轴，看离合按钮会不会回弹，不回弹就肯定是棘轮已脱位！如果回弹也要检查大齿刹车片等是否安装到位

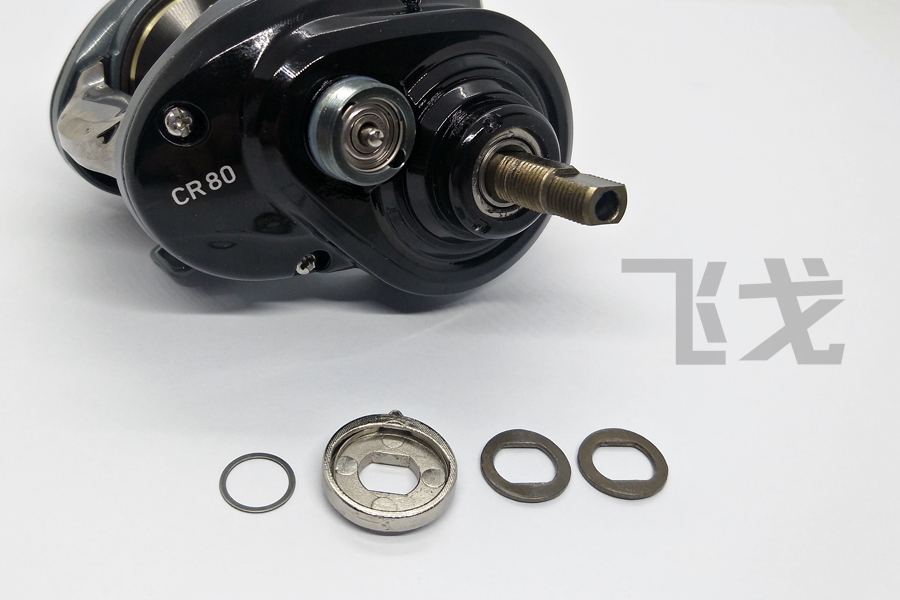

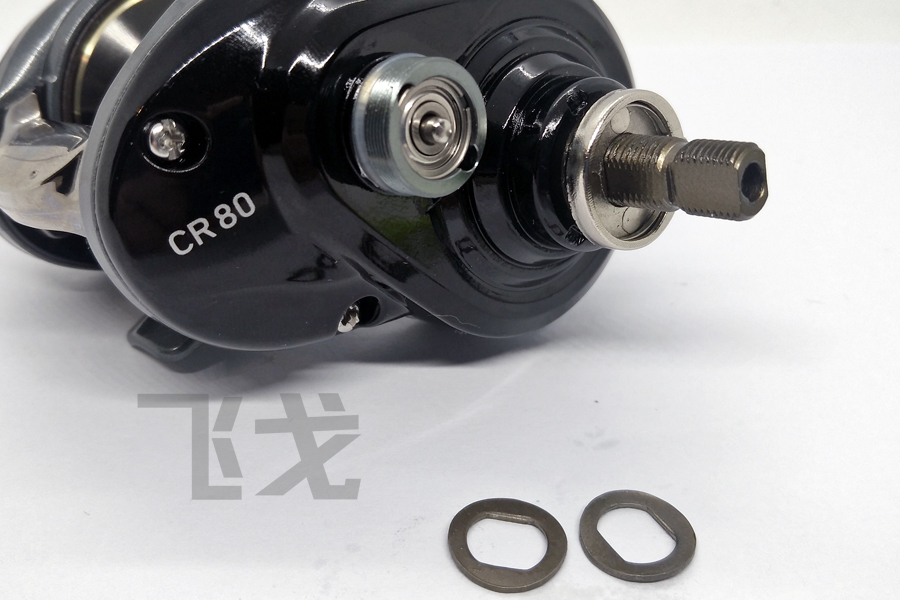

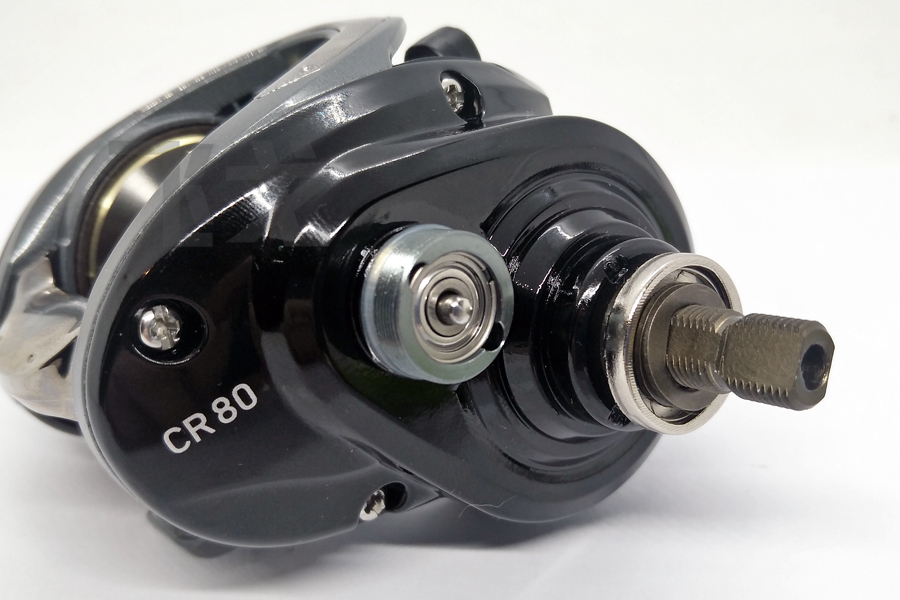

9，安装发声装置和驼背垫

先把中心柱垫装上

然后把发声装置装上，凸面向内，凹口向外

再把驼背垫装到发声装置的凹口内
二片驼背垫同向，不要背靠背顶起

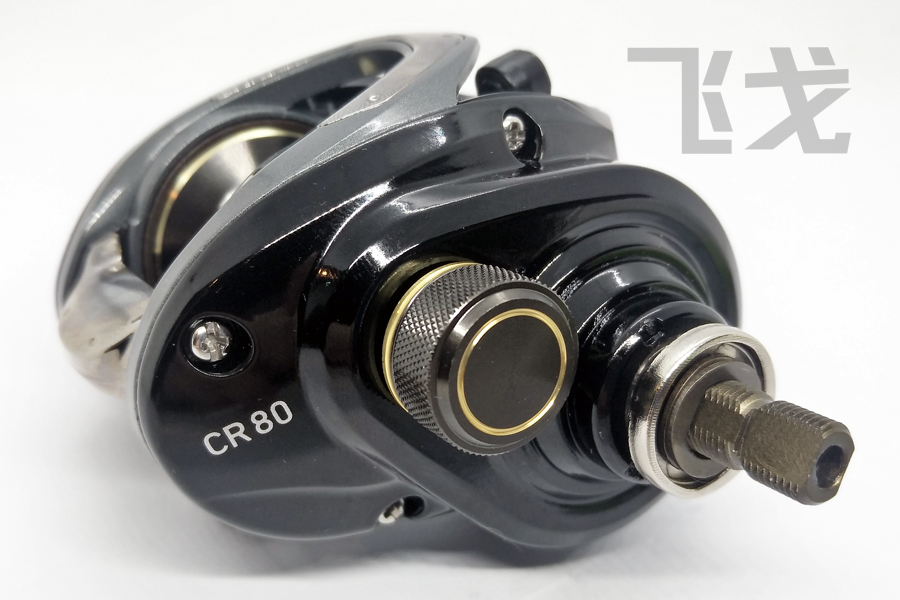

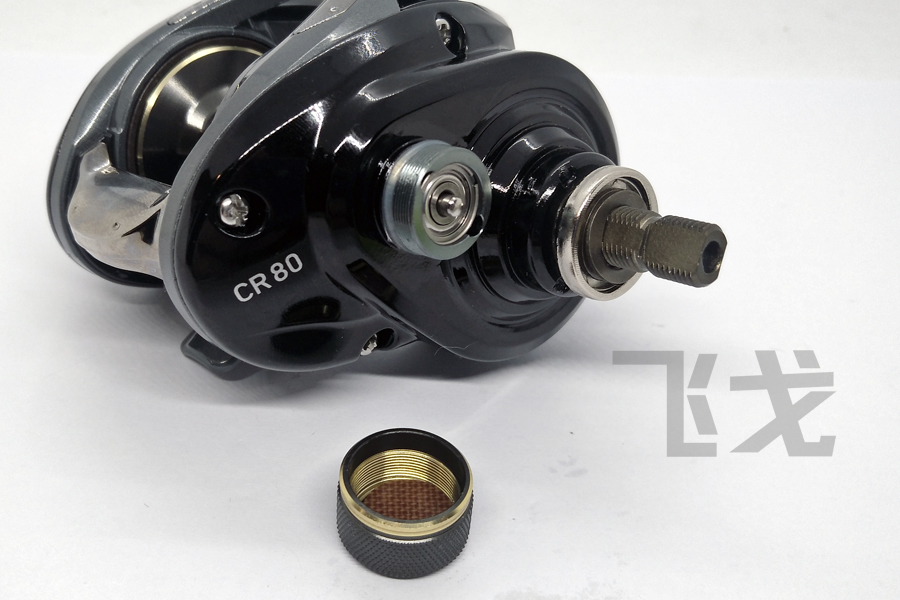

10，安装线杯张力调整钮帽

顺时针拧，不要拧死，一般处于拧到后倒回1-2圈的位置，这个主要作用是调整线杯左右相对位置的，从而调整绕线平整

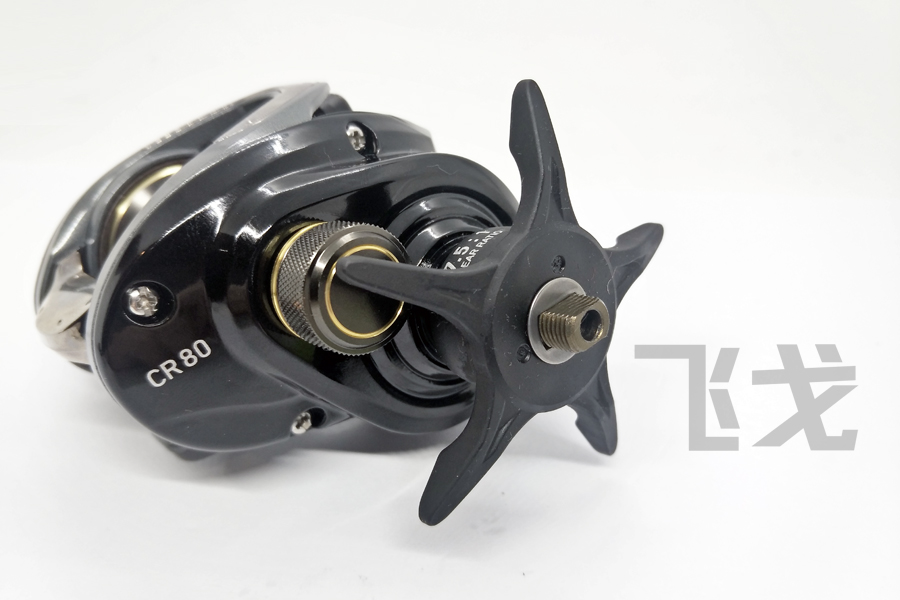

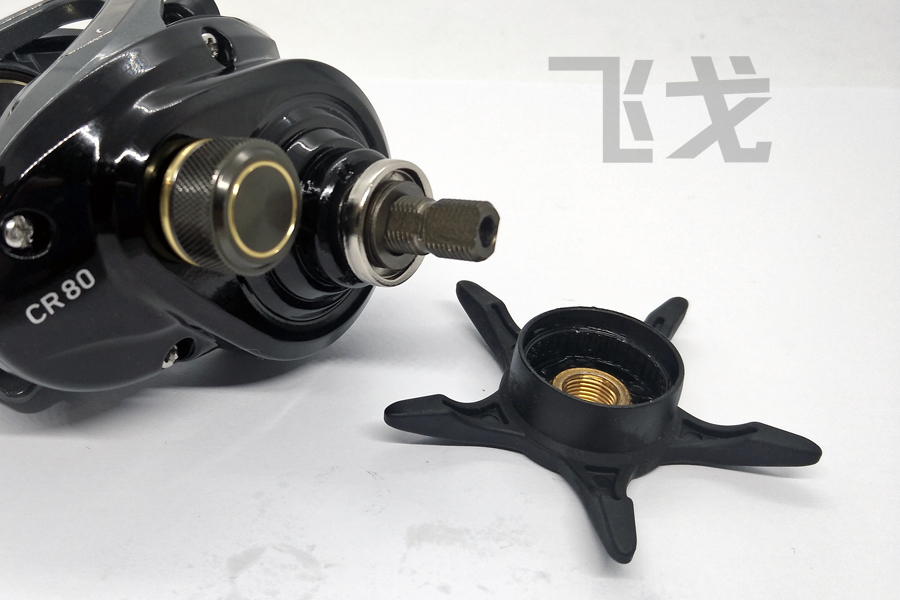

11，安装五星扳手

顺时针方向拧，一直拧到主轴的第二阶螺纹处，明显露出工字口台阶

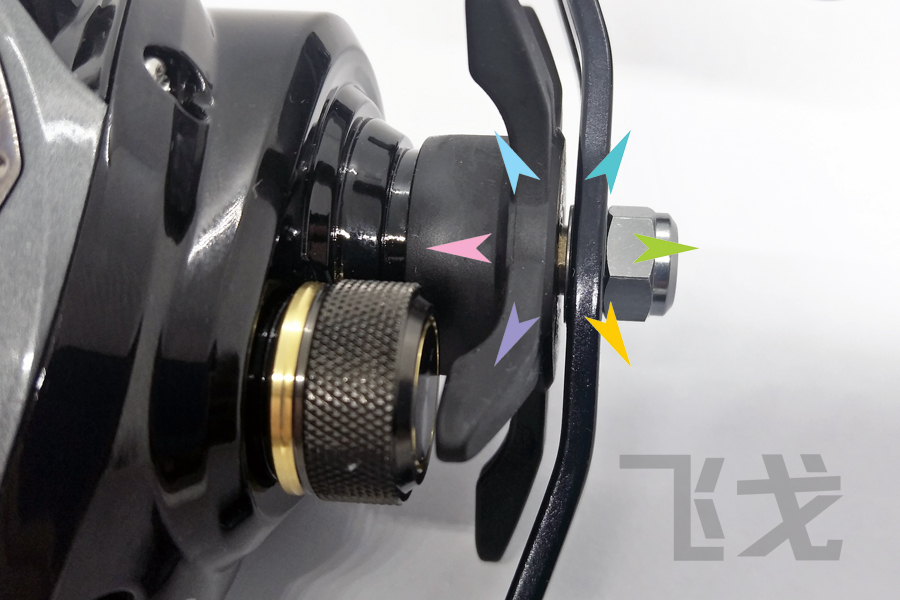

12，安装摇把，先放上工字口保护垫

装上摇把

拧上六角锁紧螺帽

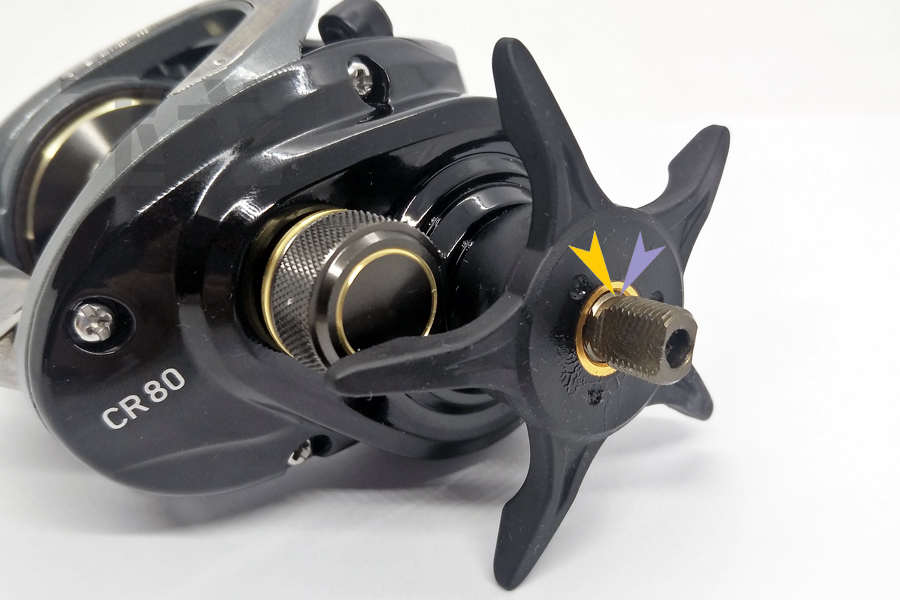

此时从上面看，摇把与五星扳手之间应有3毫米左右的间隙

装上六角螺帽防松片

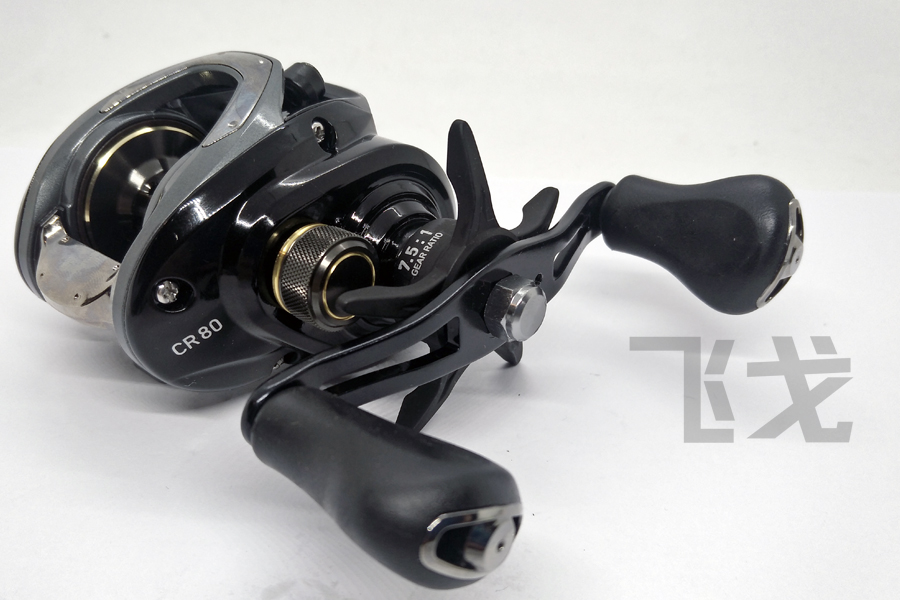

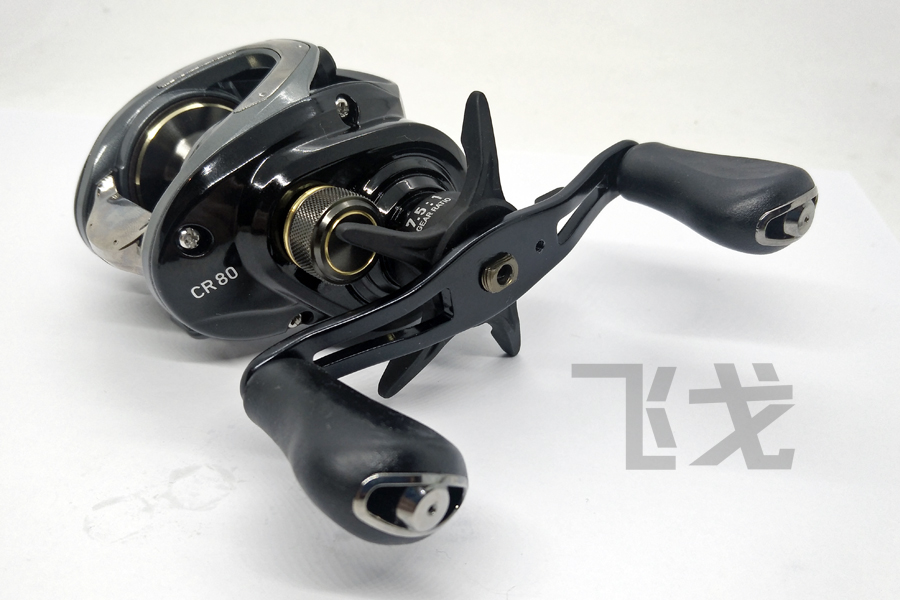

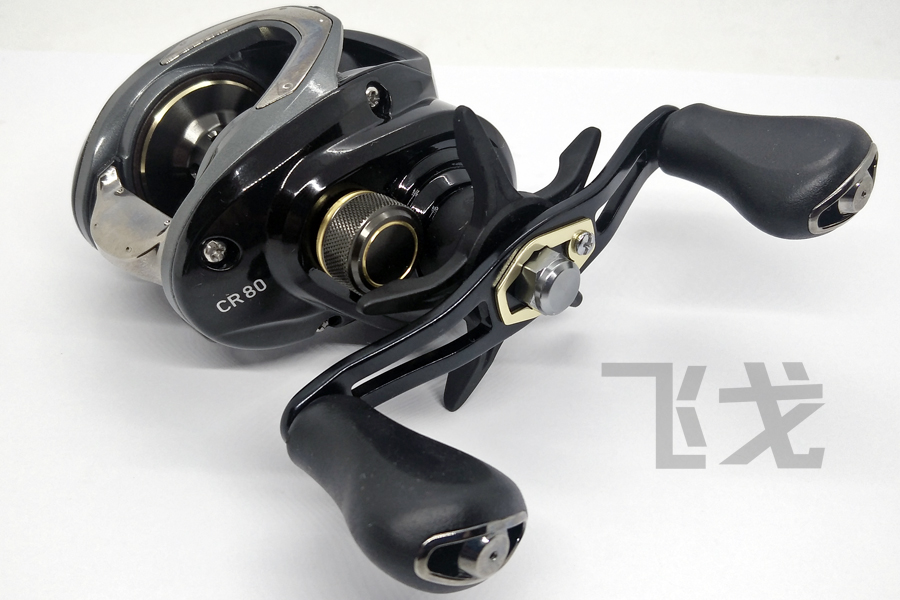

至此，渔轮安装完毕

故障排除

线杯和侧盖装上后，可进行测试

转动主轴，应只可顺时针转动，不可倒转

此时线杯不会转或跟着转但很无力

如果边转主轴，边用手指向内推压单向轴承中心柱

线杯便会跟着转

推压力越大，线杯的转动力越大

说明单向轴承和刹车系统工作正常

注意事项

1，单向轴承安装是有方向的，装入时在金属边缘施力，不可敲内芯

2，罩盖装上拧上螺丝前，不要进行测试

3，本轮全部采用不锈钢螺丝，常规的螺丝刀不好拧，要细心
