达亿瓦DAIWA

渔轮如何拆解

水滴轮拆解步骤、注意事项等
以CR80型右手型渔轮为例

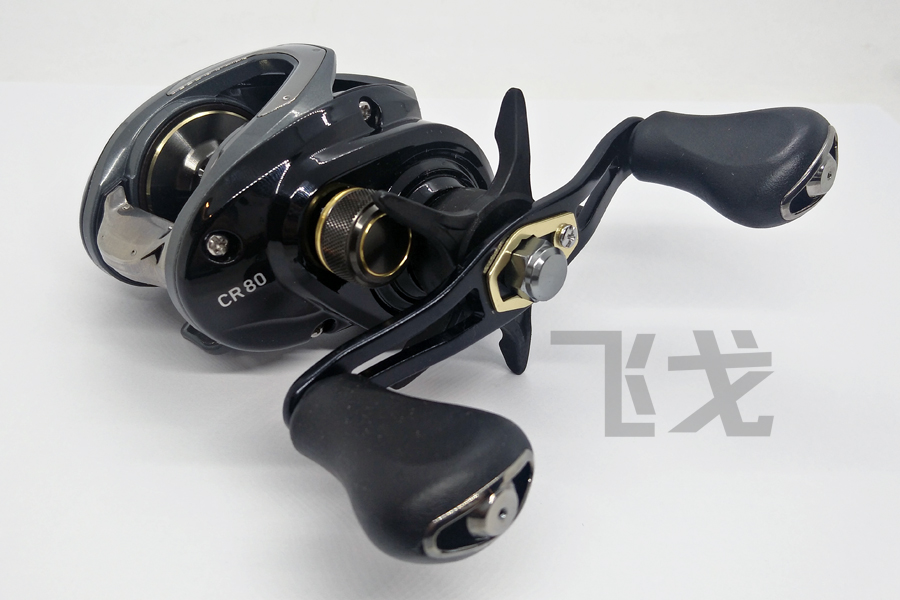

首先是完整的渔轮

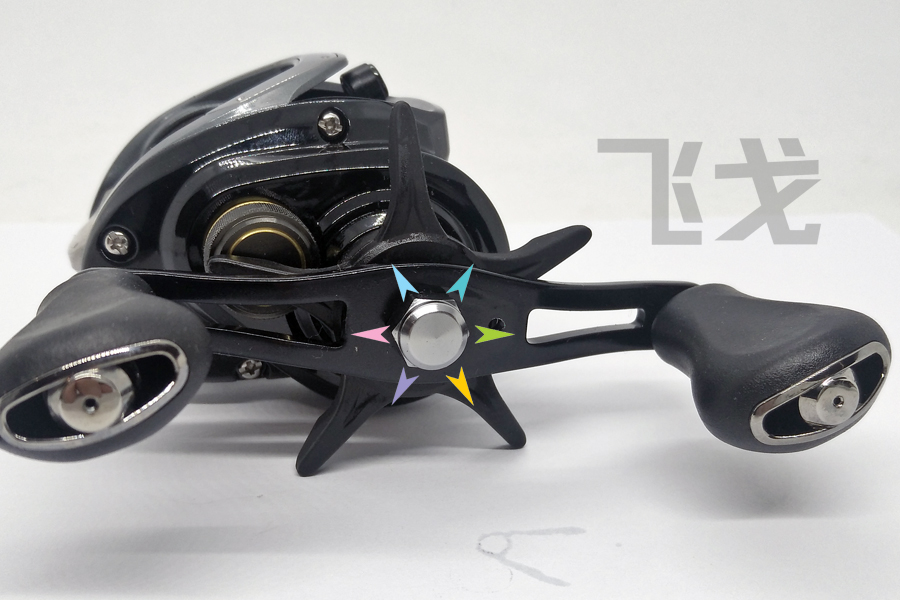

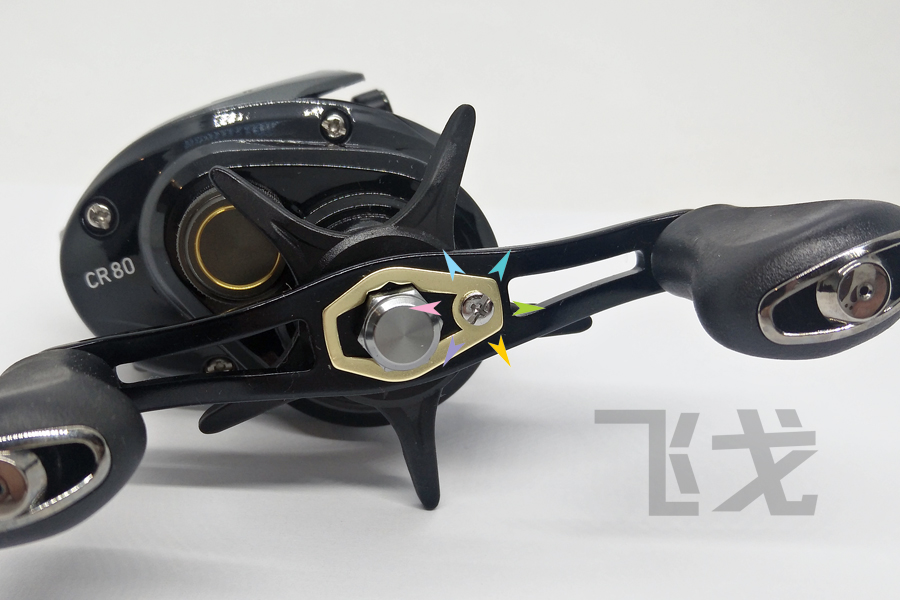

1,拆摇把，逆时针方向拧出螺丝

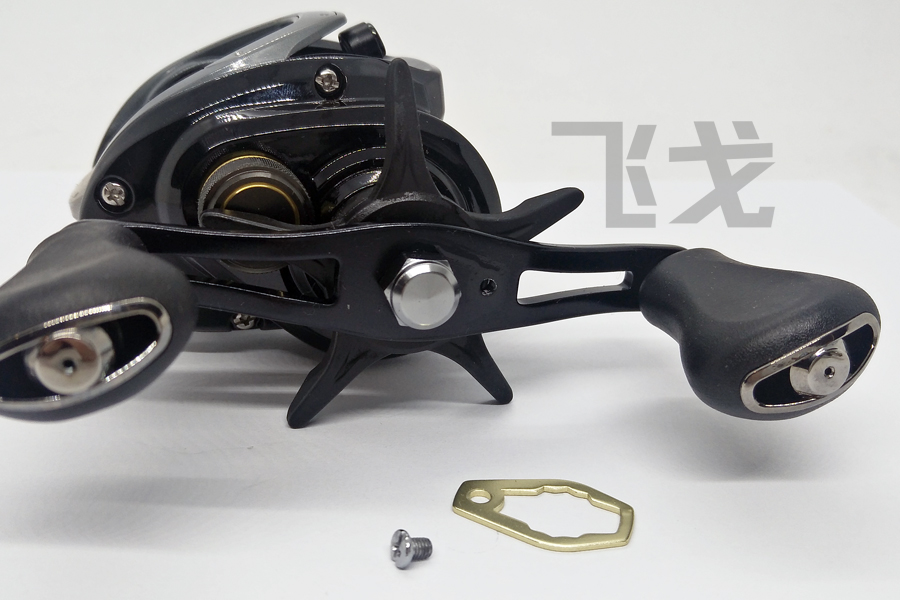

取下防松片

用10mm的扳手逆时针方向拧六角螺帽

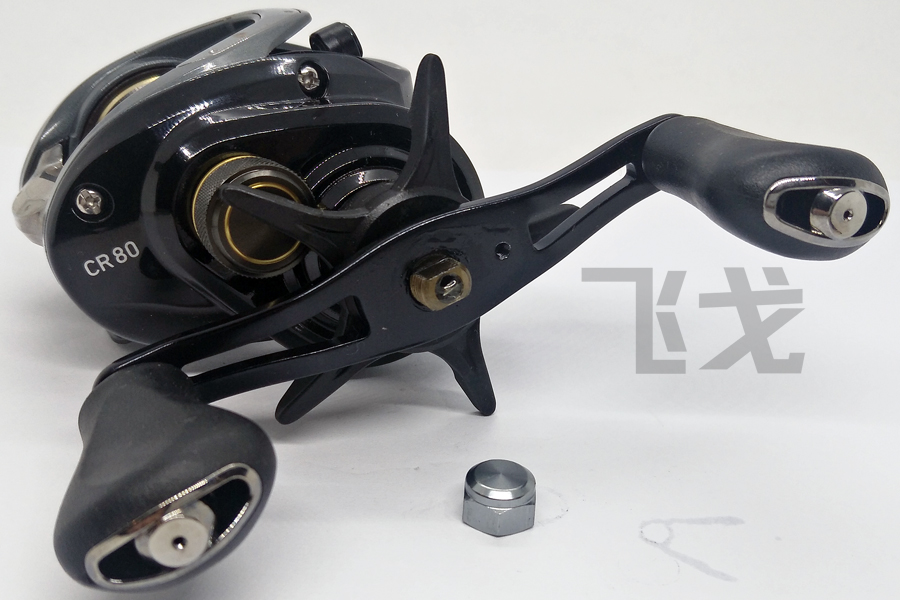

取下螺帽

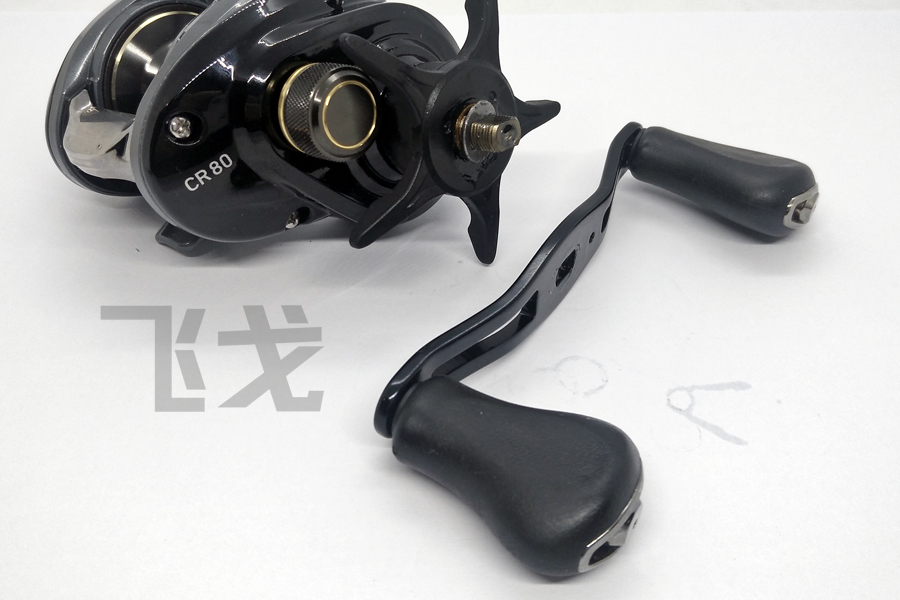

便可取下摇把

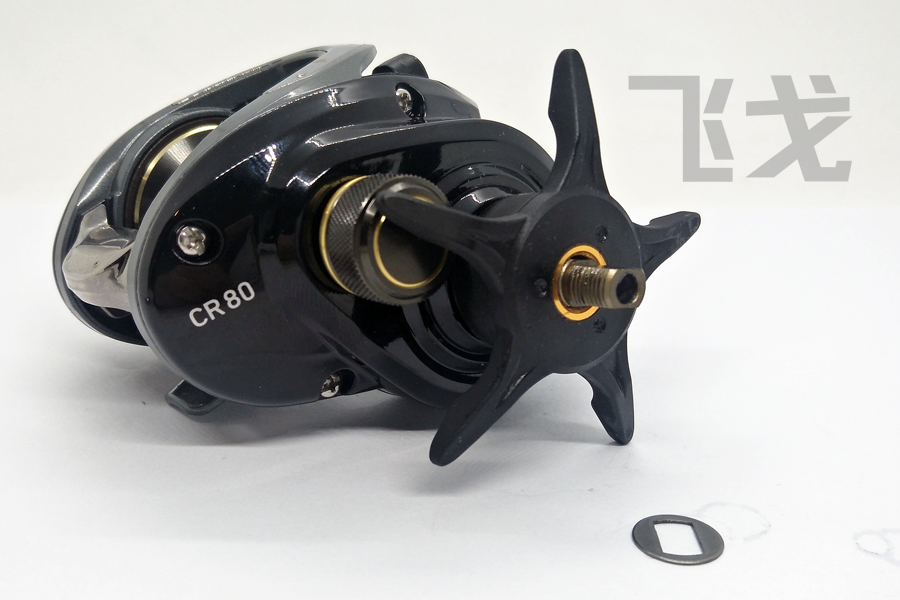

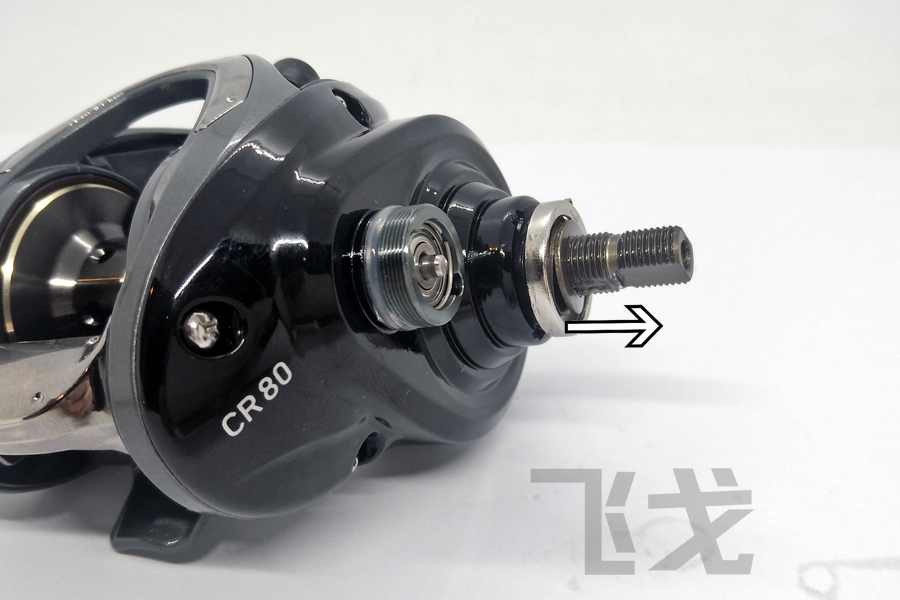

2，拆星形扳手，先把垫片取出

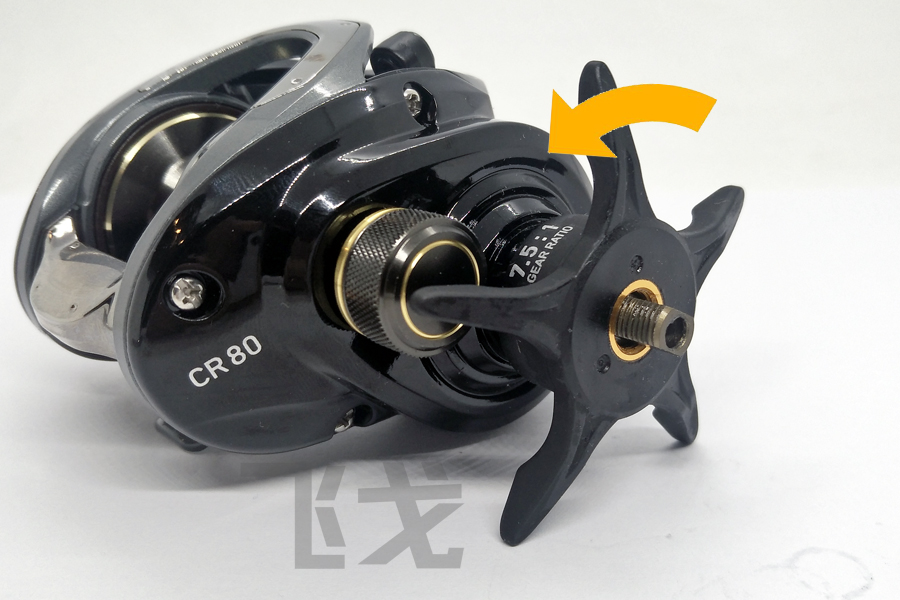

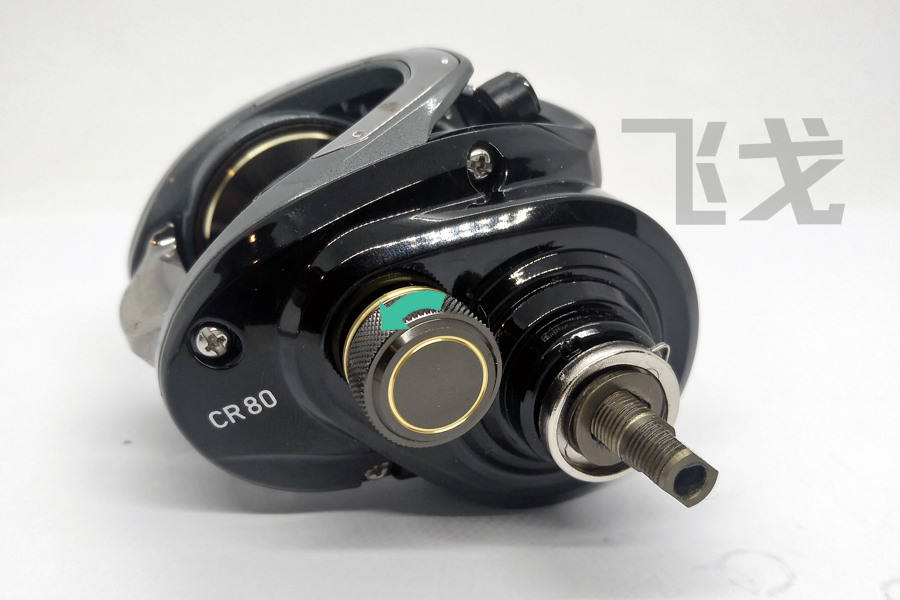

逆时针方向一直转动星形扳手

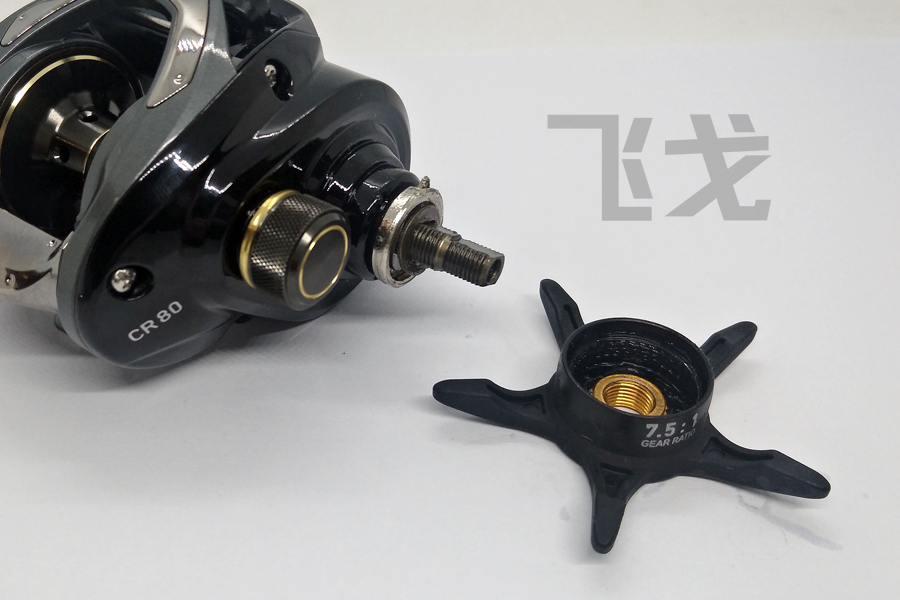

便可取出星形扳手

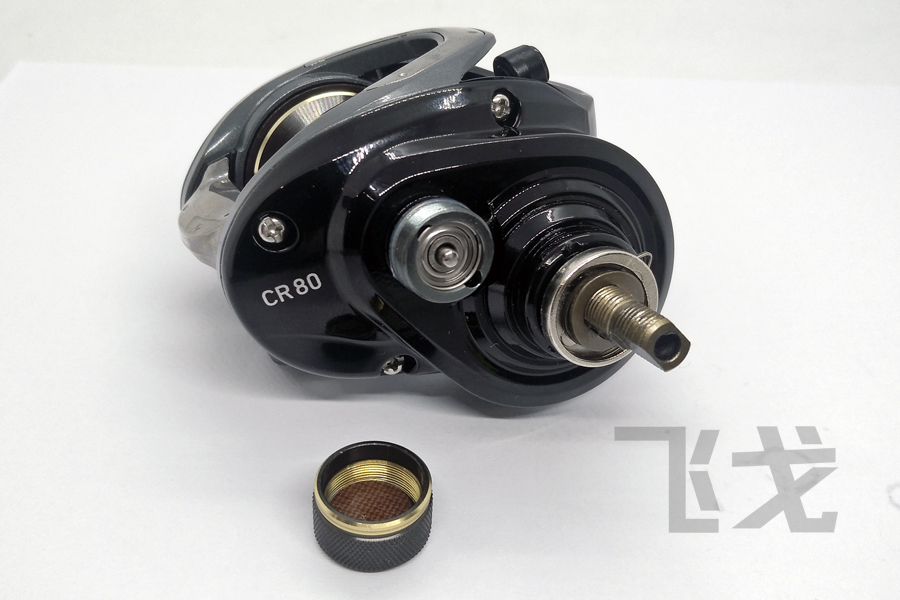

3，拆线杯张力调整钮帽

逆时针方向转动，直至取下

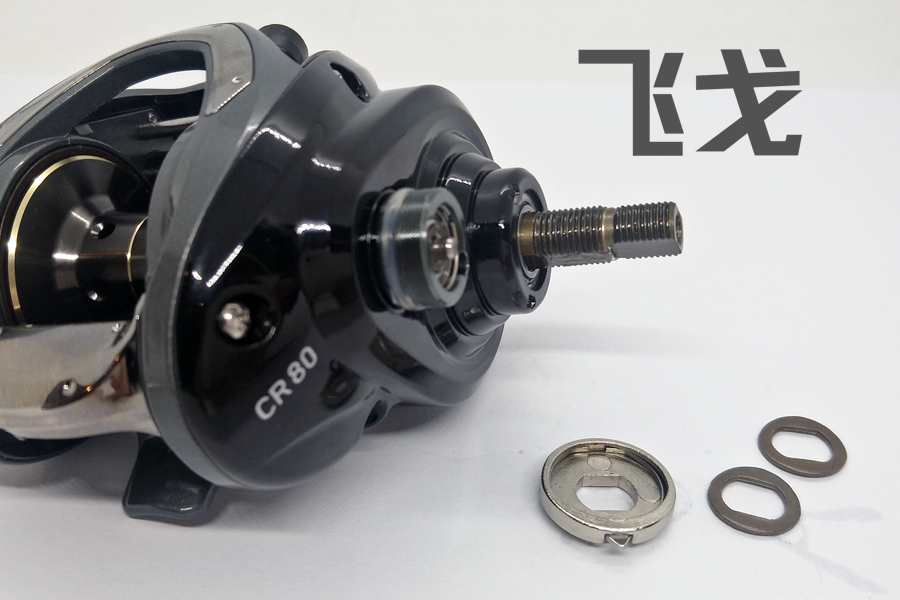

4，拆发声装置，向外拉出即可

二个驼背垫一同带出

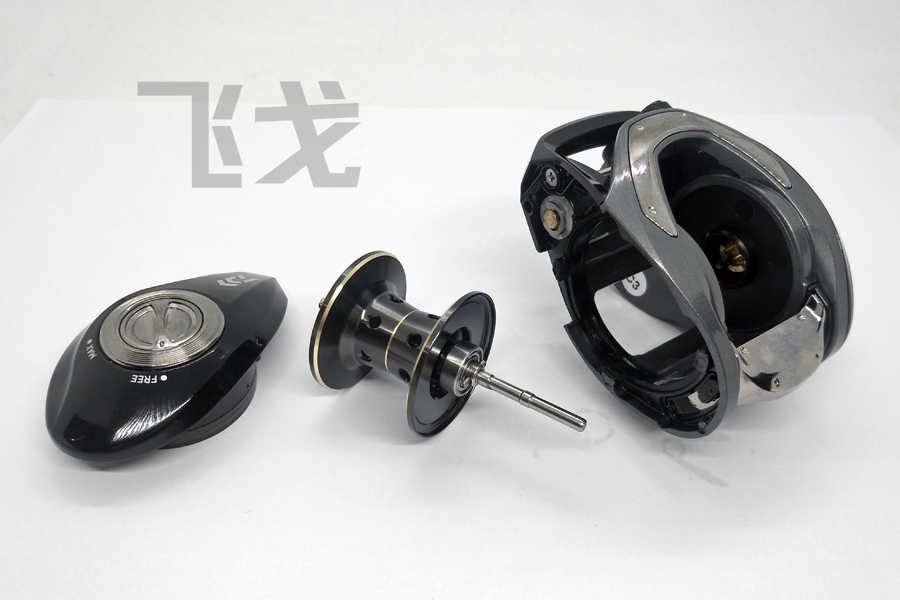

5，拆侧盖与线杯

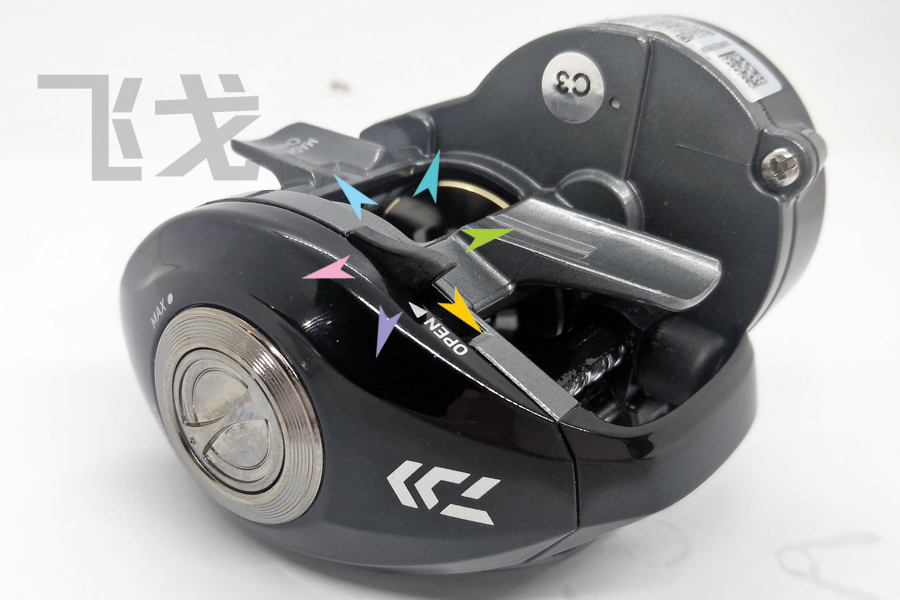

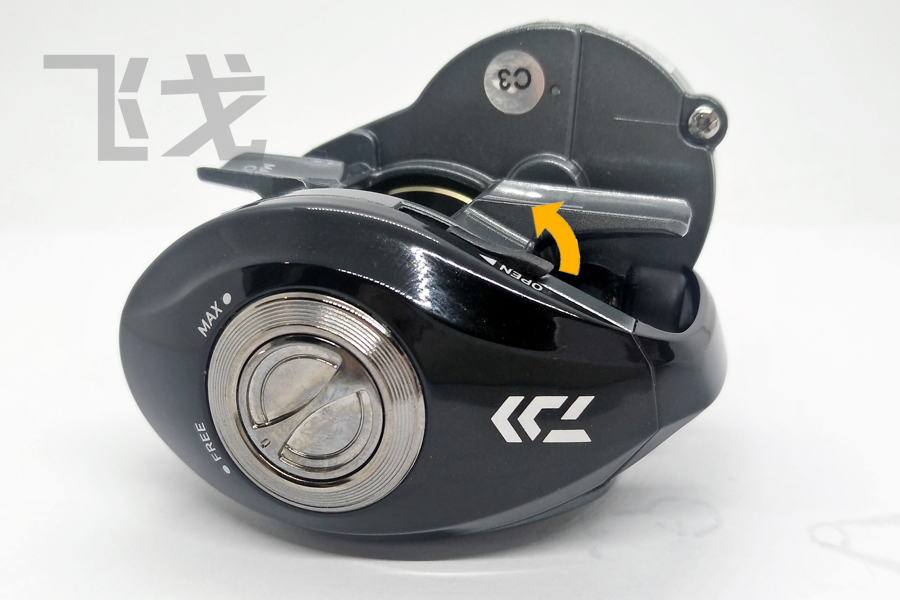

将锁紧开关打开

便可取出侧盖和线杯

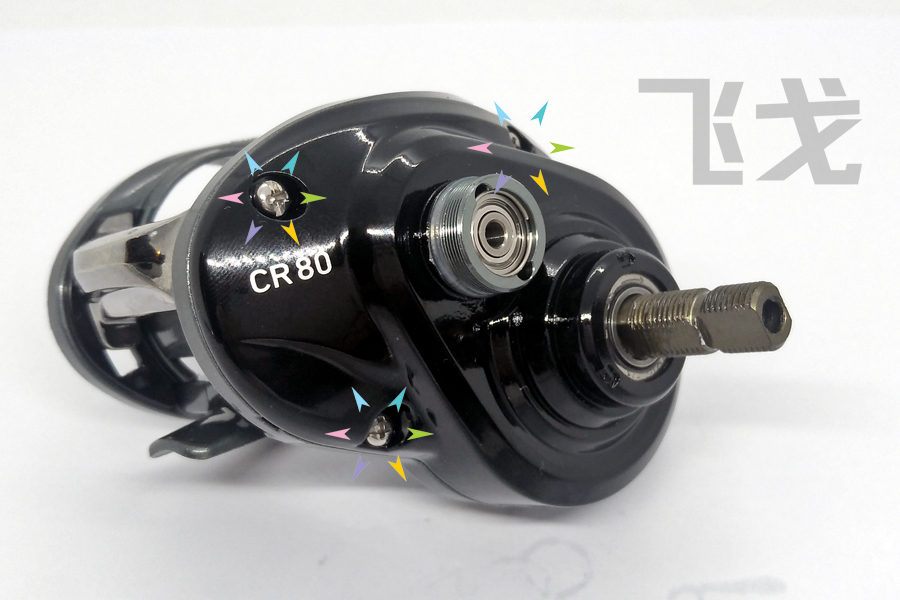

6，拆罩壳,正面是3颗螺丝

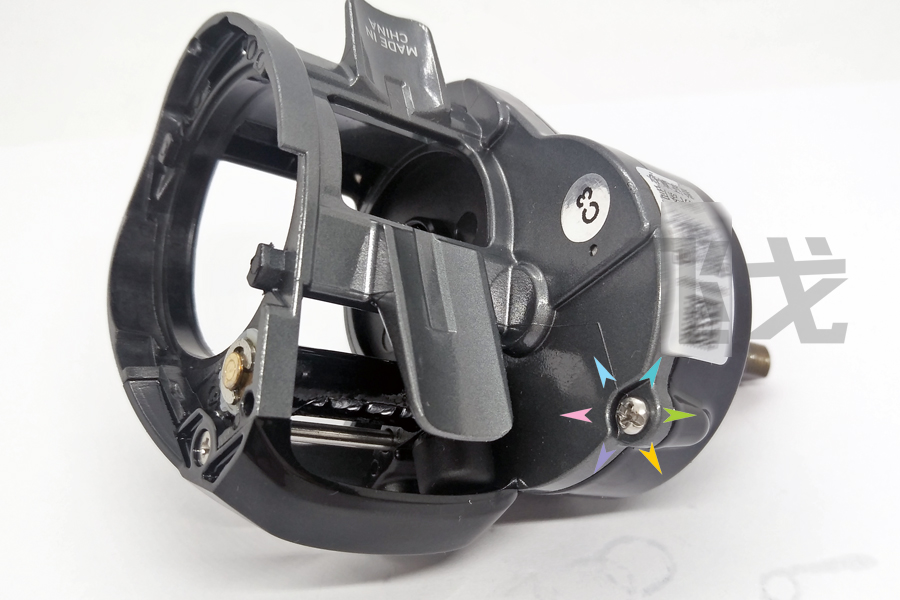

内侧是1颗螺丝

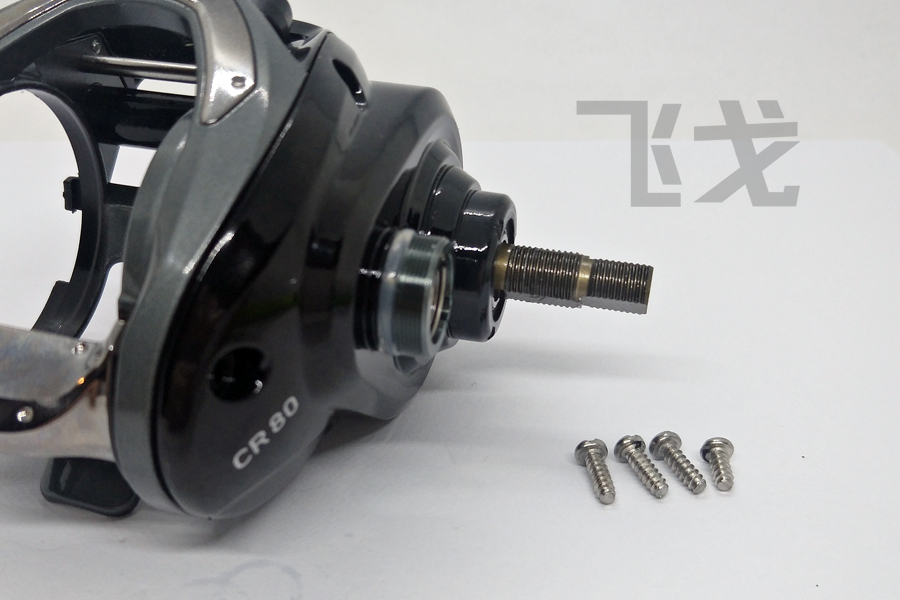

拧出这4颗螺丝,3长1短
记住短的那颗螺丝的位置

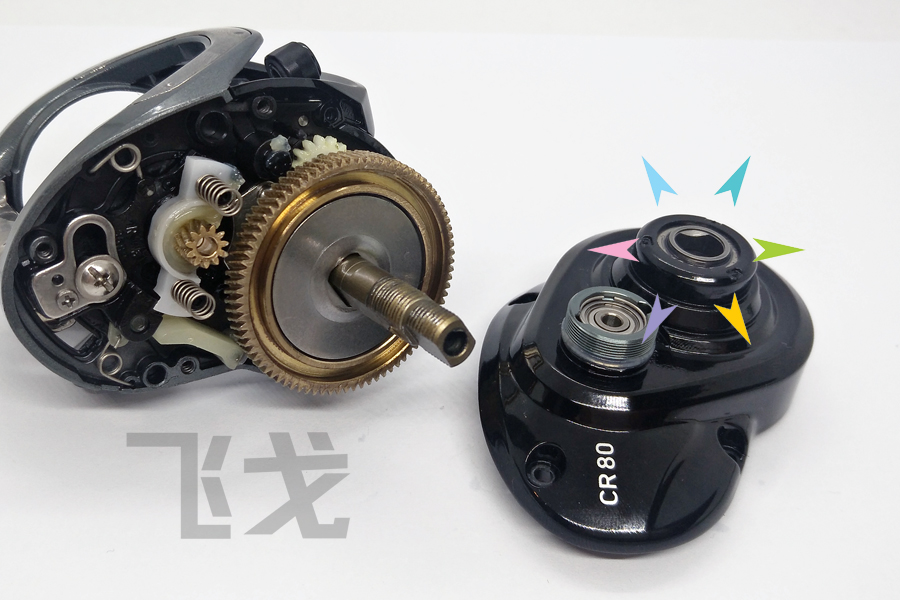

慢慢的将罩壳取下,单向轴承一并带出,中心柱上面还有一个垫片,注意保管好;如果要拆单向轴承,可找一段木头削成圆柱形,大小正好顶住单向轴承的金属壳体,轻轻敲击便可取出

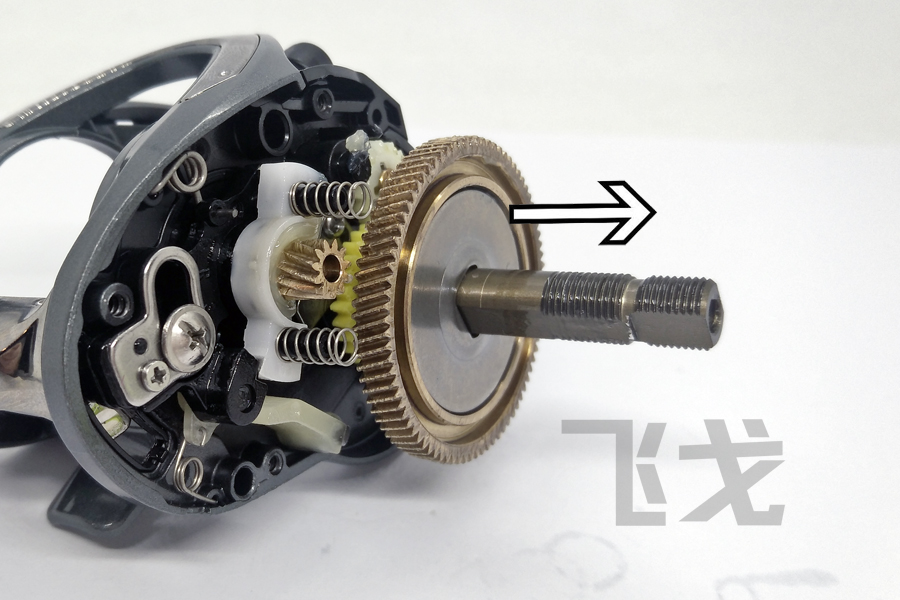

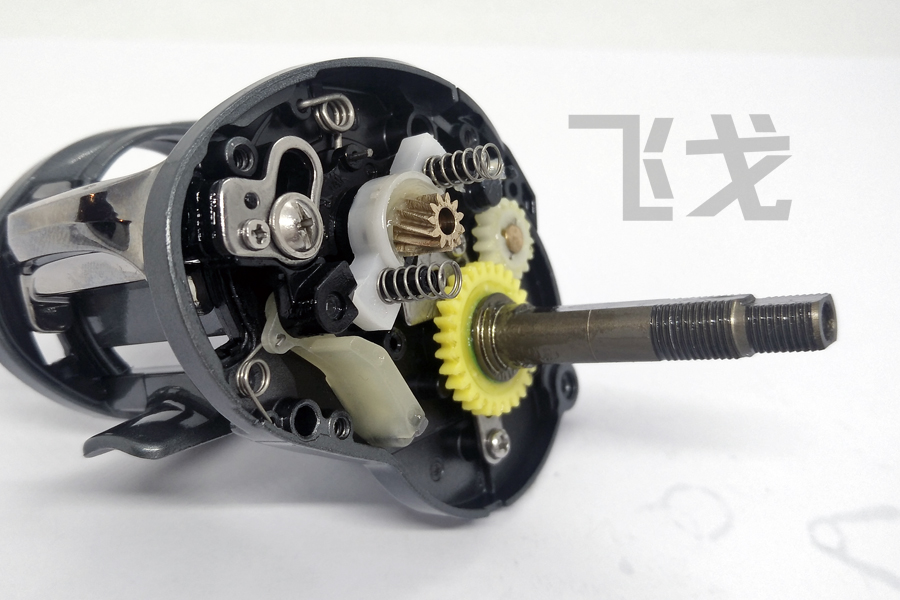

7,拆大齿,将大齿往外拉

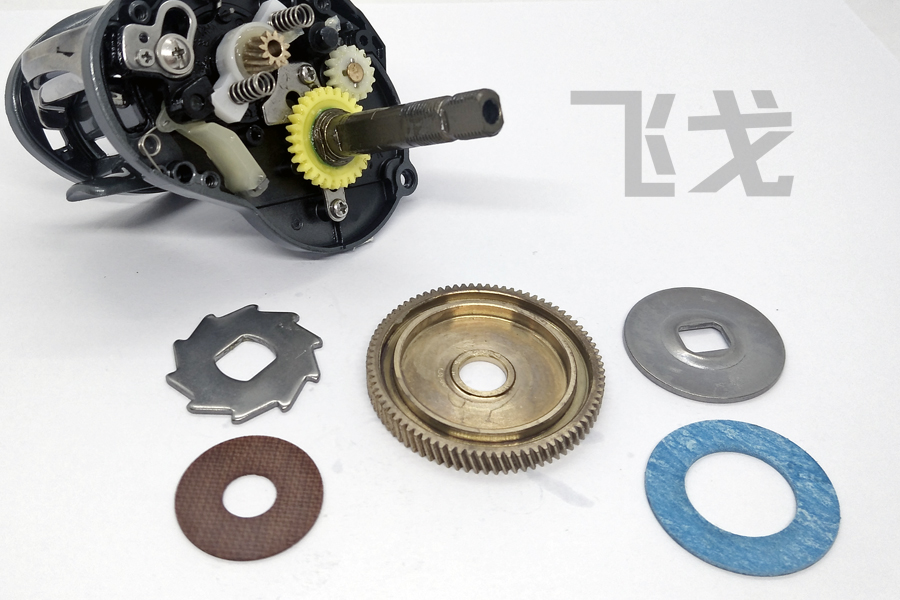

爪盘，胶木垫，刹车片和刹车压盘一同带出

８，拆小齿

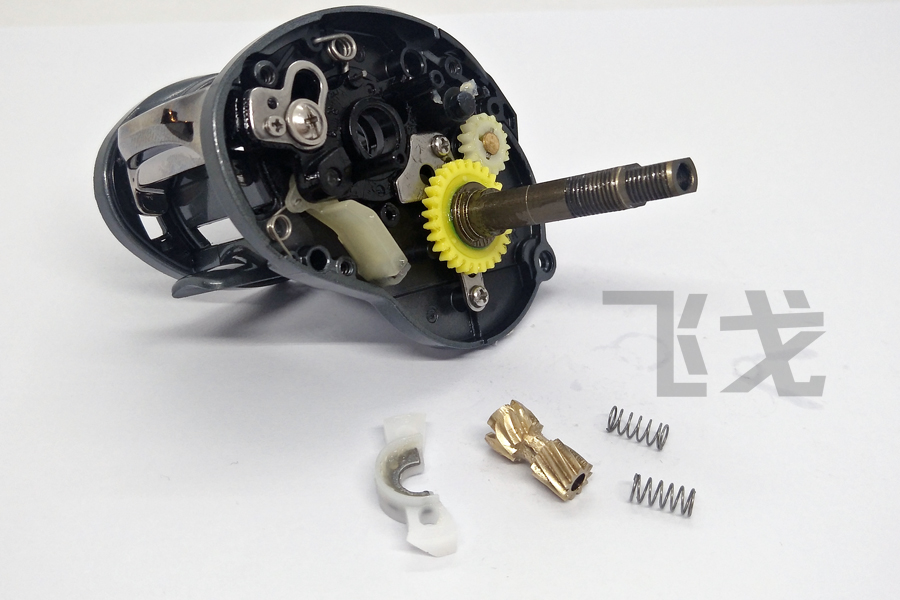

先把２根弹簧取出，然后把小齿拉出，小齿座桥会一并带出

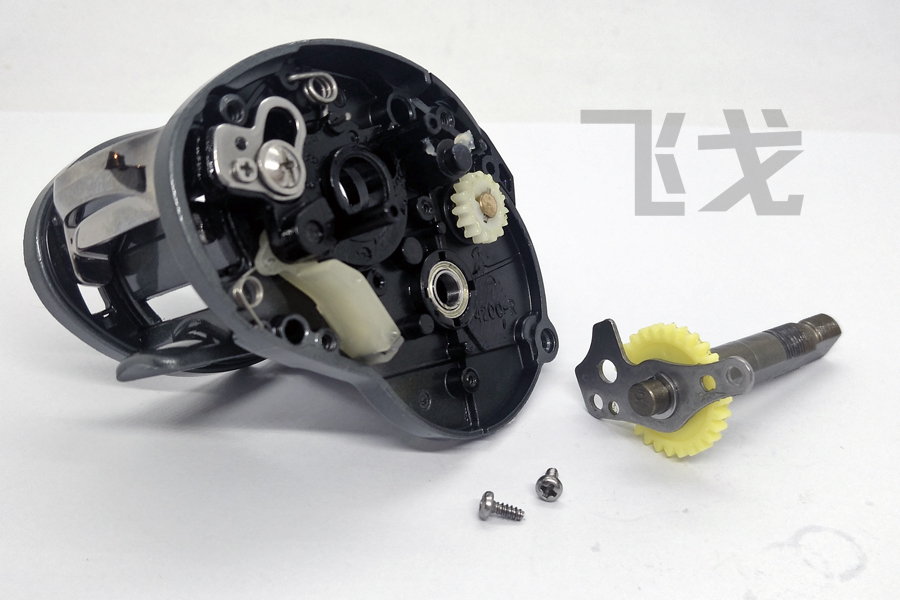

９，拆主轴套件

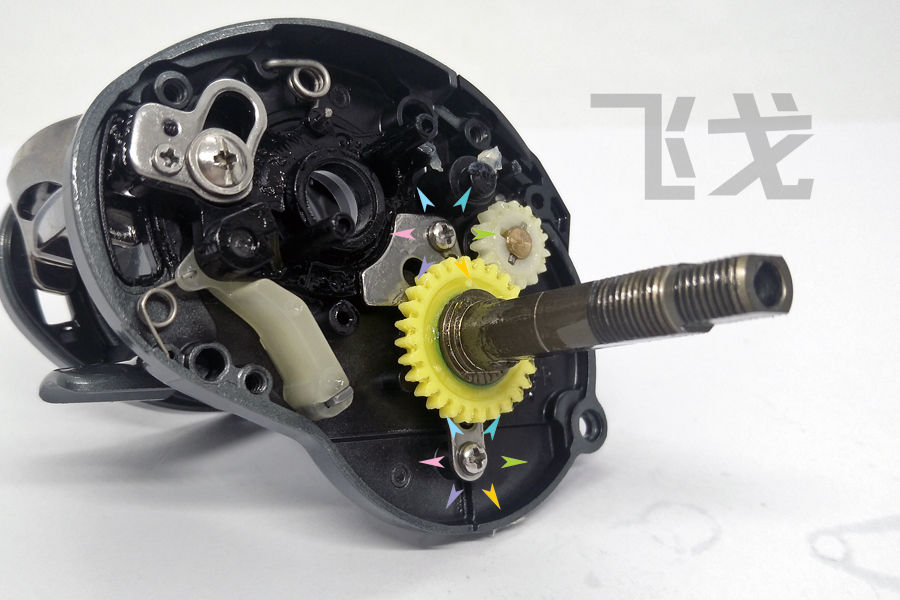

拧出二影颗固定螺丝便可把它取下

离合按钮及其传动部件，拆装比较有难度，且目前没有单独的现货配件可提供，我们不建议拆它

排线装置拆装需要专业的工具，且目前没有单独的原装配件可提供，我们也不建议拆它

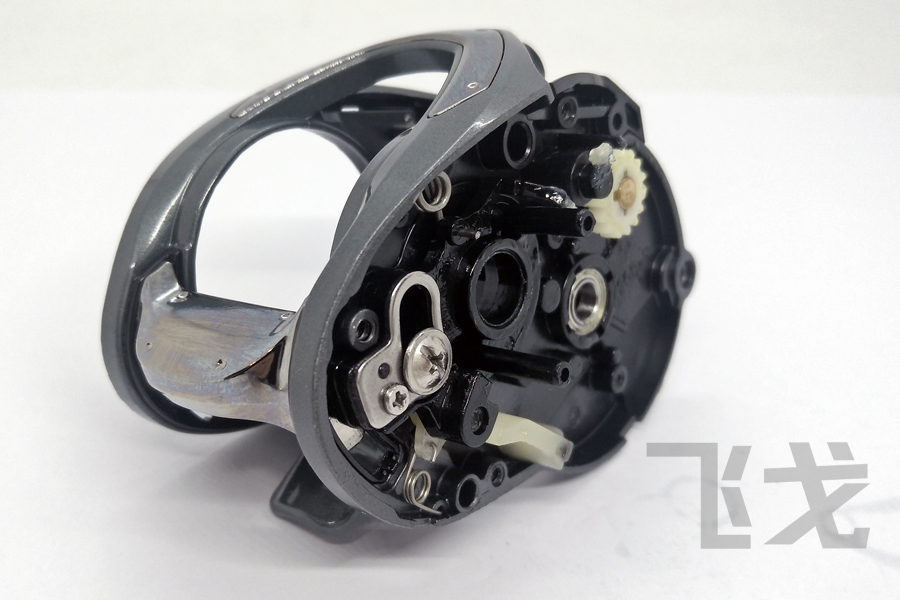

至此，渔轮拆解完毕

常见问题

拆之前，先可先判断问题所在，拆的过程中加以留意观察，拆下的部件需清理包管好，需更换的及时更换

刹车片与大齿有粘连，应小心分离，如刹车片有脱层现象，需更换

大小齿是配合件，最好是一起更换，因为新旧搭配，磨损的程度不一样，难有好的手感

注意事项

1，拆单向轴承不可敲内芯

2，线杯先拆了，摇把尽量少转动
