渔轮如何拆解

纺车轮拆解步骤、注意事项等
以23版CROSSFIRE 2500型渔轮为例

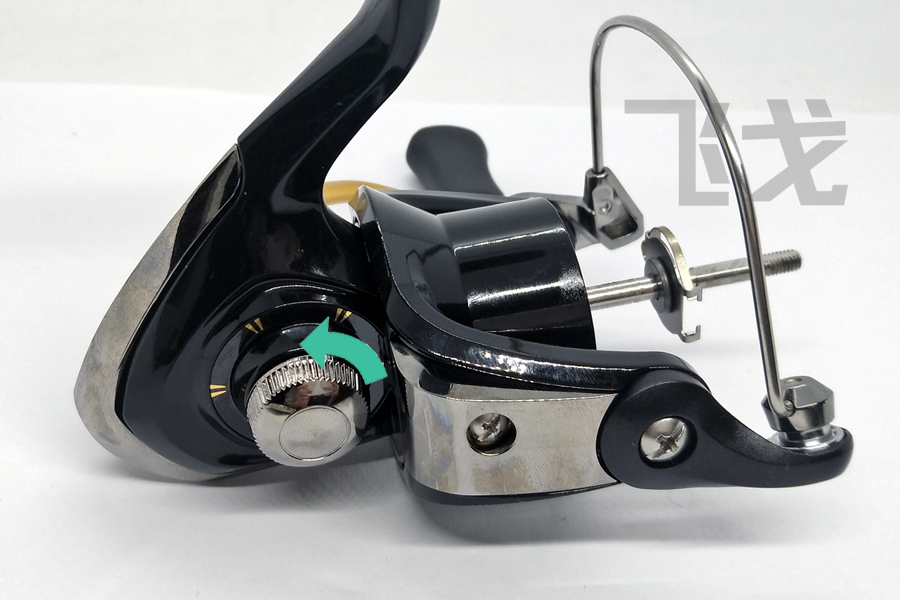

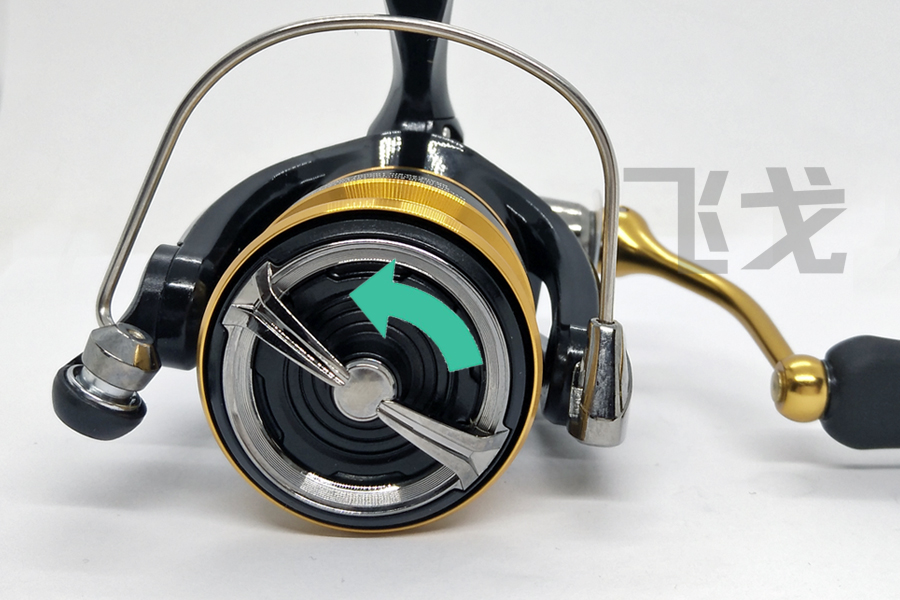

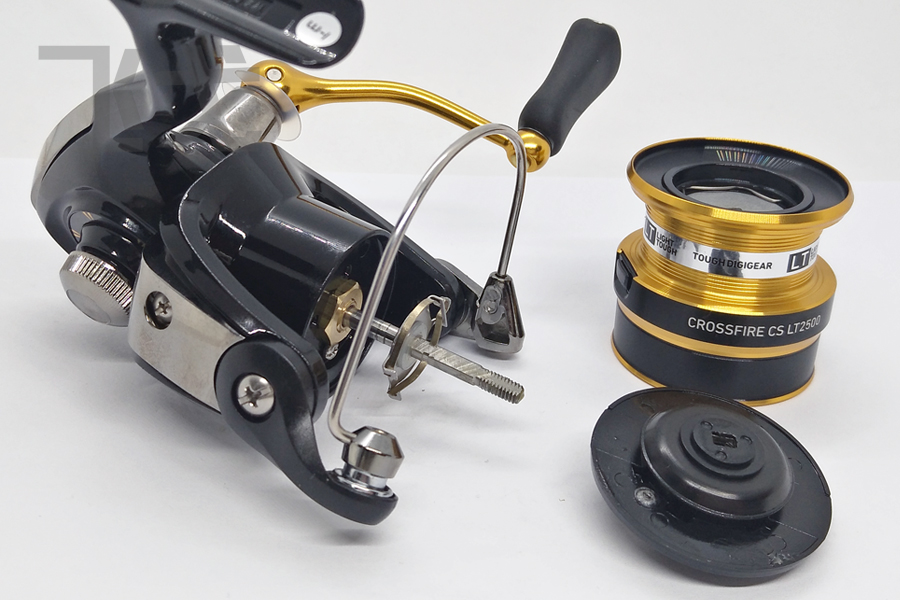

1，拆线杯和泄力盖，将泄力盖拧松方向一直拧

将线杯和泄力盖取下

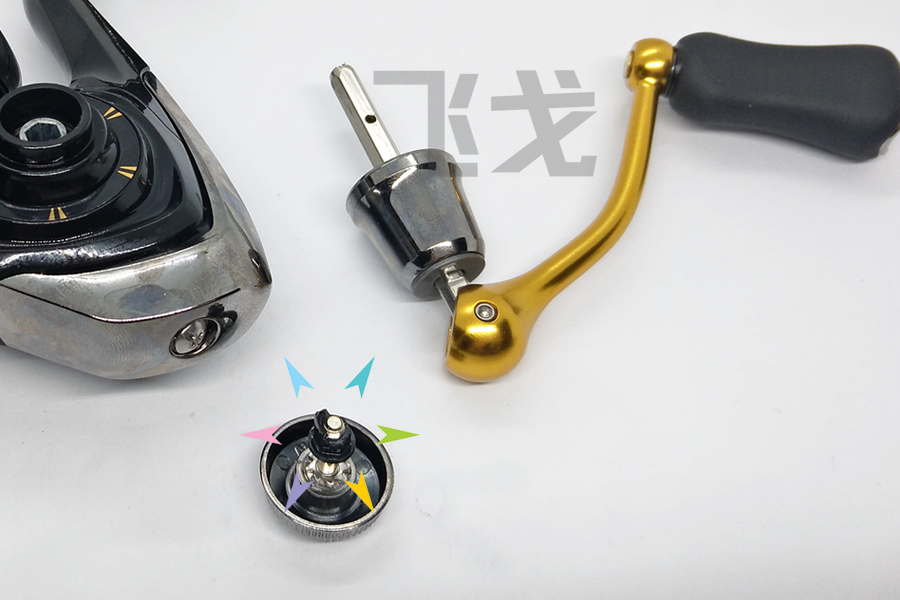

2，拆摇把，将摇把对过的锁紧螺丝拧松方向一直拧

锁紧螺丝拧出后便可抽出摇把,一般六角塑料垫会同锁紧螺丝一起带出，如果没有带出用锁紧螺丝把它挑出

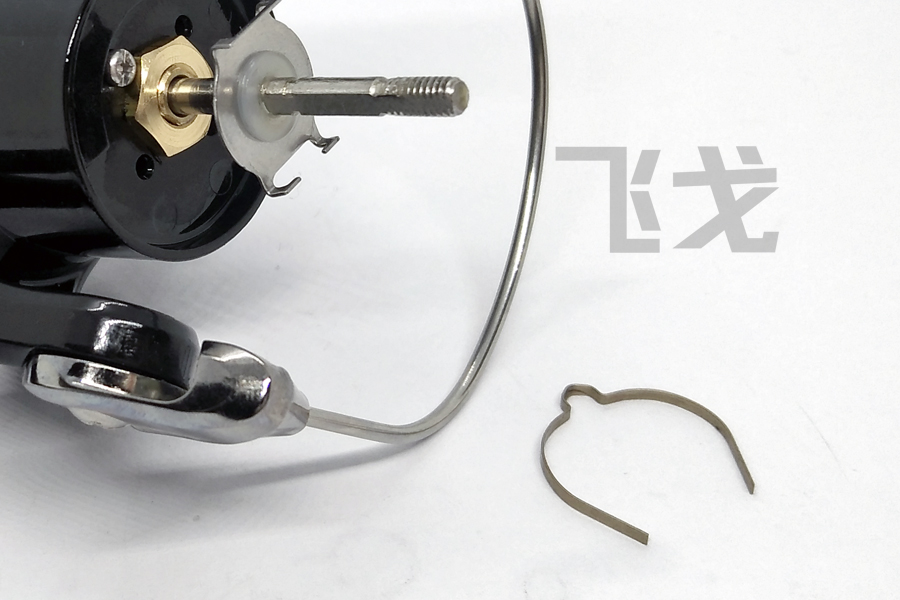

3，拆线杯定位发声装置，先用拇指和食指往里捏发声簧片

从保持架开口处取下发声簧片

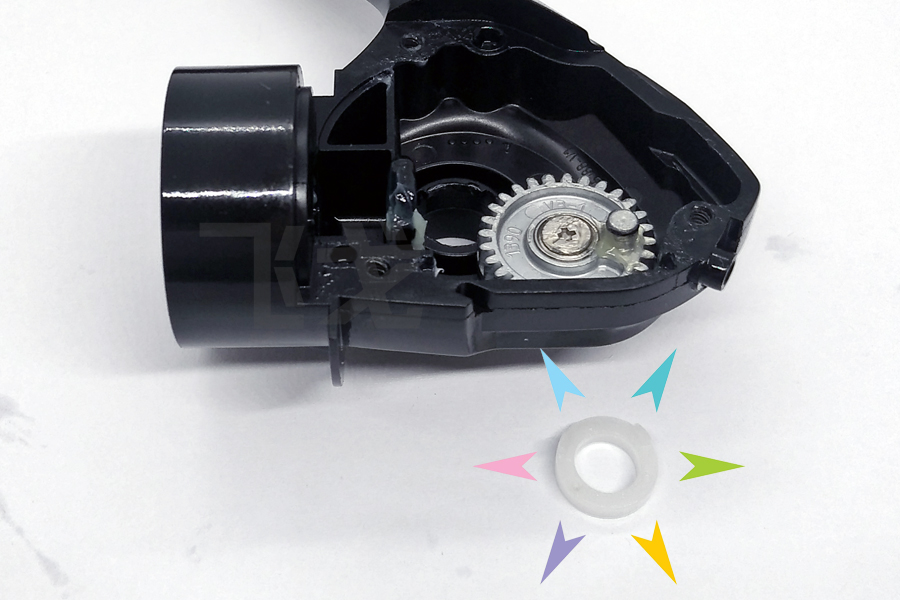

往外拉保持架连同线杯定位垫一块拉出
不要硬拉
紧的话，可以将垫片分离开后逐片拉出

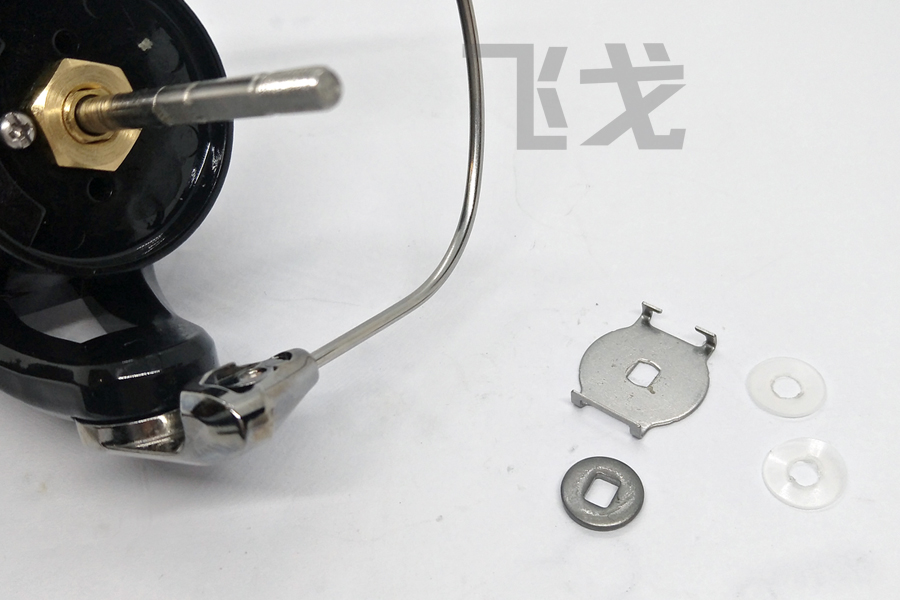

将连同衬套铁片一起全部取出

4，拆防松螺丝

拧出防松螺丝

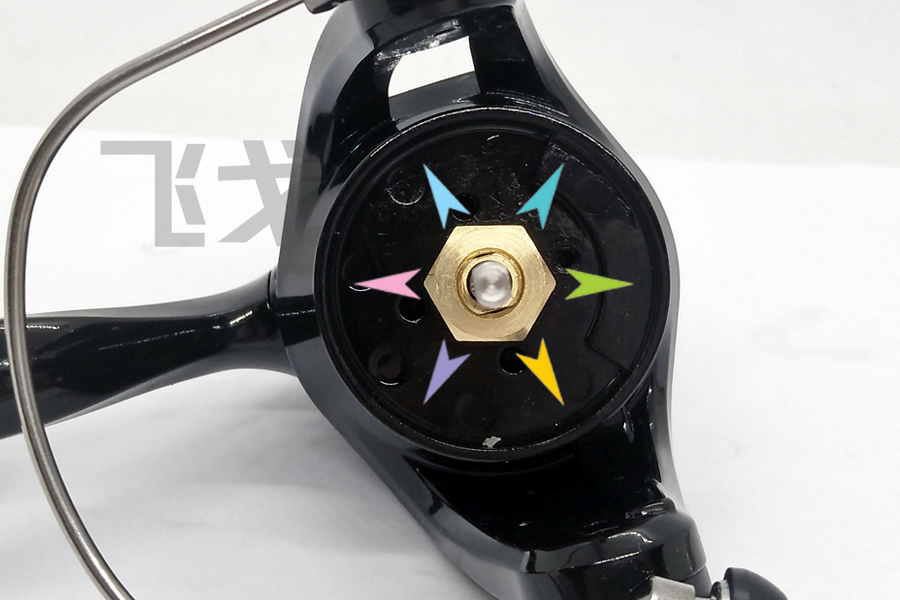

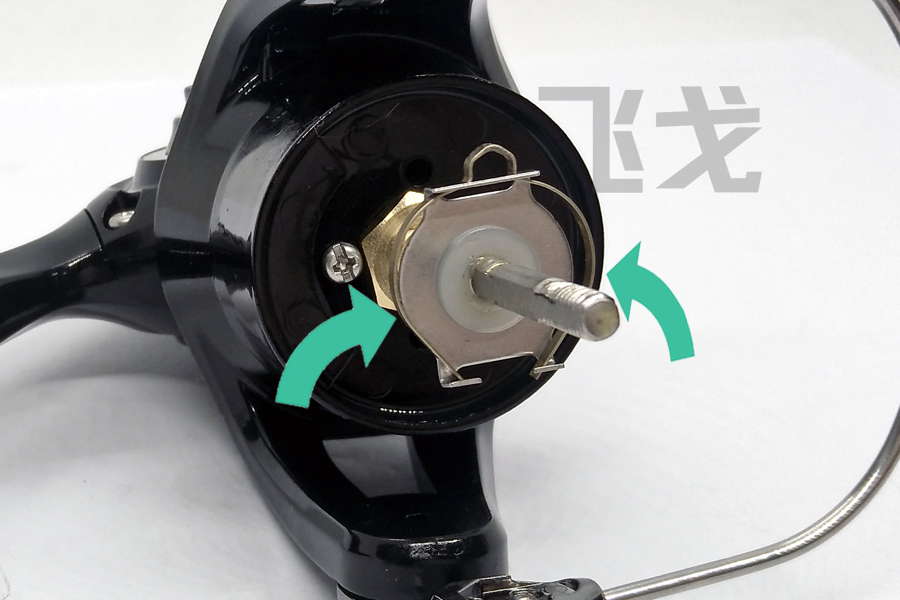

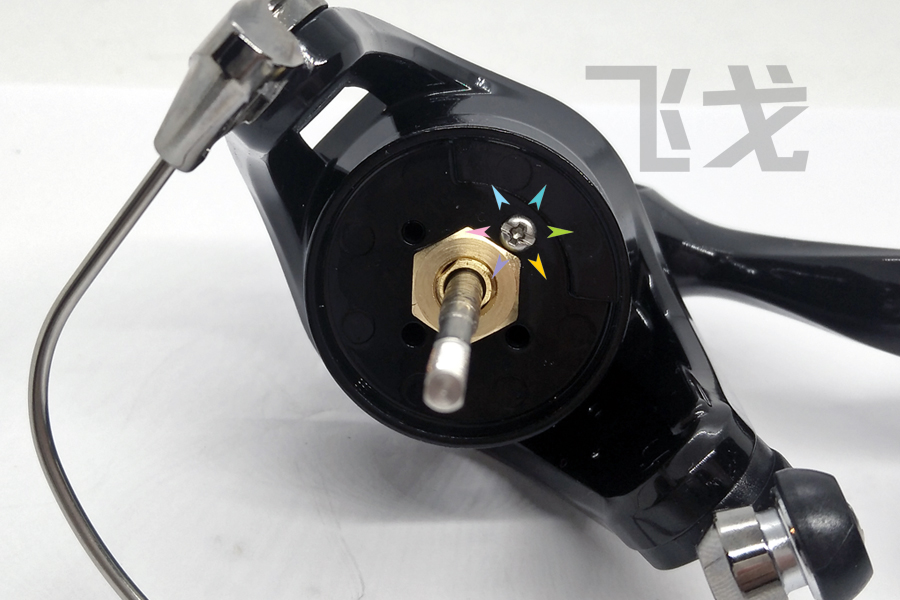

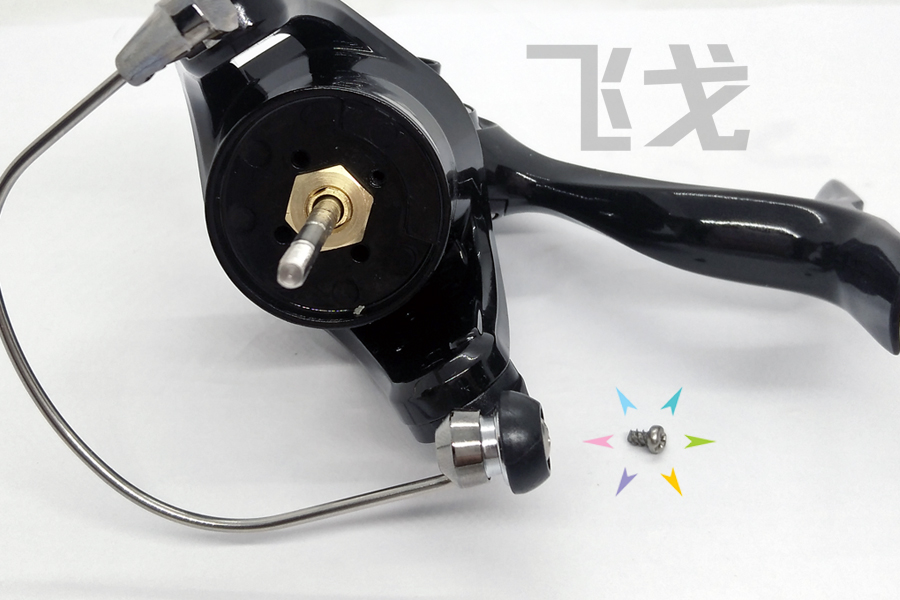

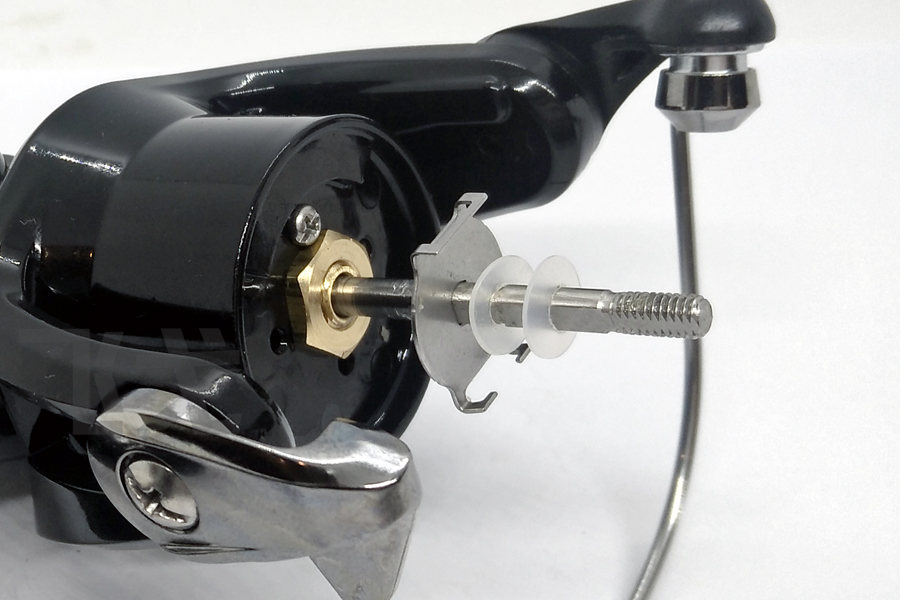

5，拆六角螺母

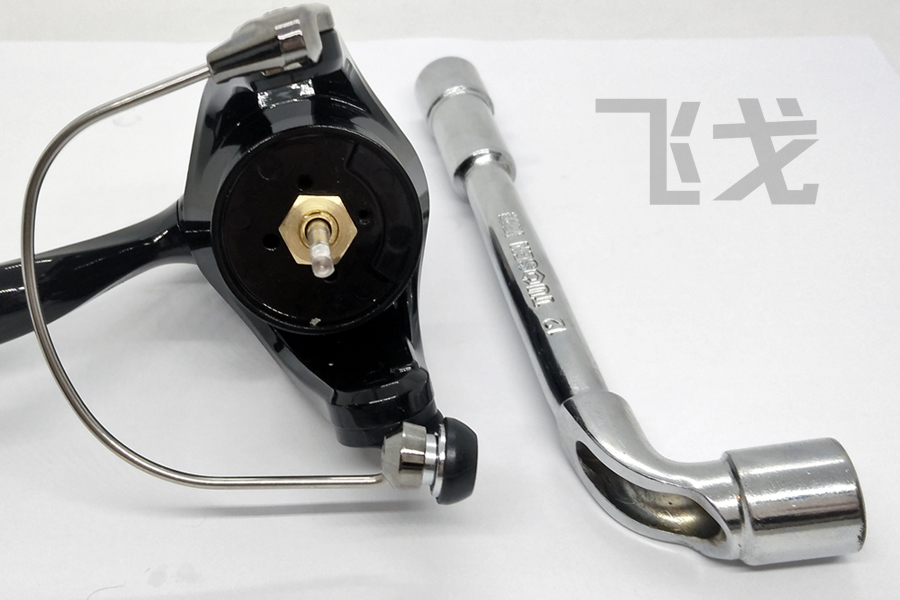

用12mm穿孔烟斗六角扳手,逆时针方向拧松
如果没有专用的烟斗扳手，可用开口扳手谨慎操作
千万不可用老虎钳
一钳下去能使整个渔轮报费!!

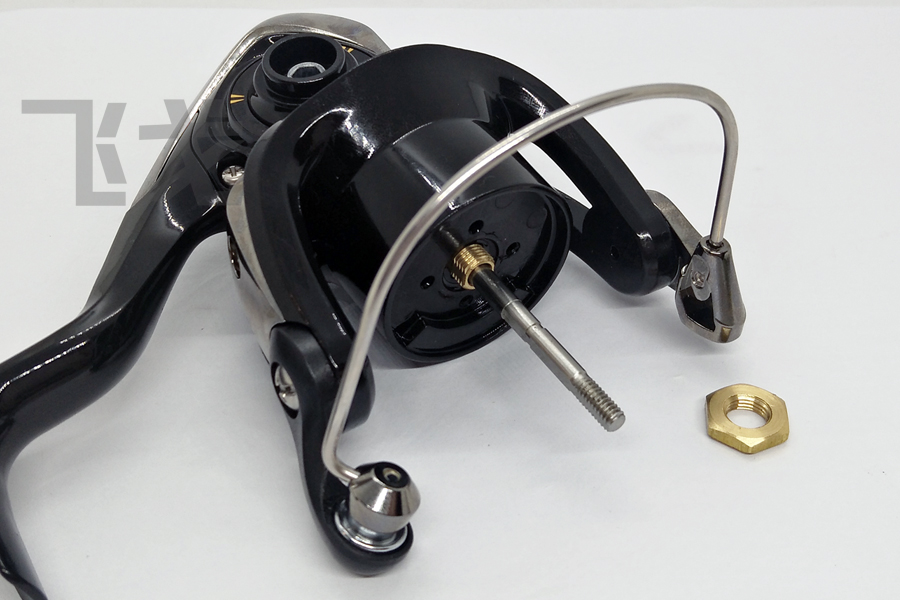

取出六角螺母

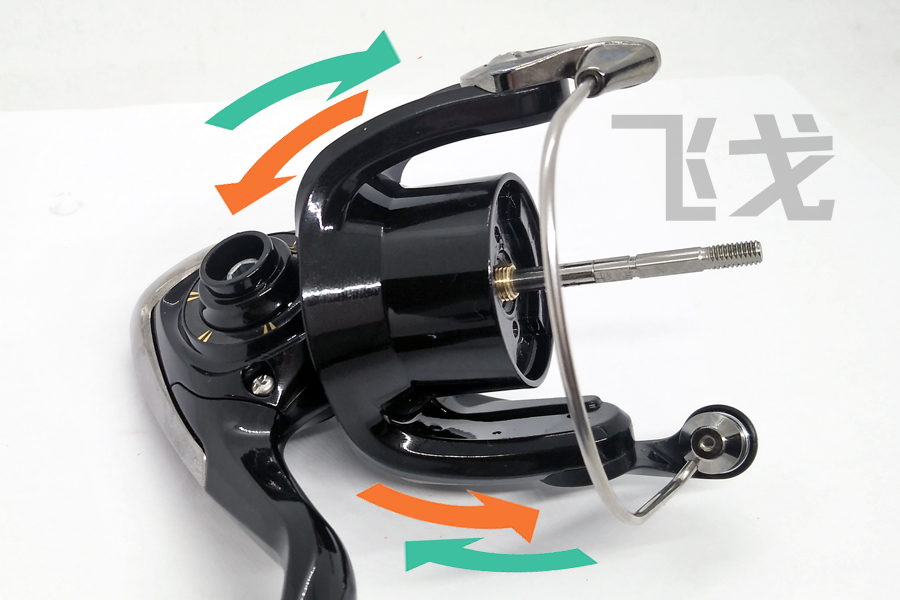

6，拆线杯座总成，先用手转动，使主轴处于最低点，然后左右摆动使它松动

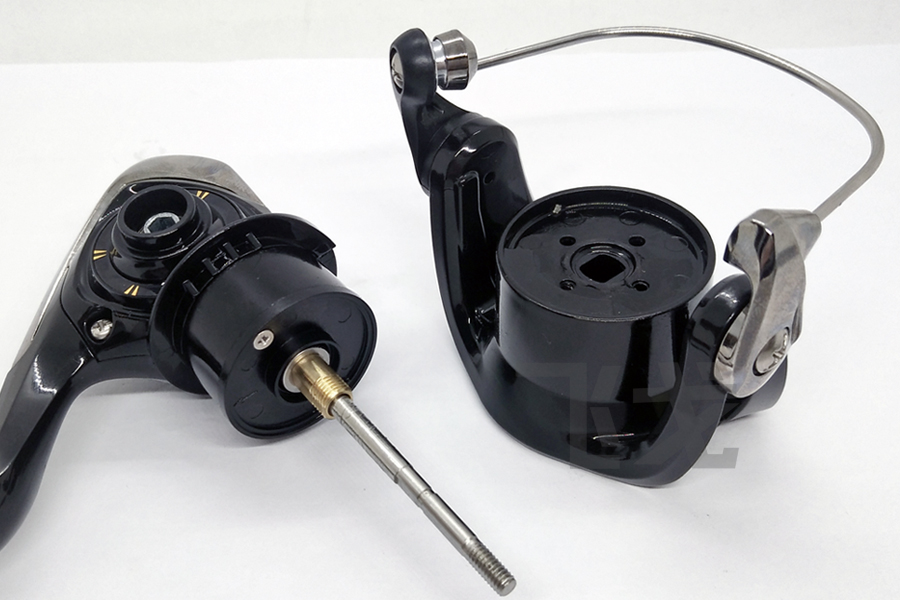

取下线杯座总成

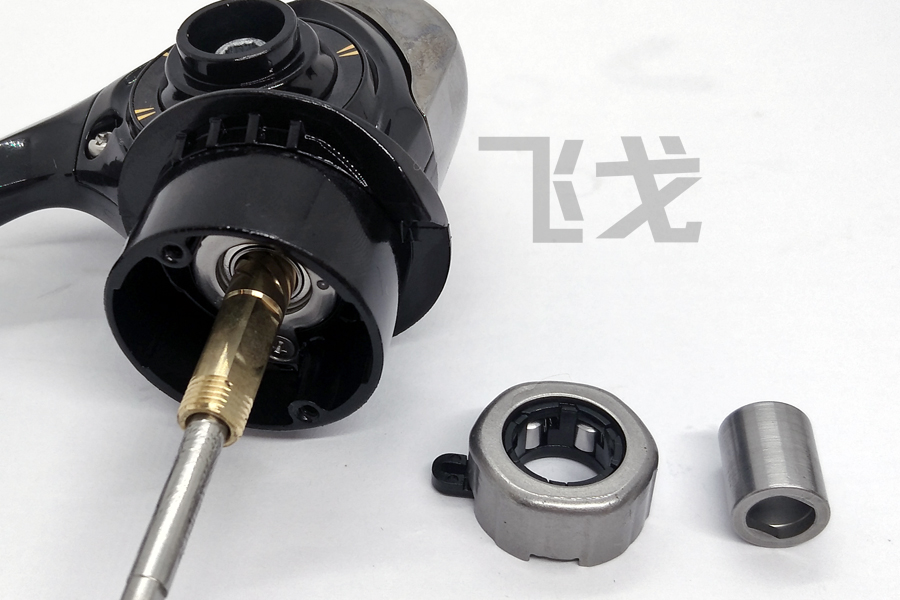

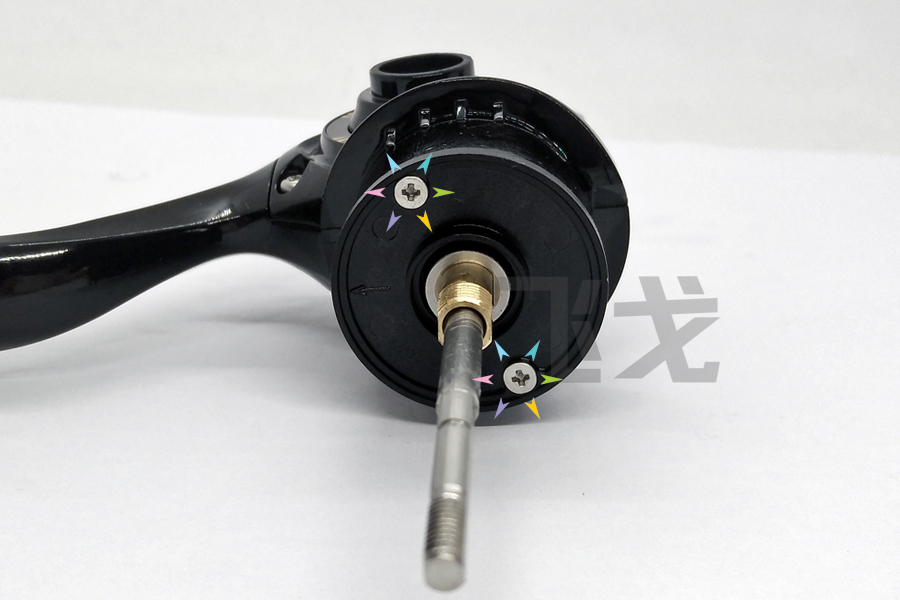

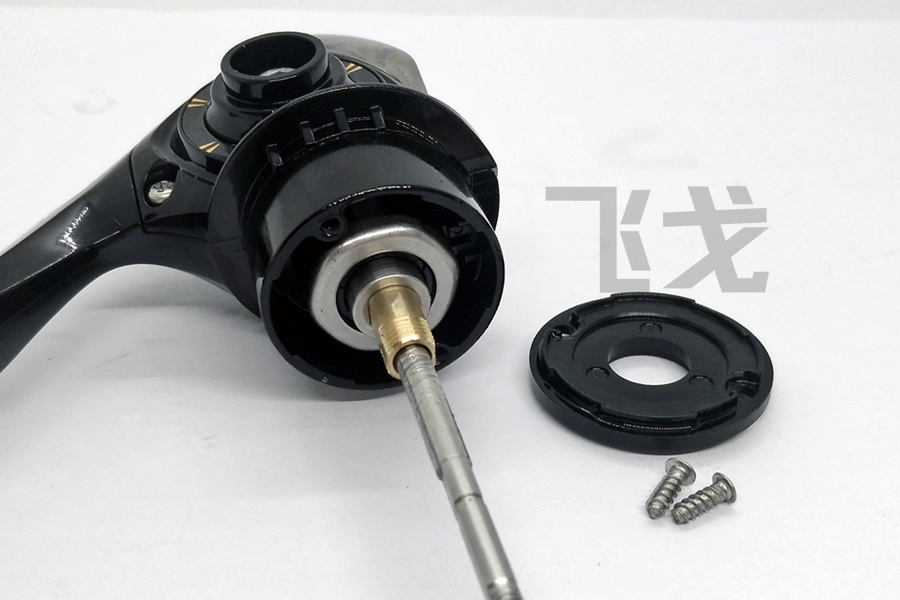

7，拆单向轴承，先用螺丝刀拧出单向轴承室盖的二颗固定螺丝

打开单向轴承室盖

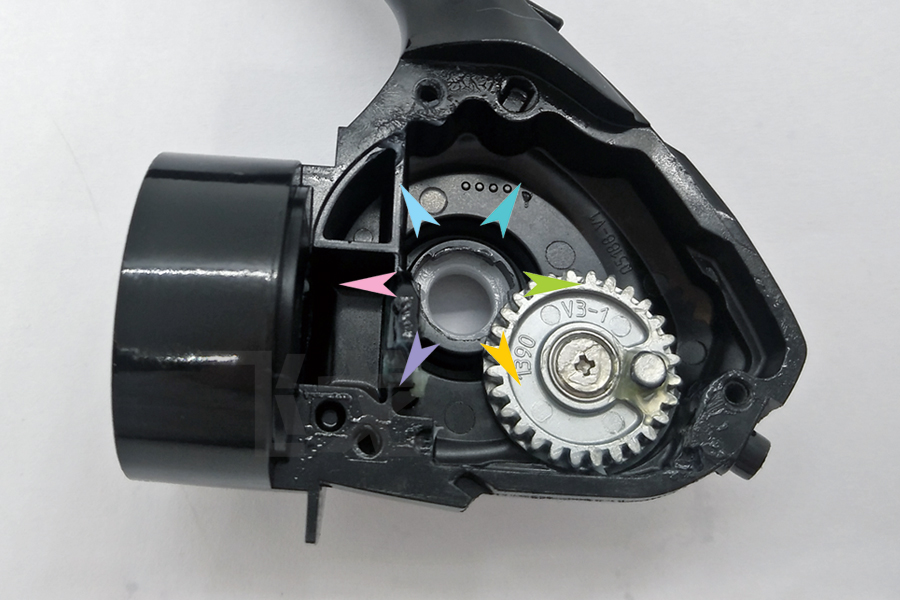

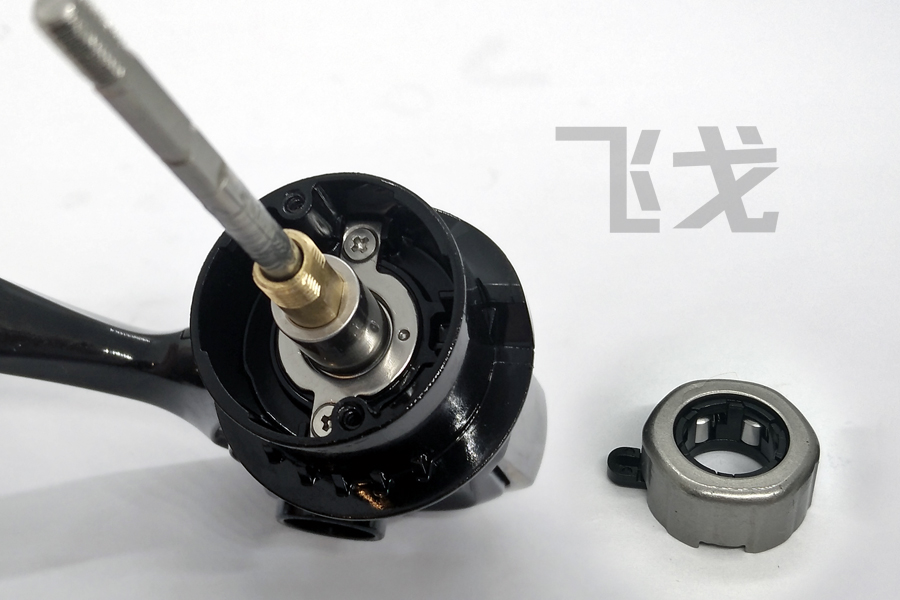

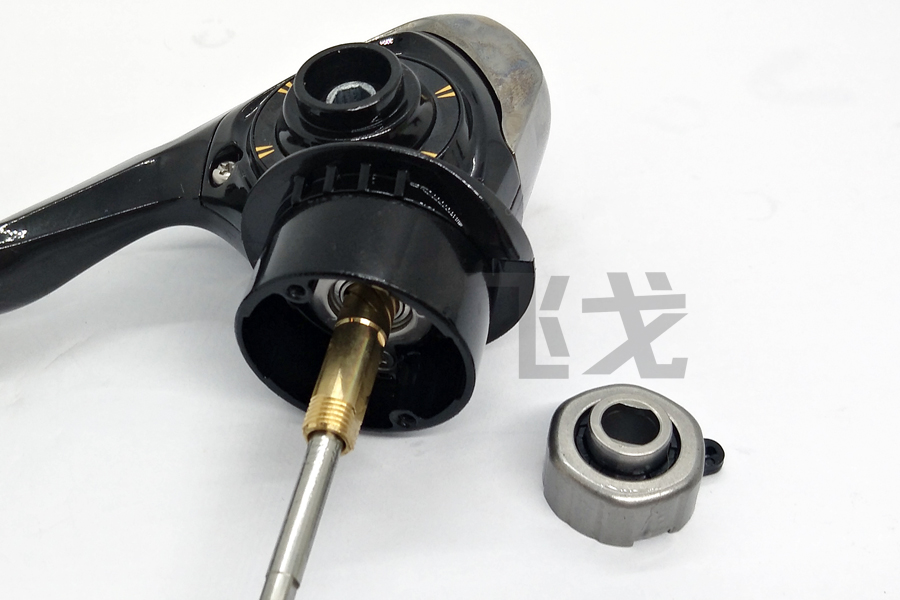

这时便可取出单向轴承，一般情况下，中心柱是不会随带着一起出来

单向轴承属于高精密部件，最好不要用手直接接触，可用纸巾裹着把它取出

将中心柱放入单向轴承本体，之前用干纸巾擦试干净，一点很小的杂质都会引起渔轮摇轮时的异音，中心柱在擦试干净后，推荐您使用飞戈渔轮护理油涂上一层薄油膜

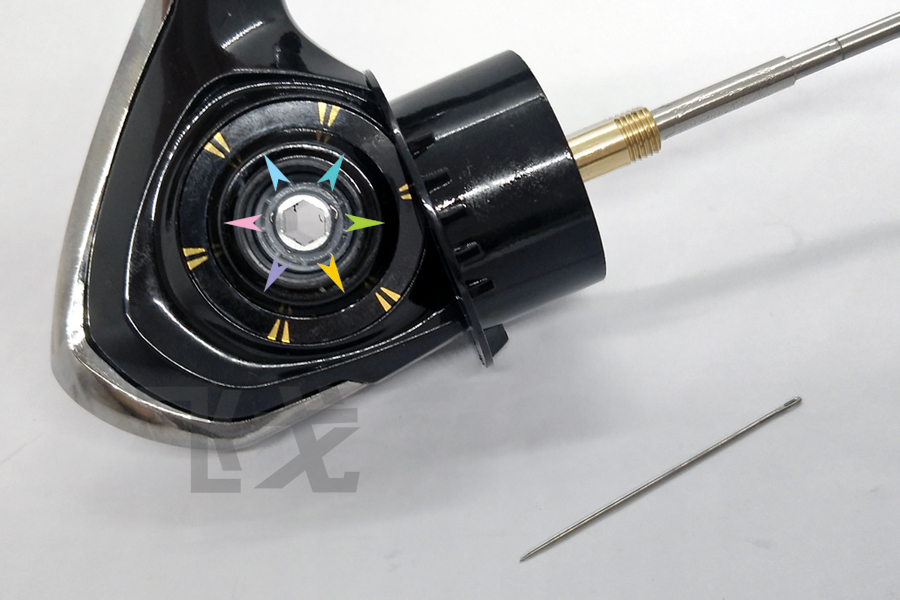

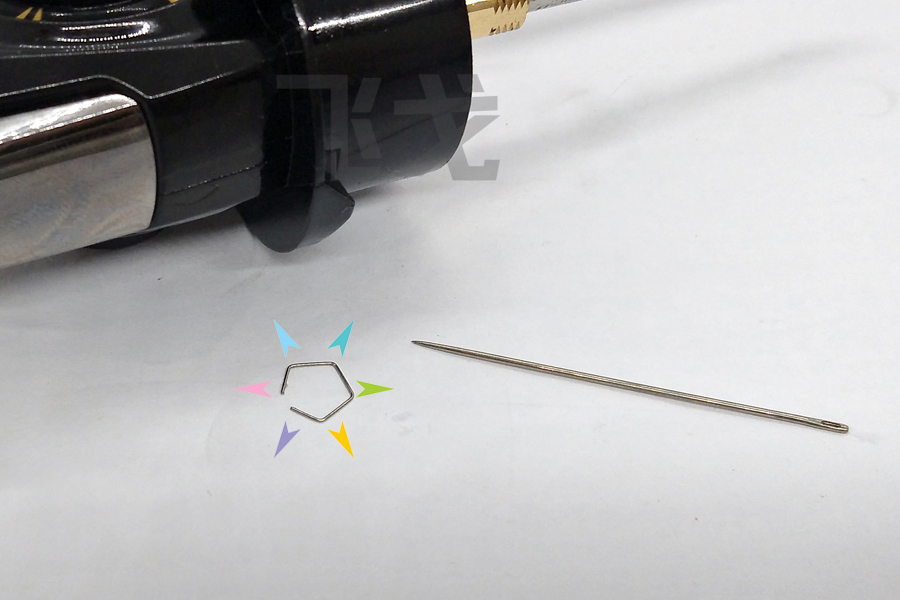

8，拆大齿卡簧，用一根针，针尖对准五角卡簧的其中一个凸起的角，轻轻把它挑出即可
由于卡簧很细小，挑出时最好用另一只手的拇指虚按住摇把孔，不然如果弹出就不好找到

把五角卡簧取出

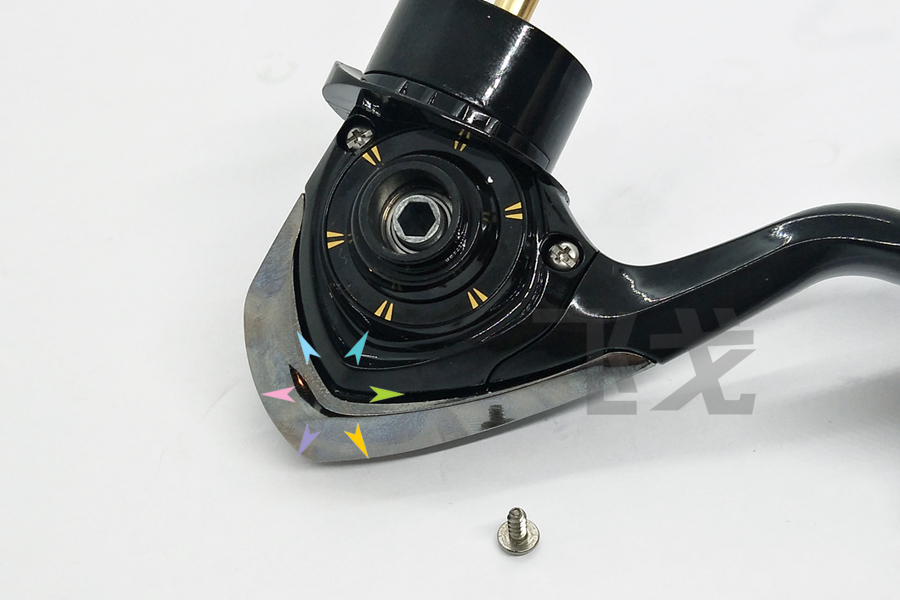

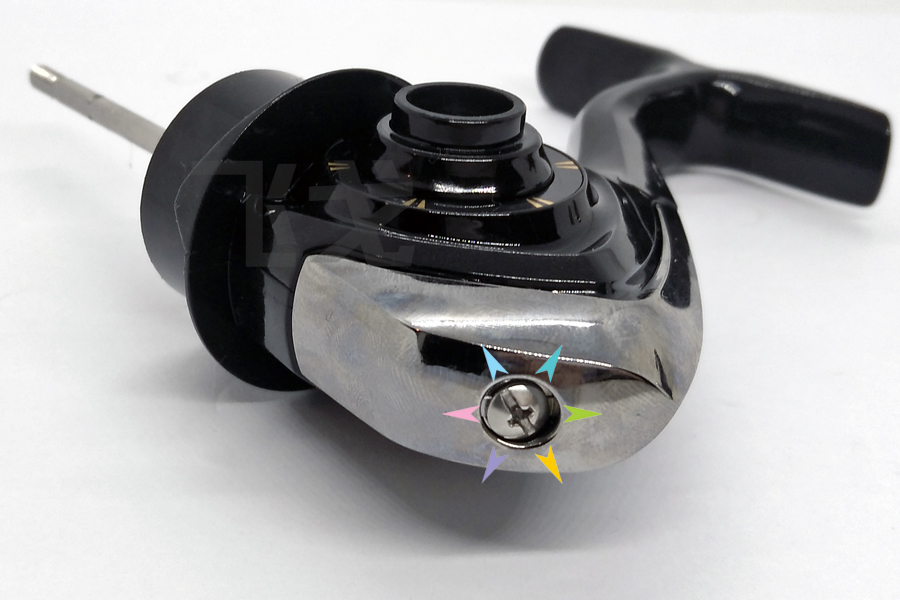

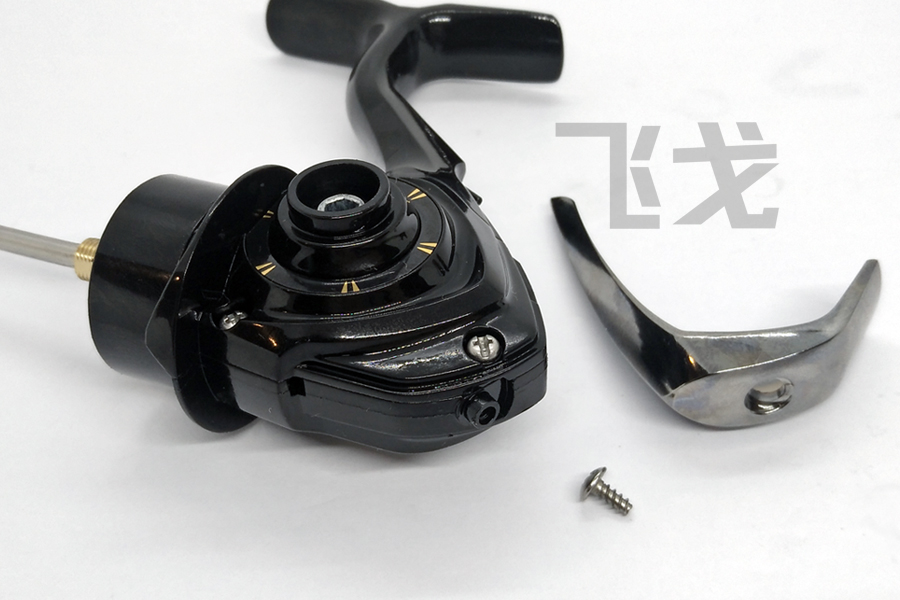

9，拆后盖，逆时针方向拧固定螺丝

螺丝拧出后，一般后盖就能轻松拿下，也有紧的，这时可用拇指指甲侧向45度角把它扣下

取下后盖

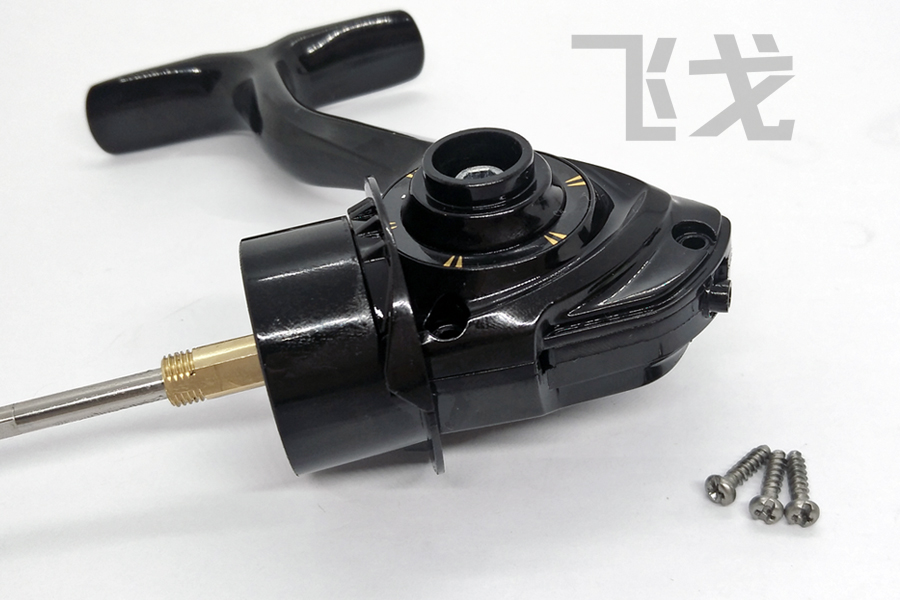

10，拆主盖

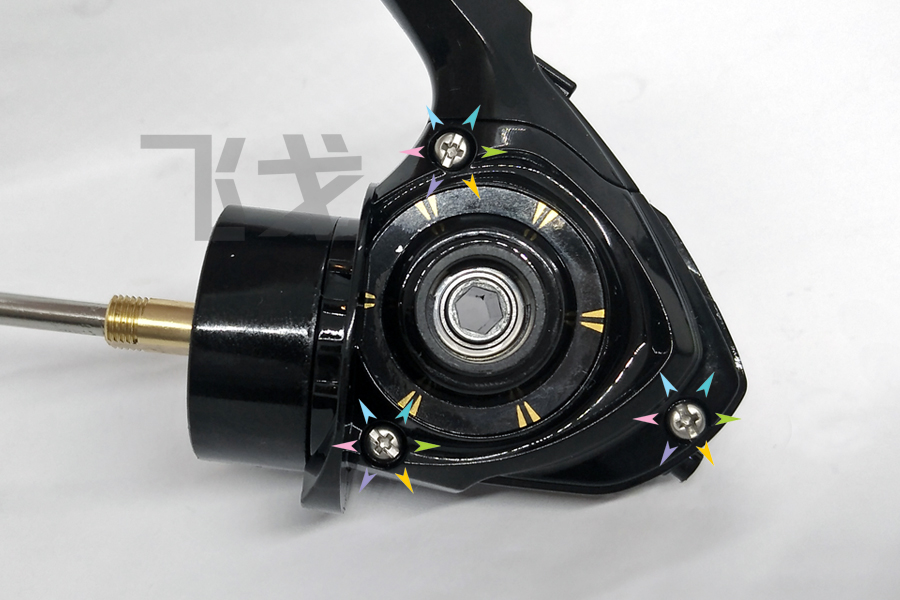

逆时针方向拧出三颗螺丝

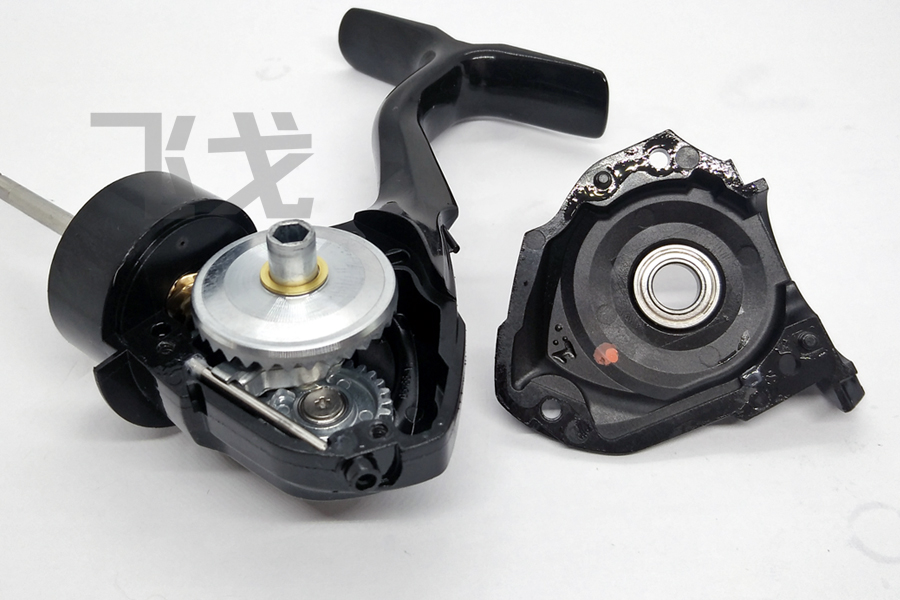

打开主盖

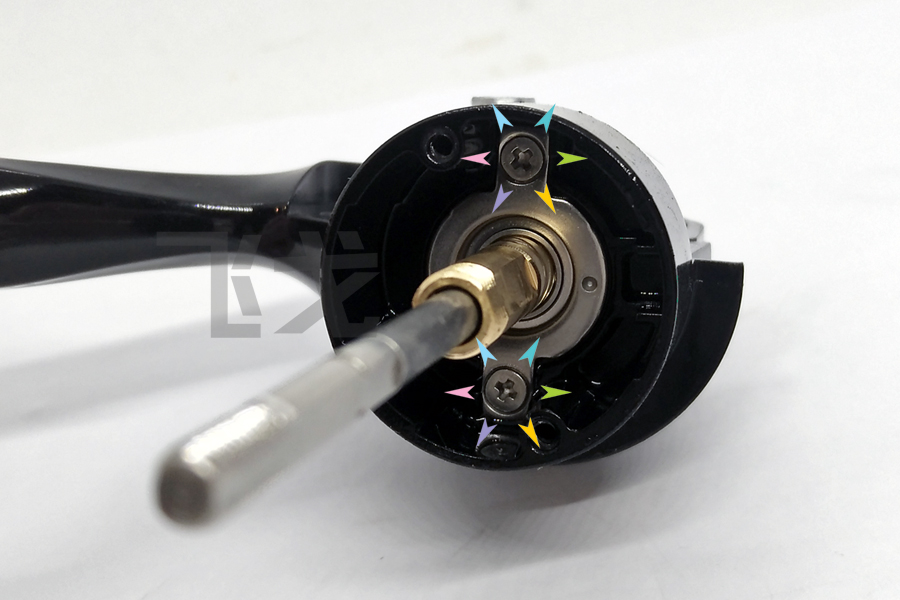

11，拆齿杆轴承压板，这二颗螺丝很容易滑牙，须用正适合的螺丝刀，恰当的力度

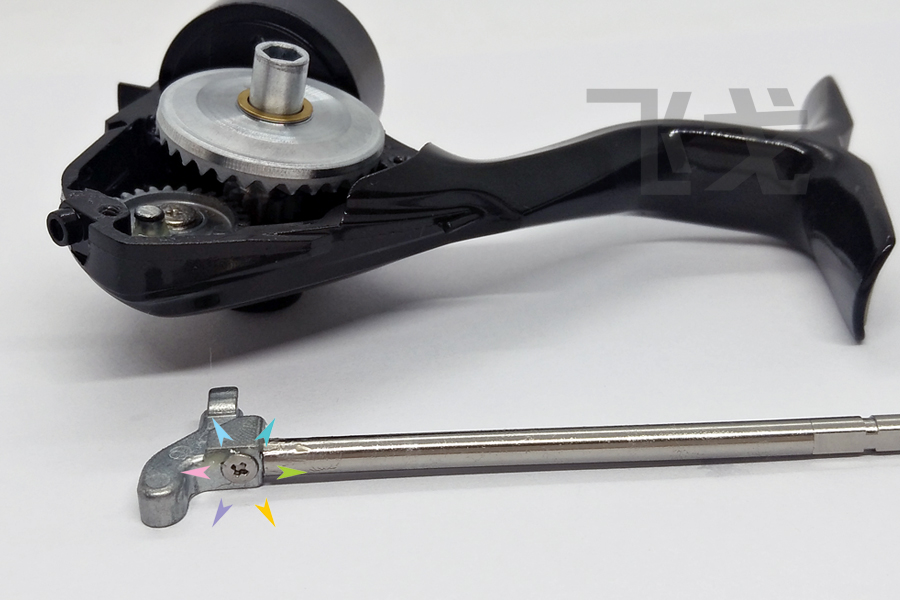

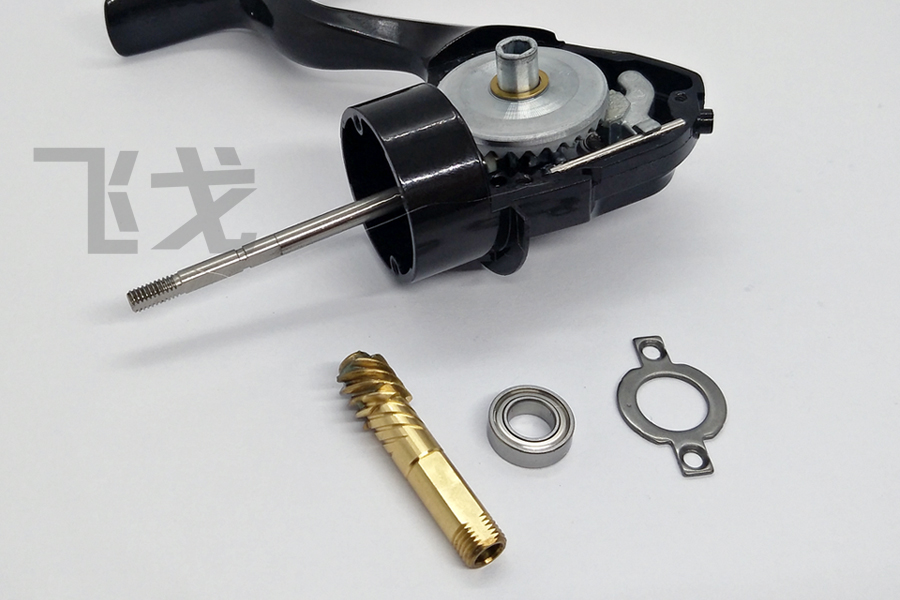

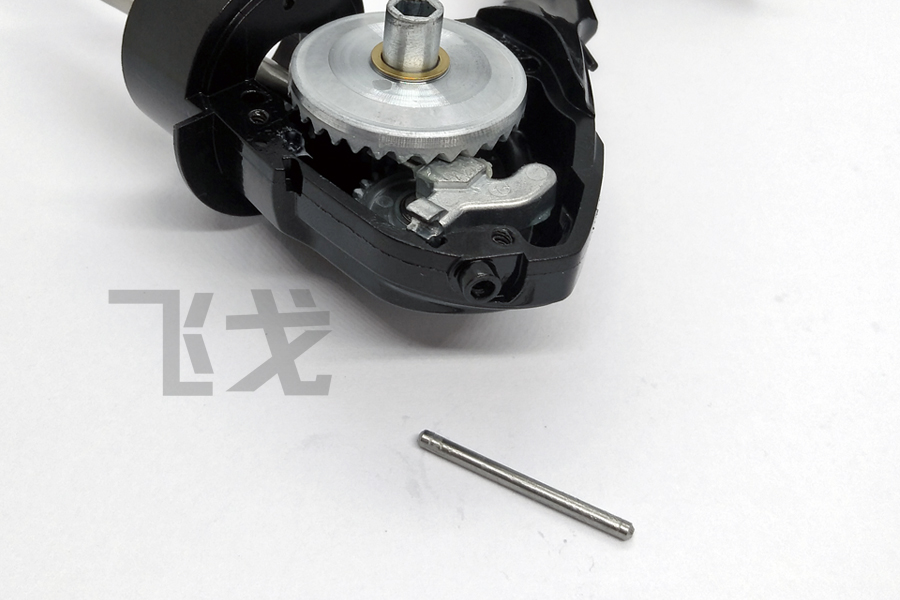

取出二颗螺丝后，把齿杆往外拉出

便能把轴承、压板 一起带出

分离后清理保管好

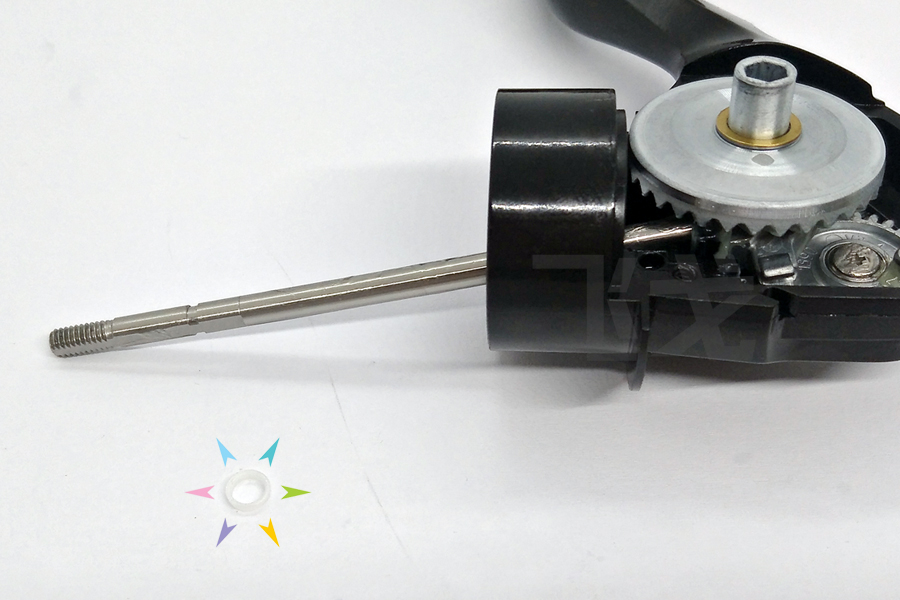

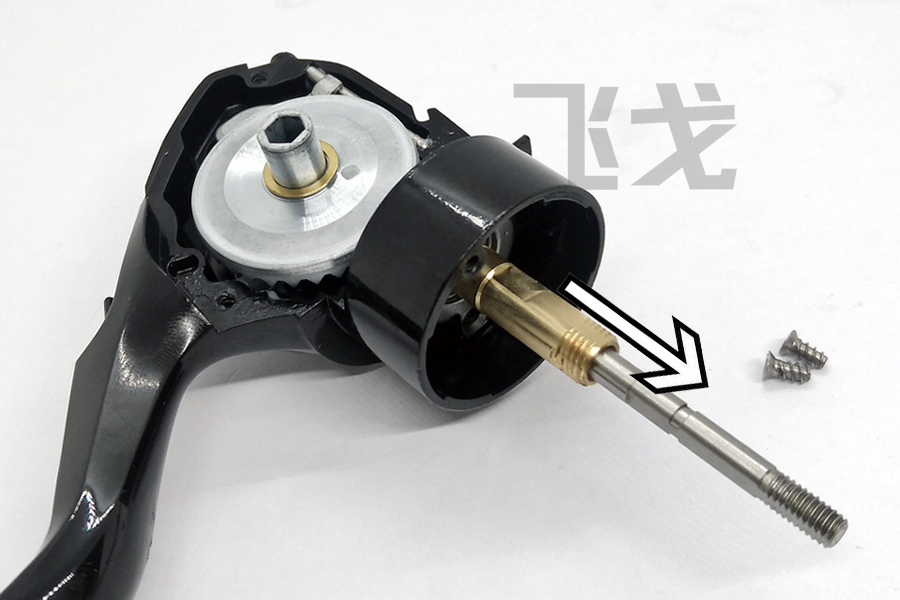

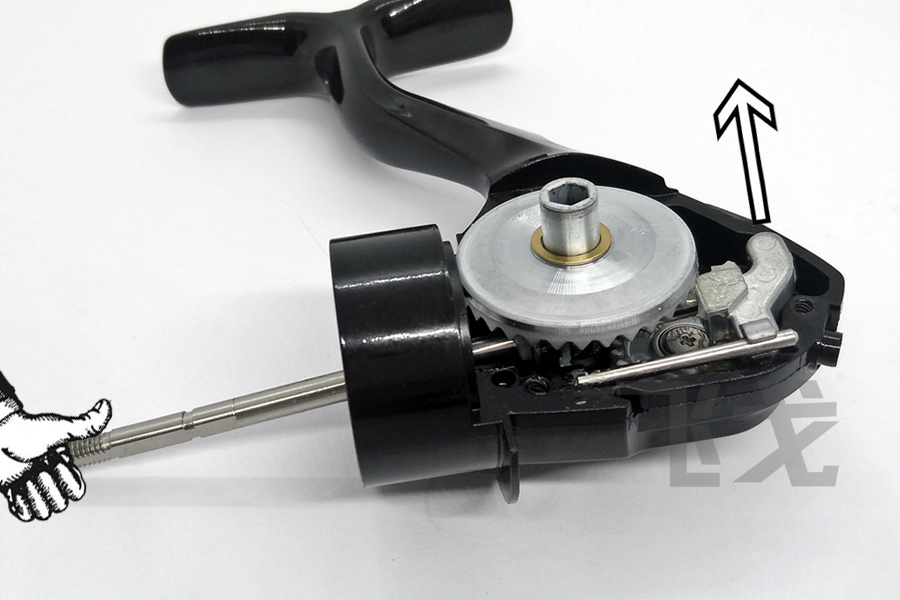

12，拆主轴滑块导杆组，将主轴头部轻轻压下，这时滑块便会向上翘

顺势将导杆取下

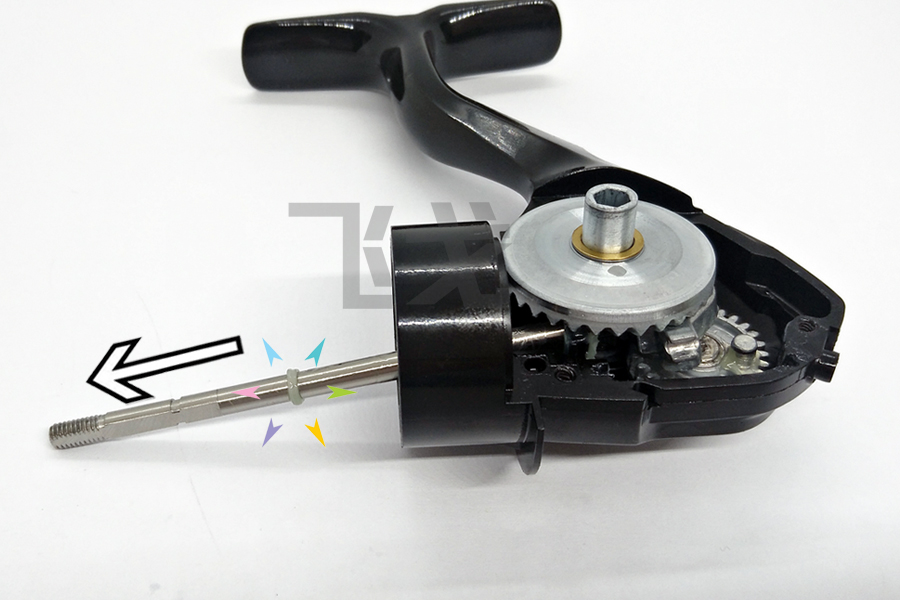

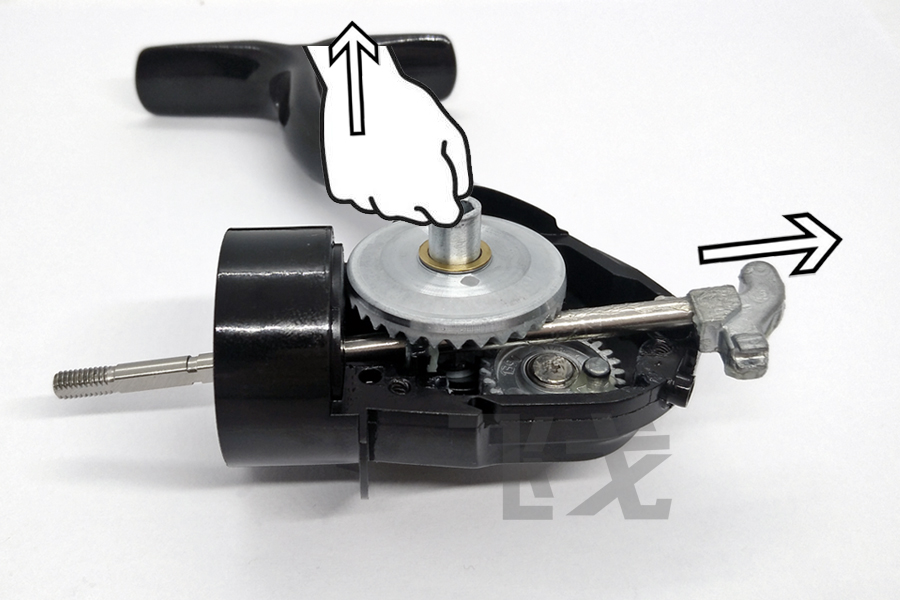

一手往上提大齿，另一手捏住主轴头部往斜上方向从主体壳后面推出
不是真的推出

推到三分之二左右的时候，慢慢往回拉，这样做的目的是把齿杆底座衬套带出

撸出齿杆底座衬套

然后再一手往上提大齿，另一手捏住主轴头部往斜上方向从主体壳后面推出

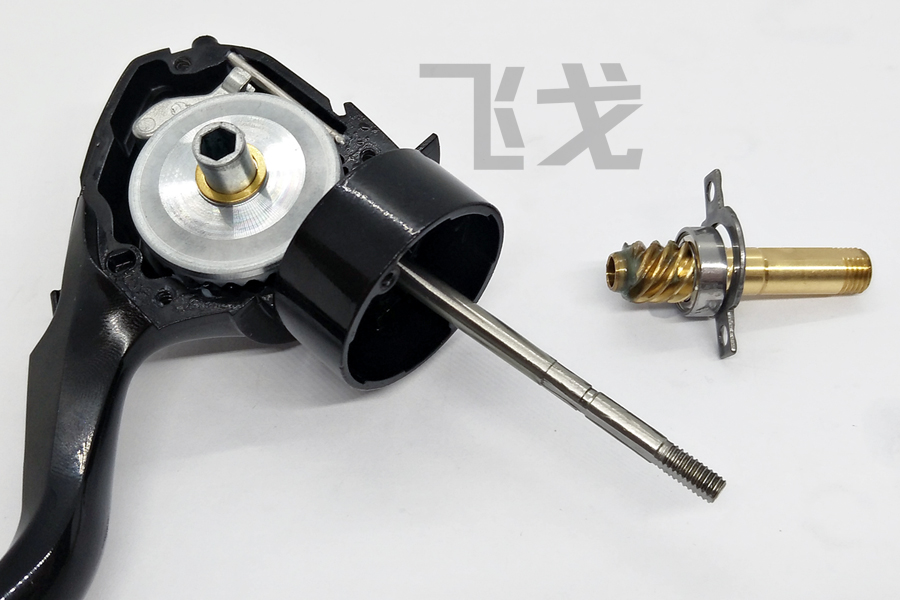

取出主轴滑块套件
不要拧这颗连接螺丝
不然容易造成滑牙、锁不紧 或 定位失准等问题

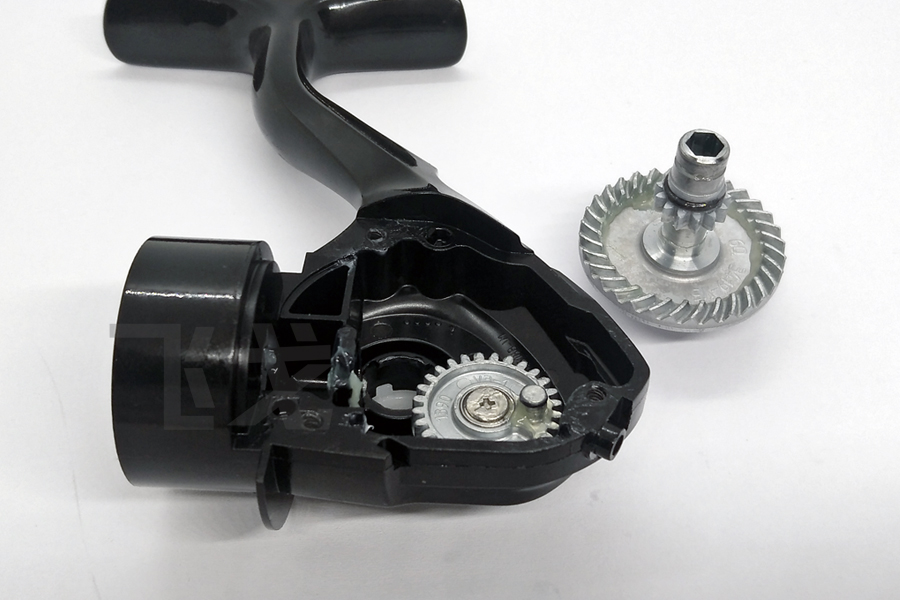

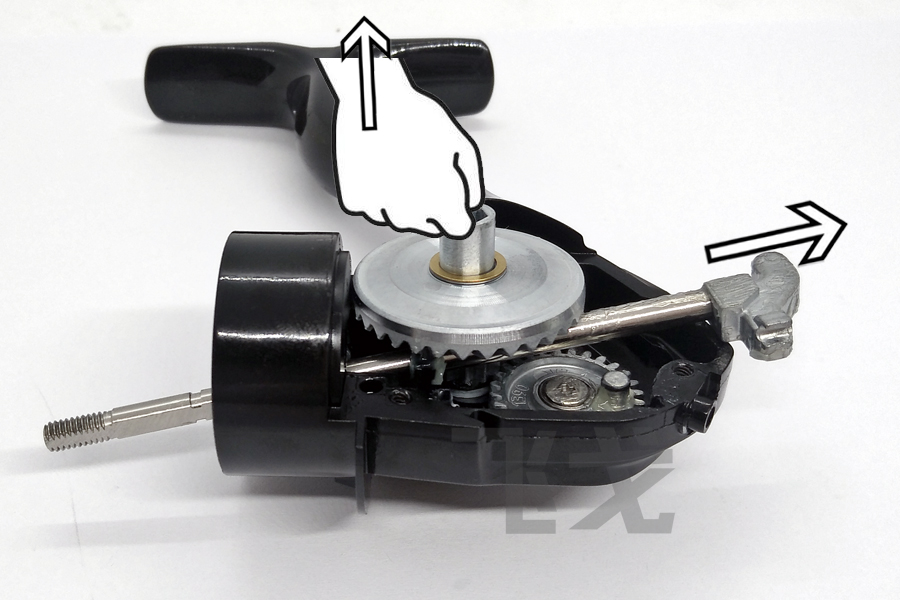

13，拆大齿，此时大齿已能直接取出

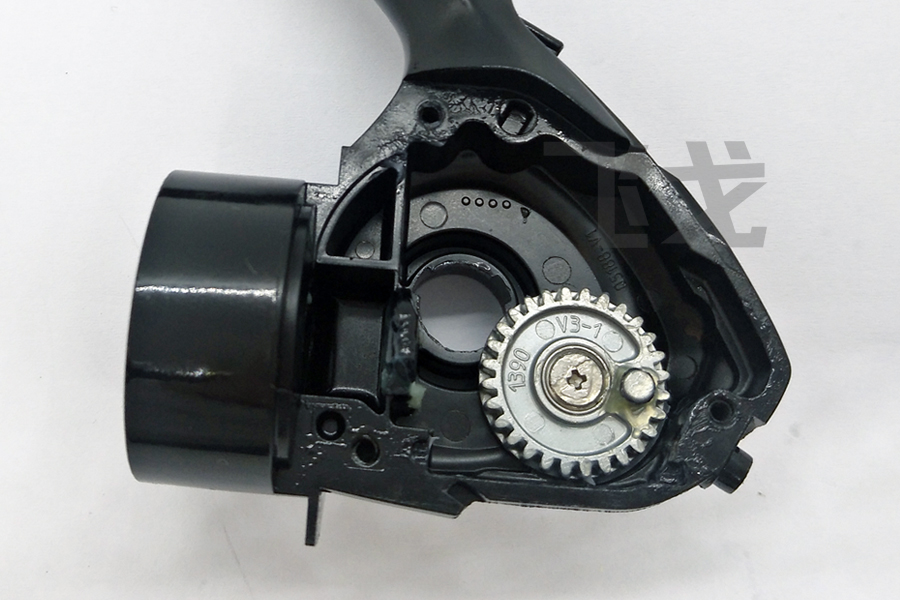

14，拆主体壳轴承，用合适的器物将轴承向外顶出即可

取出主体壳轴承

关于小齿轮，我们强烈建议您不要拆它，由于结构设计上的原因，就算把螺丝拧掉，也很难将小齿轮取出的，如需更换，一般都是连同主体壳一起更换
至此，拆解完毕

常见问题

1, 拆五星卡簧时，如果针挑不动，换一个角，开口处的角容易挑出

2，拆齿杆时，应该很轻松的能够拉出，如果有停顿阻力感，说明主轴已经弯曲需要更换了

注意事项

拆六角螺母千万不能用老虎钳
