渔轮如何拆解

纺车轮拆解步骤、注意事项等
以21版LEGALIS 2500型渔轮为例

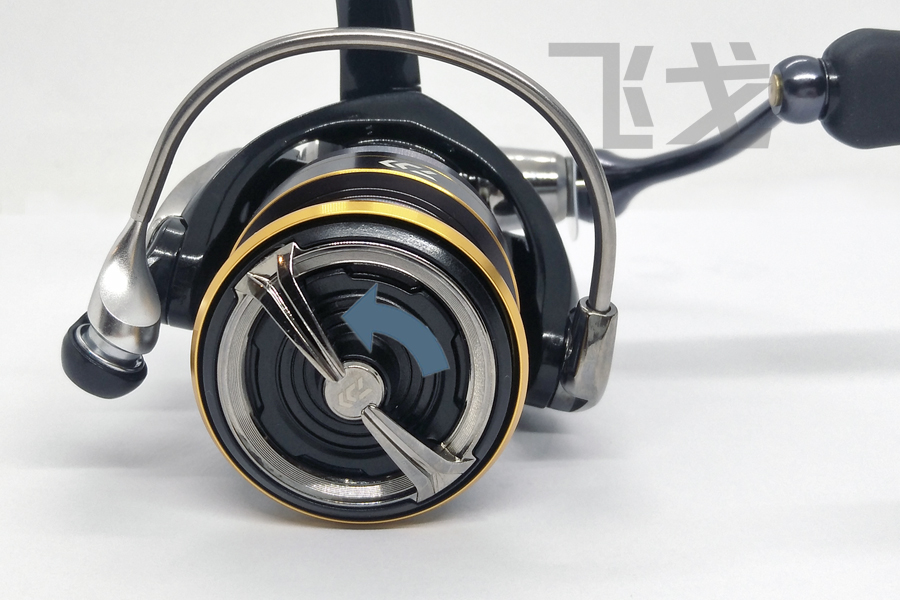

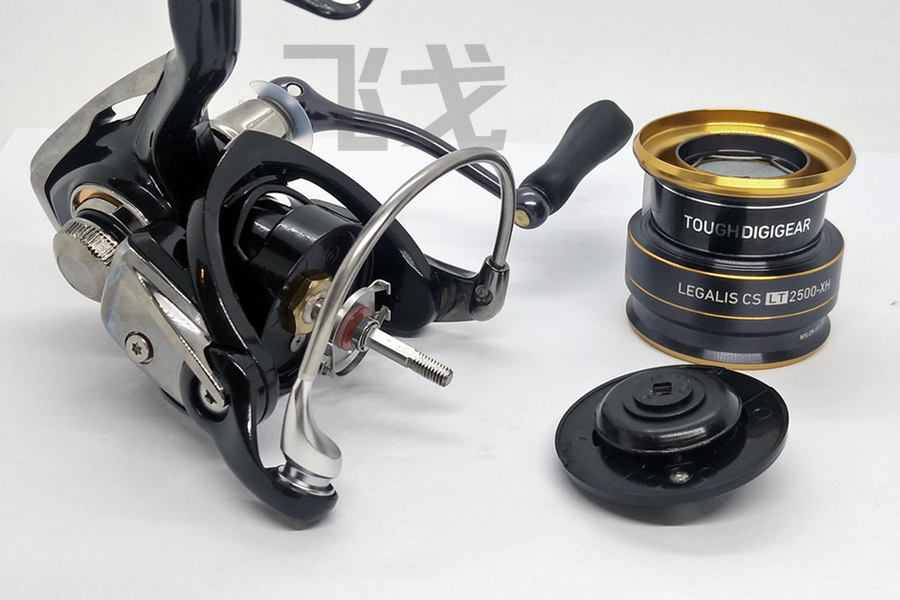

1，拆线杯和泄力盖，将泄力盖拧松方向一直拧

将线杯和泄力盖取下

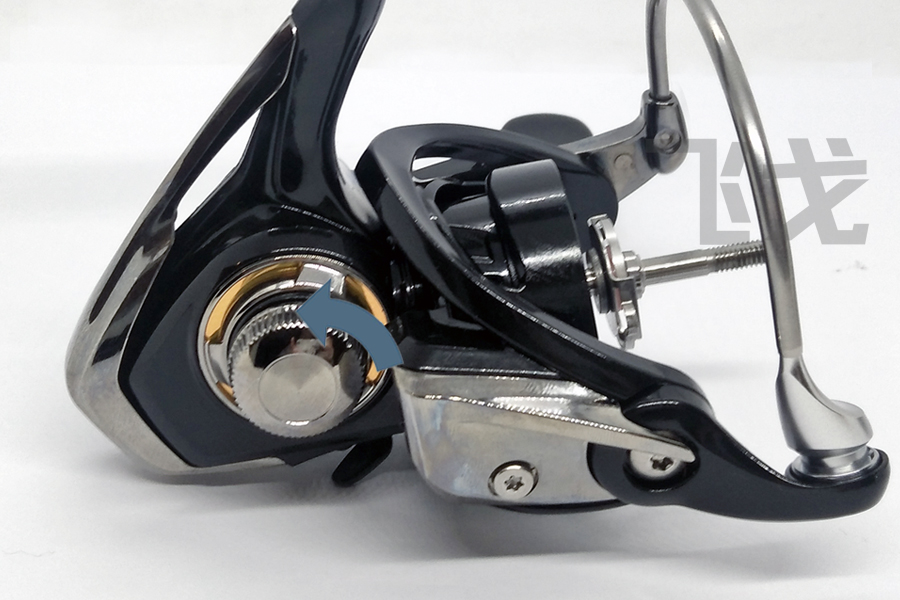

2，拆摇把，将摇把对过的锁紧螺丝拧松方向一直拧

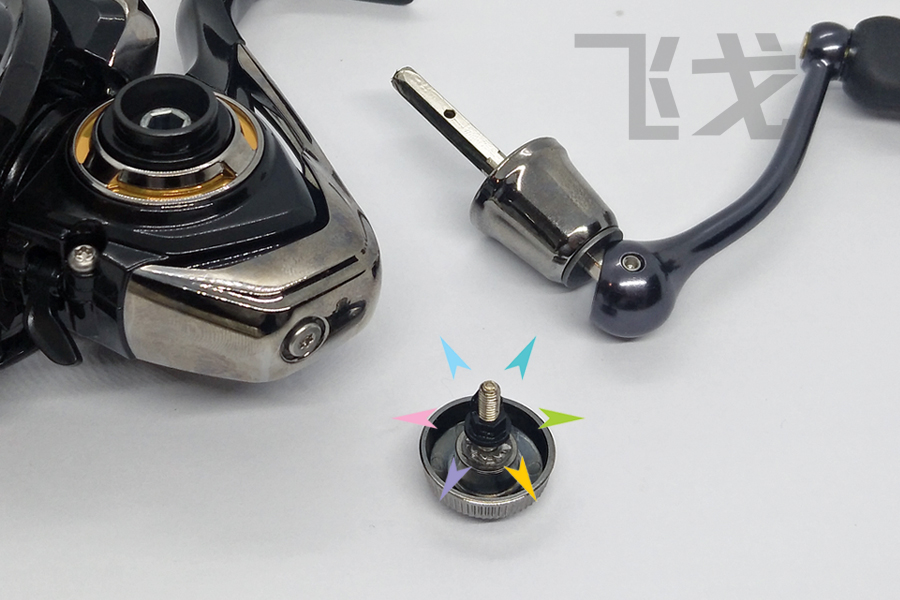

锁紧螺丝拧出后便可抽出摇把,一般六角塑料垫会同锁紧螺丝一起带出，如果没有带出用锁紧螺丝把它挑出

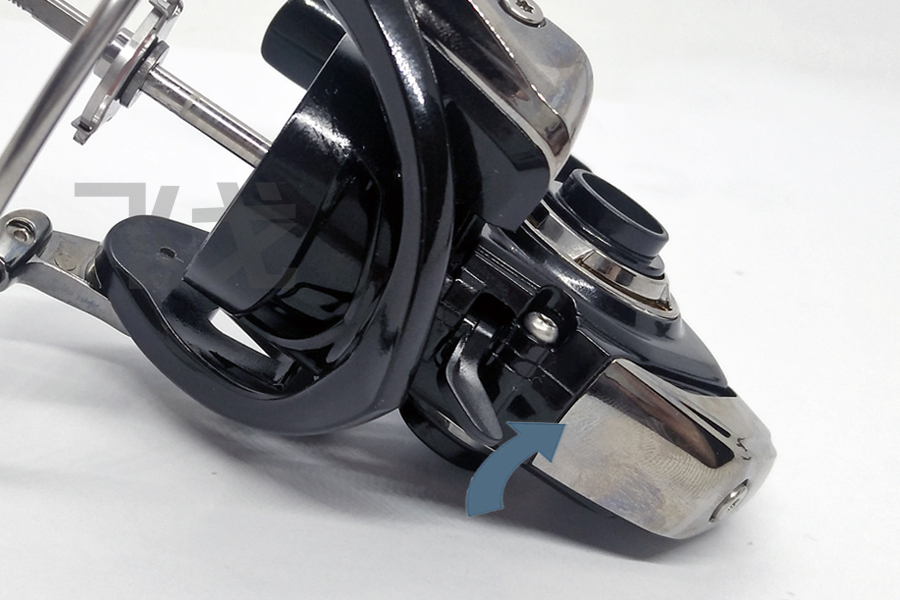

将逆止开关放开

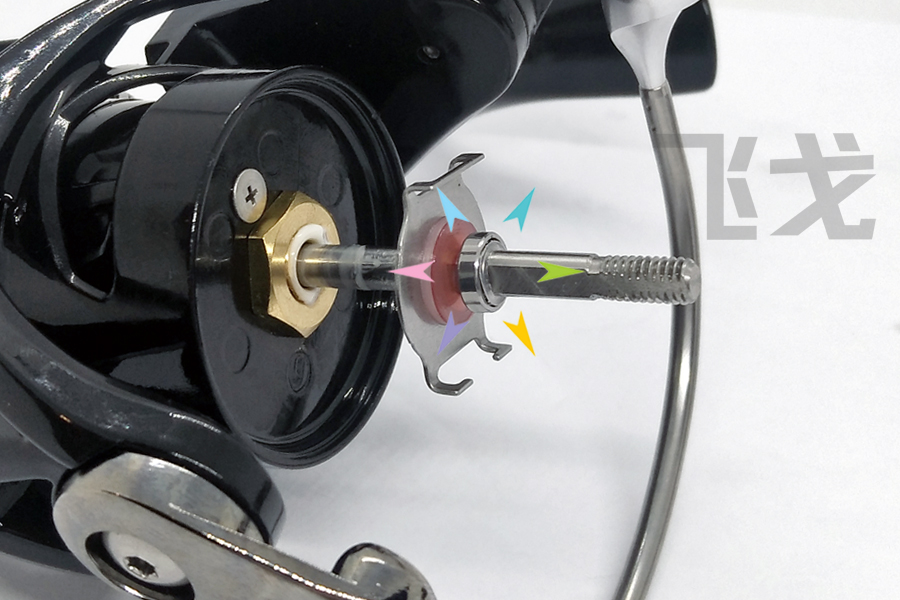

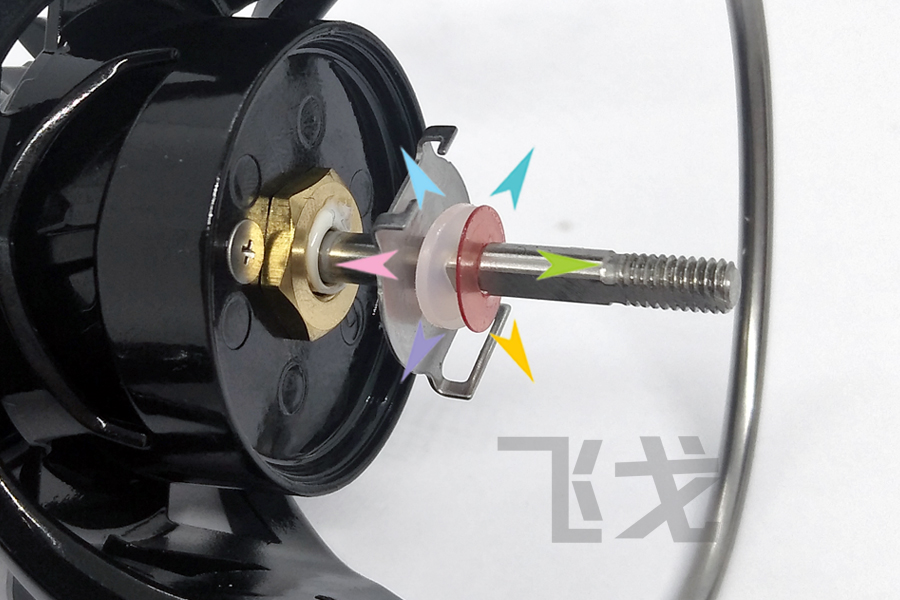

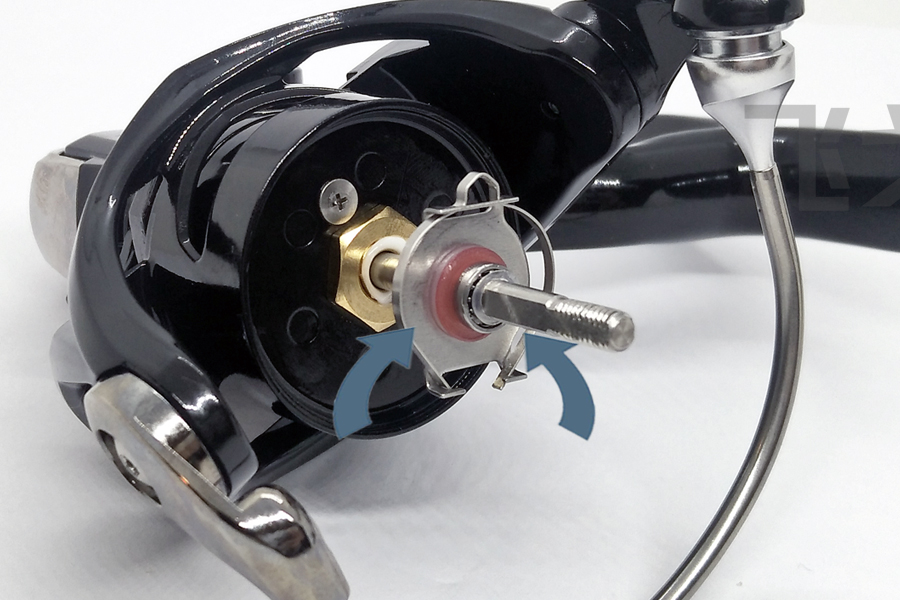

3，拆线杯定位发声装置，先用拇指和食指往里捏发声簧片

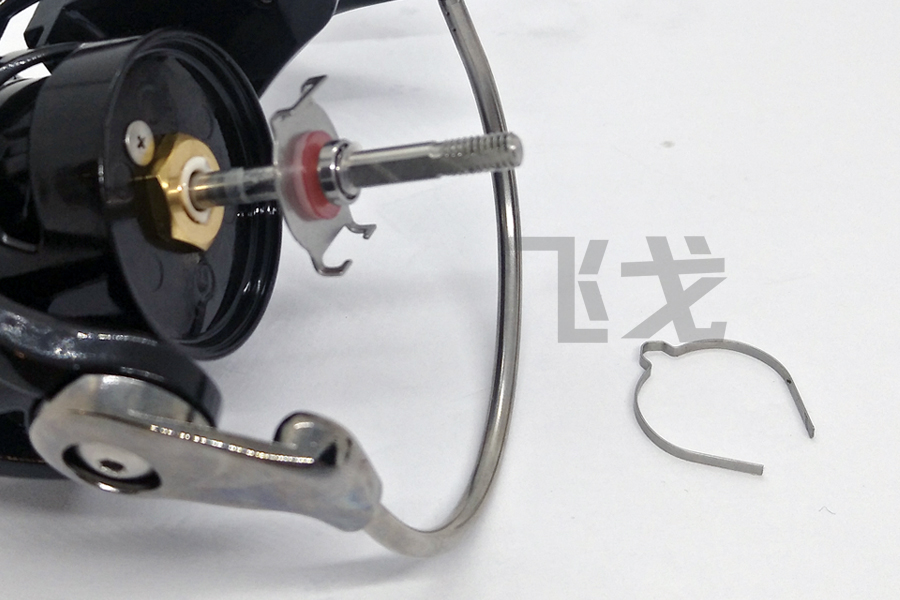

从保持架开口处取下发声簧片

用二个拇指的指甲相互配合，来扣轴承上面的一个很薄的透明的塑料片
有点难扣，需要点耐心

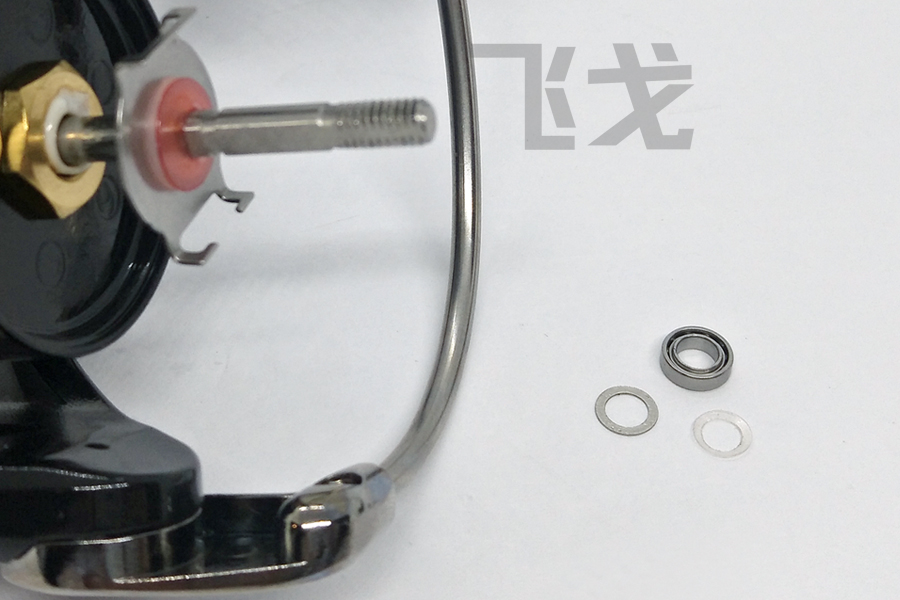

扣出塑料片后，便能取下轴承及下面的一个金属垫片

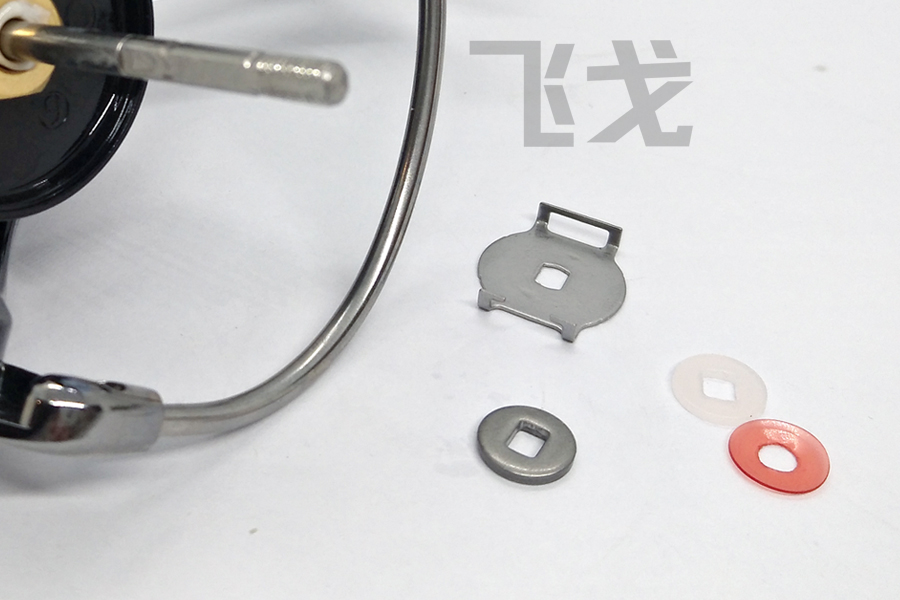

往外拉保持架连同线杯定位垫一块拉出
不要硬拉
紧的话，可以将垫片分离开后逐片拉出

将连同衬套铁片一起全部取出

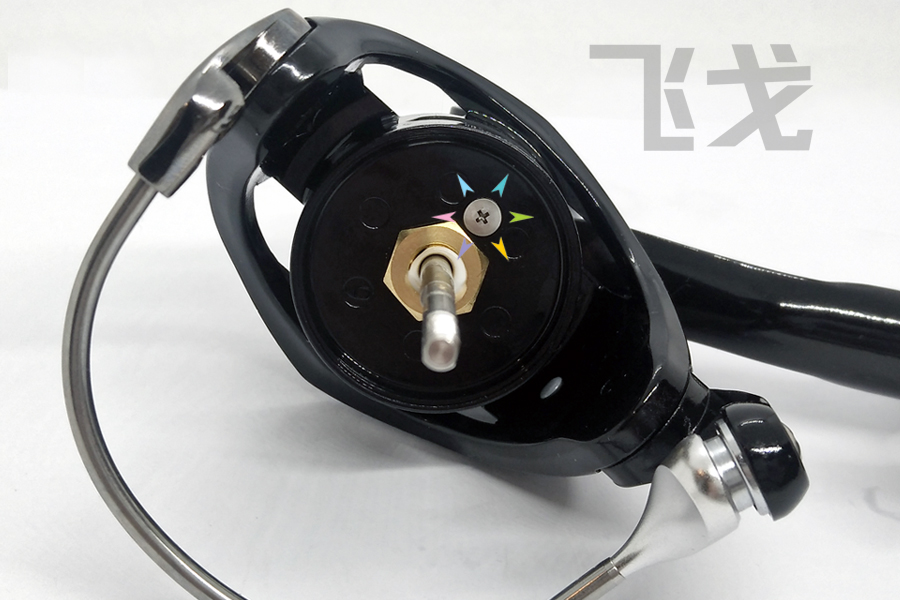

4，拆防松螺丝
选用合适的螺丝刀很重要

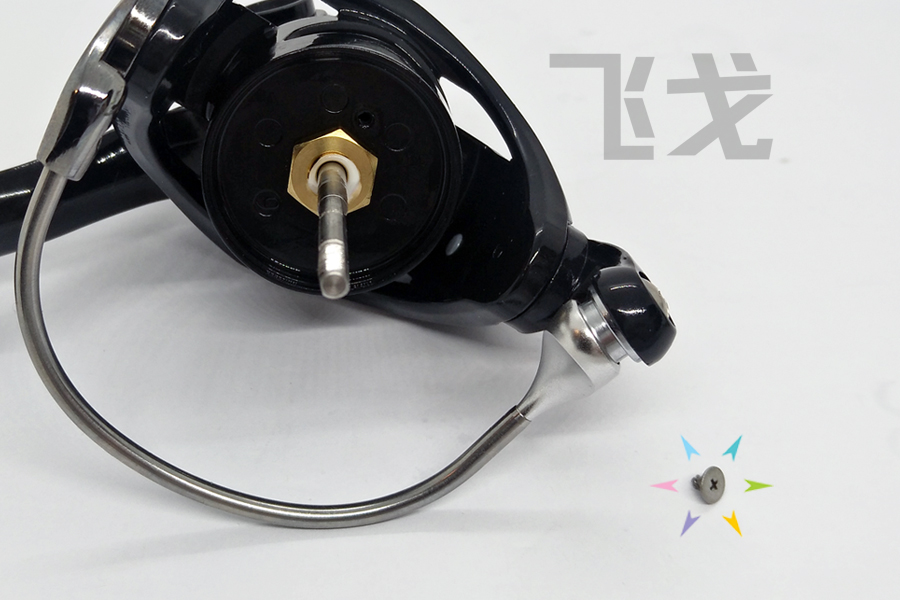

拧出防松螺丝

5，拆六角螺母

用12mm穿孔烟斗六角扳手,逆时针方向拧松
如果没有专用的烟斗扳手，可用开口扳手谨慎操作
千万不可用老虎钳
一钳下去能使整个渔轮报费!!

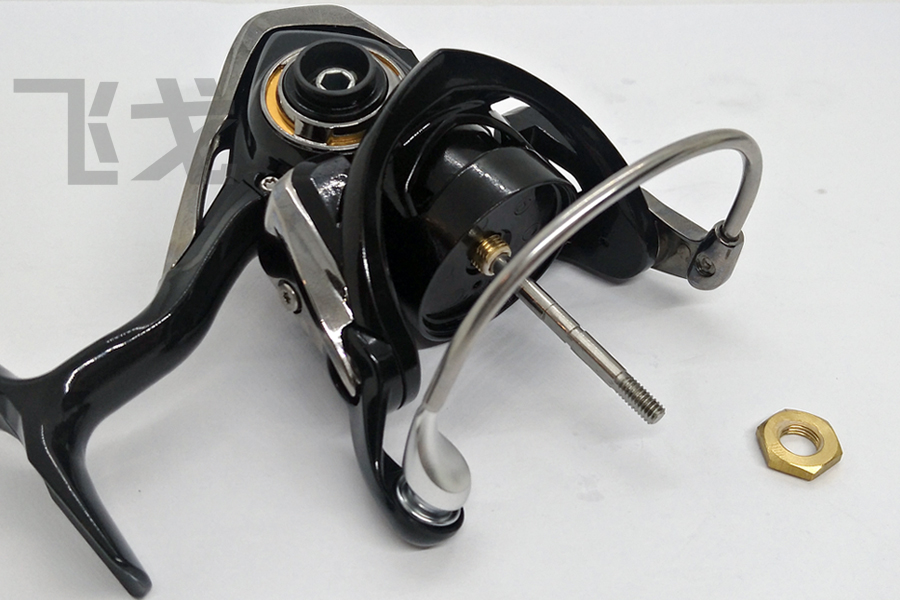

取出六角螺母

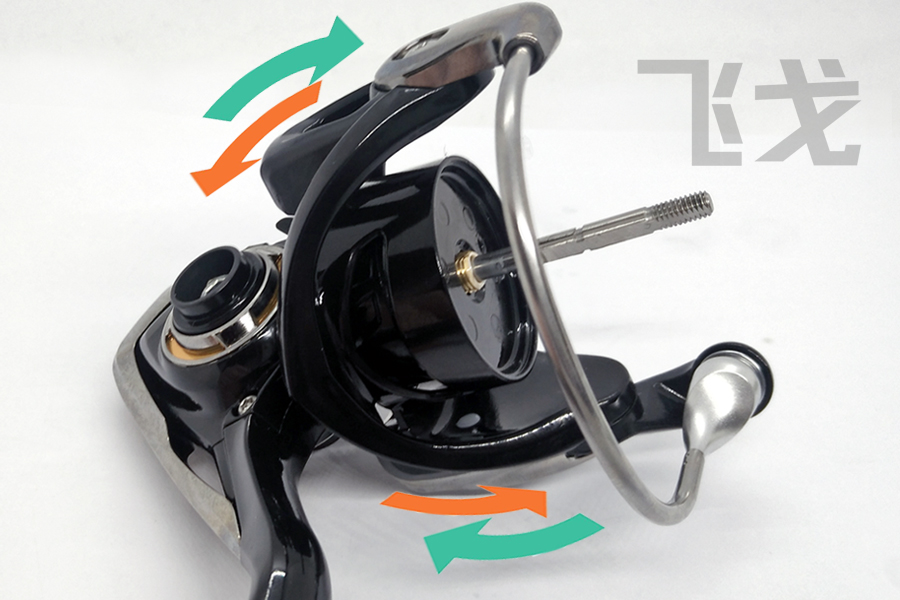

6，拆线杯座总成，先用手转动，使主轴处于最低点，然后左右摆动使它松动

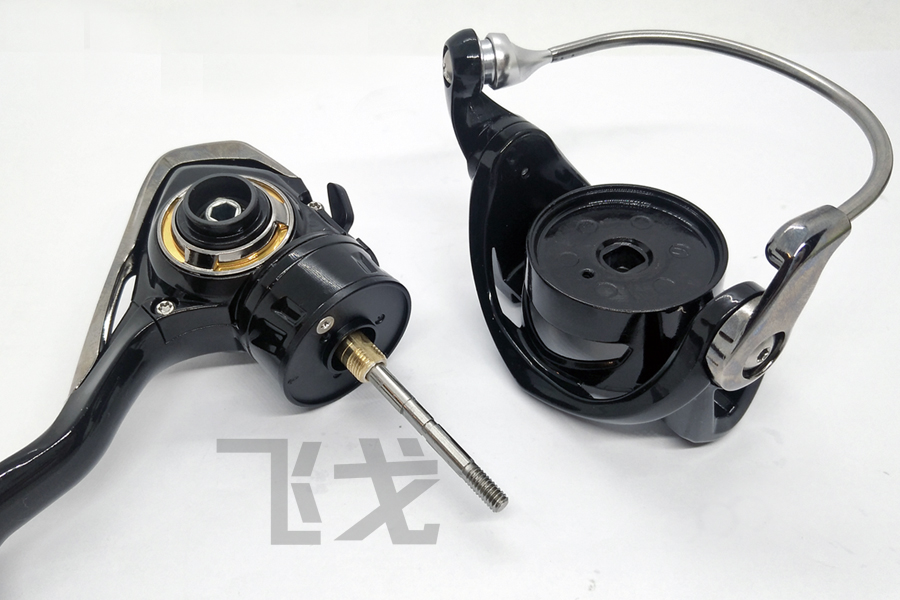

取下线杯座总成

这时大多数情况，是会将单向轴承中心柱一起带出
用拇指和食指纸巾裹住中心柱，把它取下

有的特别紧，并不能用手指把它取出
可先转动它，把工字口错位

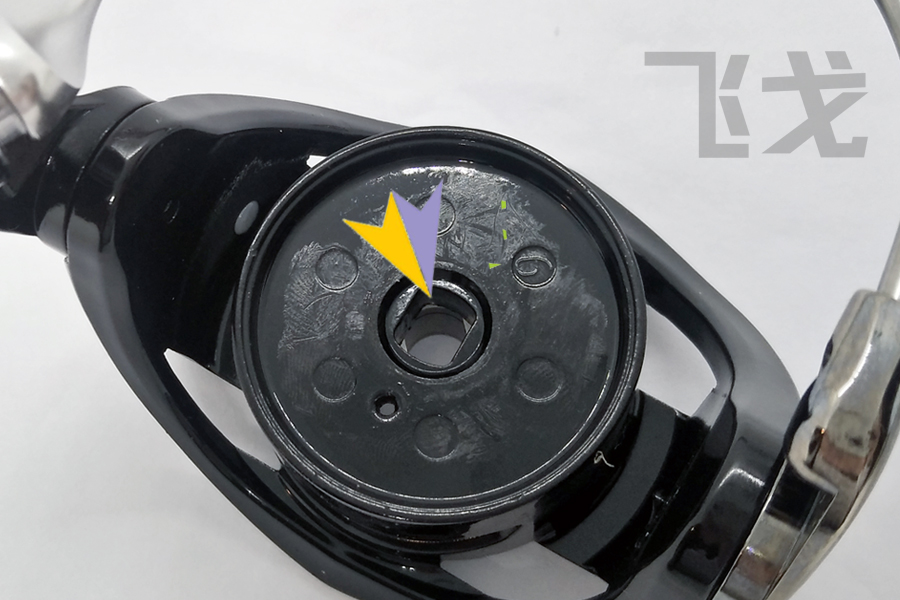

找根小木，如火柴棍，顶着露出的工字口，轻轻敲击，直至取出中心柱
不可用螺丝刀直接敲击中心柱棱边

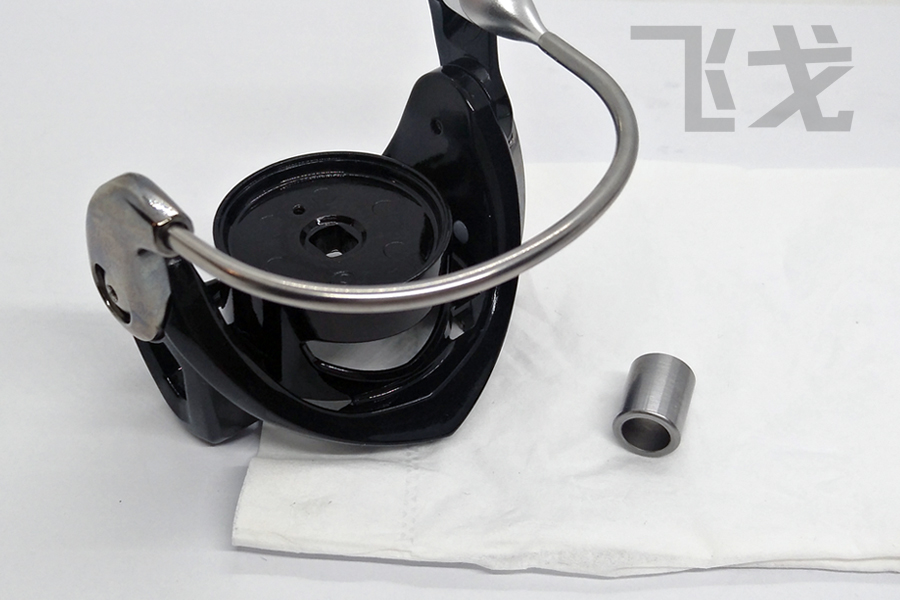

取下单向轴承中心柱

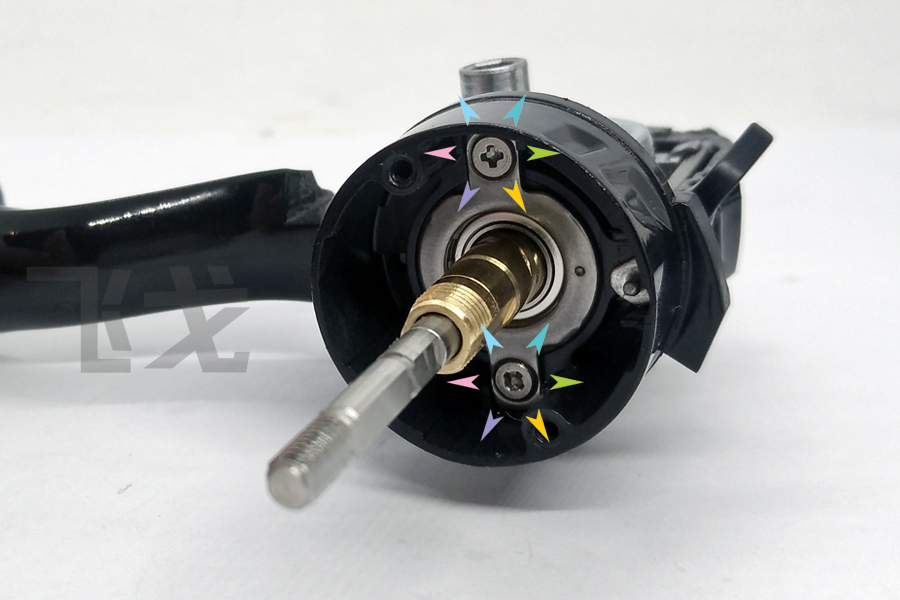

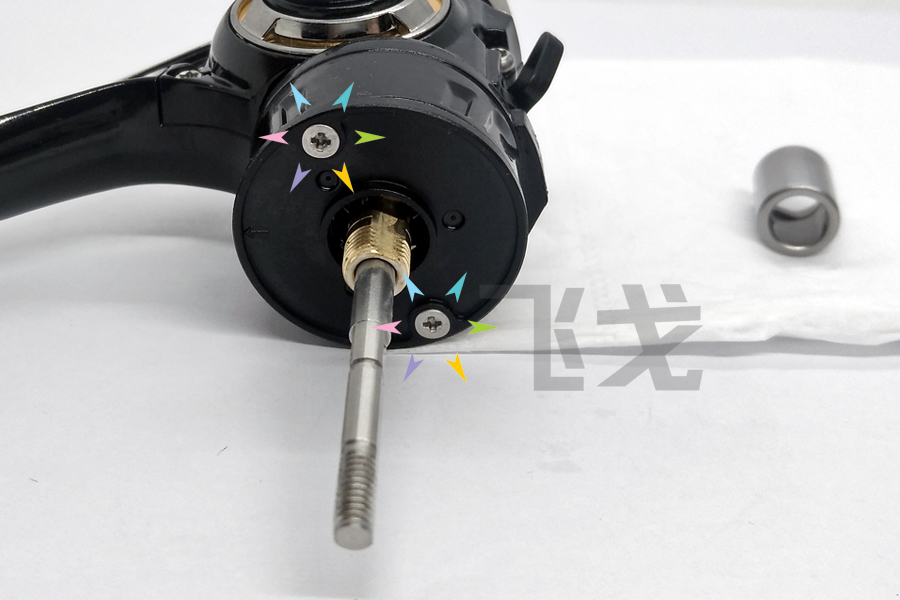

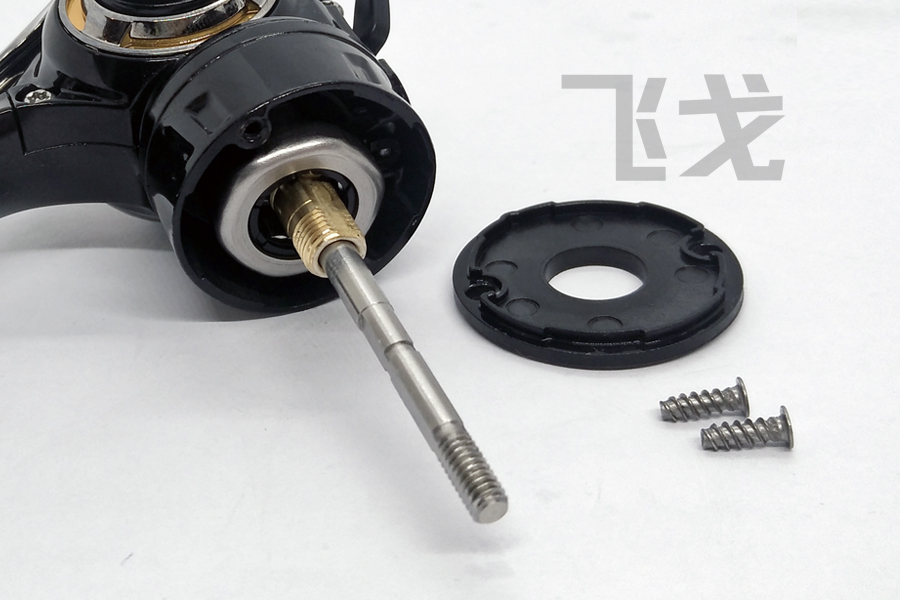

7，拆单向轴承室盖，用螺丝刀拧出二颗螺丝即可

取下单向轴承室盖

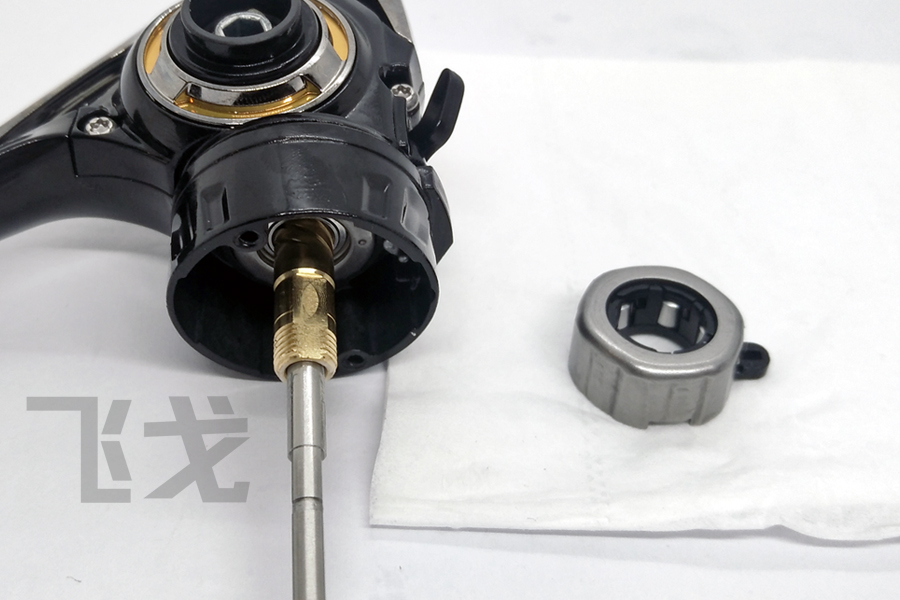

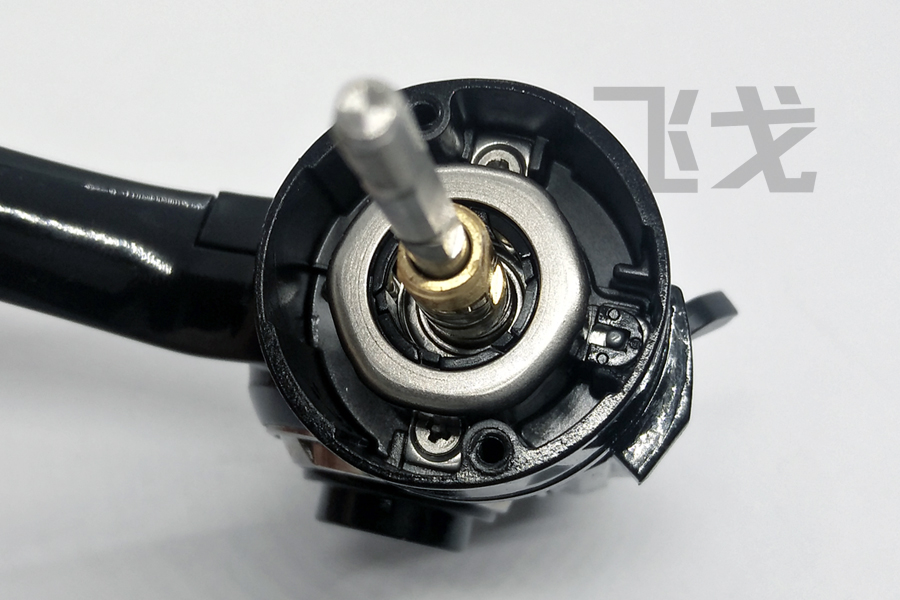

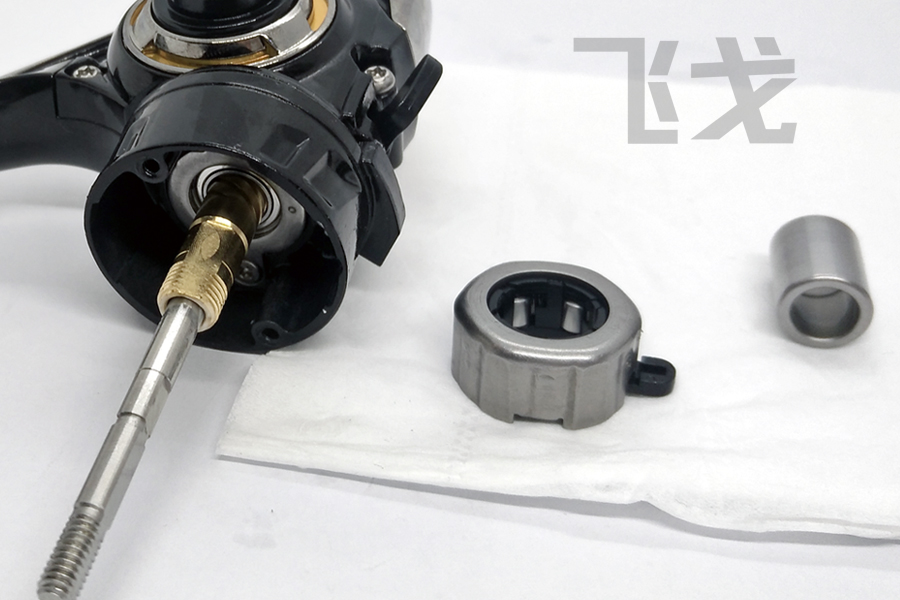

8，拆单向轴承，轻轻把它取出便可

单向轴承取出后，清理干净并仔细对它进行检查，看滚柱是否有异位，如有杂物须清理干净

单向轴承属于高精件，最好不要用手直接接触中心柱，可用干纸巾裹着，将中心柱放入单向轴承本体，之前用干纸巾擦试干净，一点很小的杂质都会引起渔轮摇轮时的异音，中心柱在擦试干净后，推荐您使用飞戈渔轮护理油涂上一层薄油膜

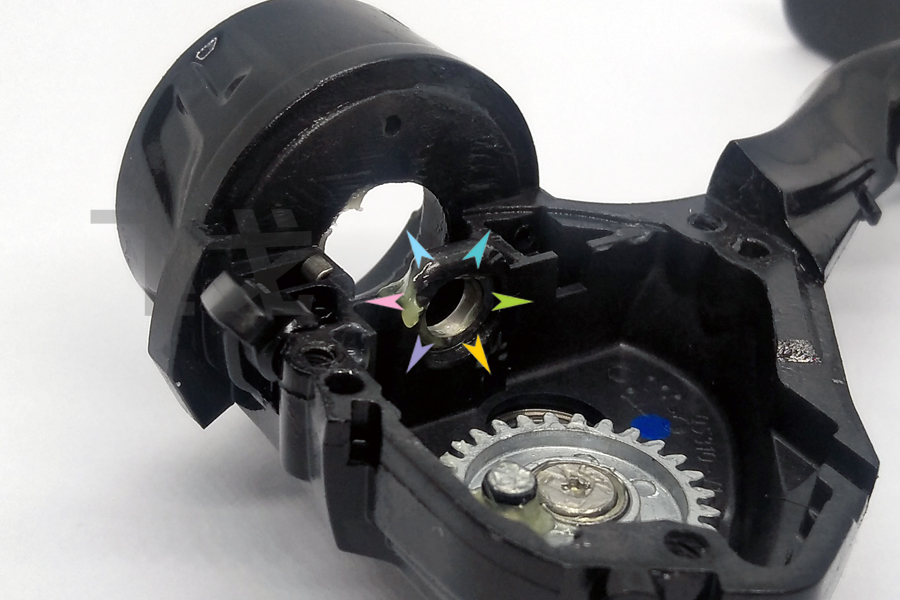

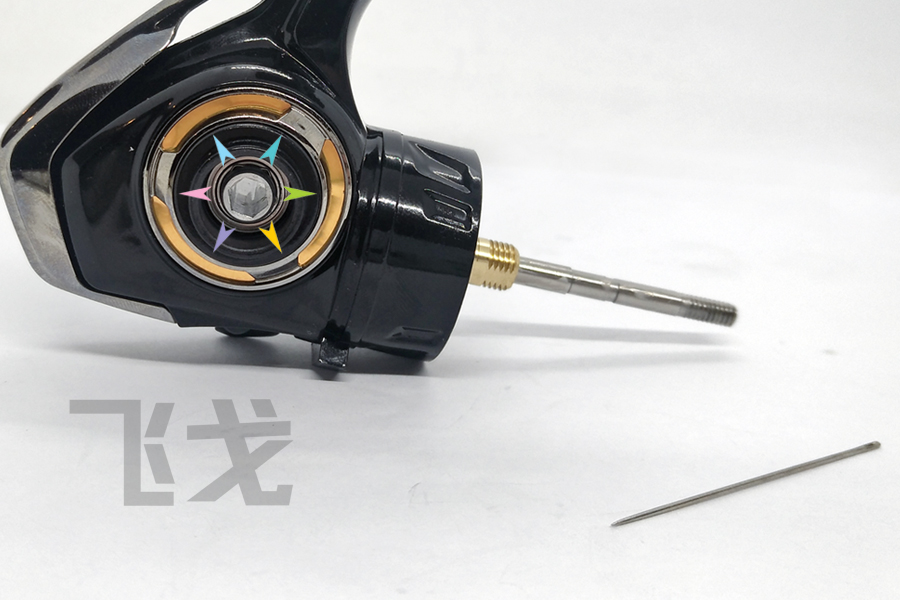

9，拆大齿卡簧，用一根针，针尖对准五角卡簧的其中一个凸起的角，轻轻把它挑出即可
由于卡簧很细小，挑出时最好用另一只手的拇指虚按住摇把孔，不然如果弹出就不好找到

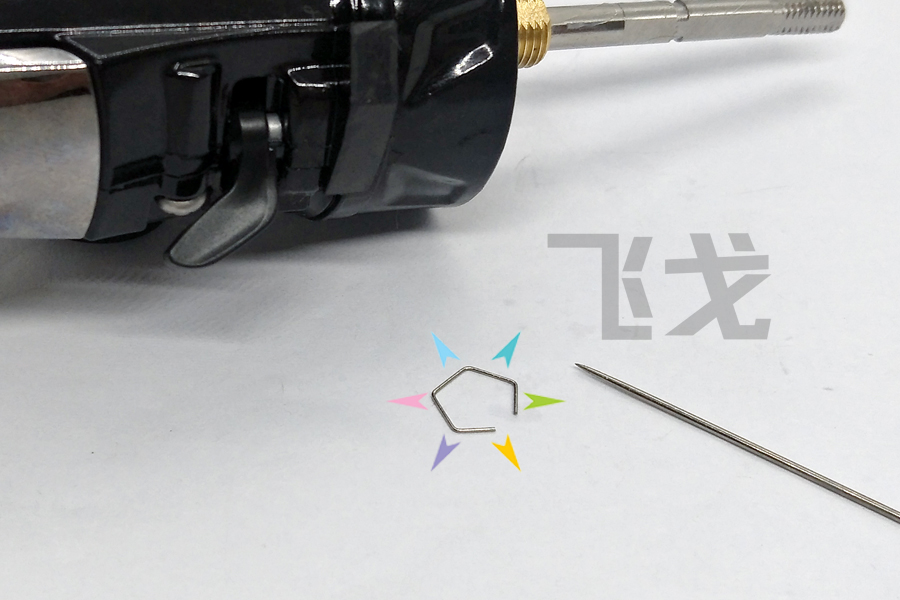

把五角卡簧取出

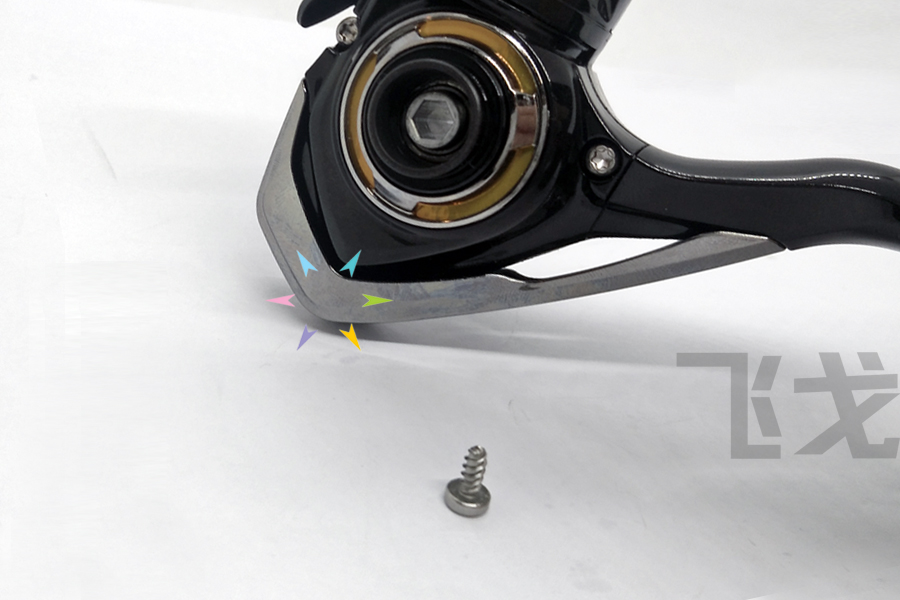

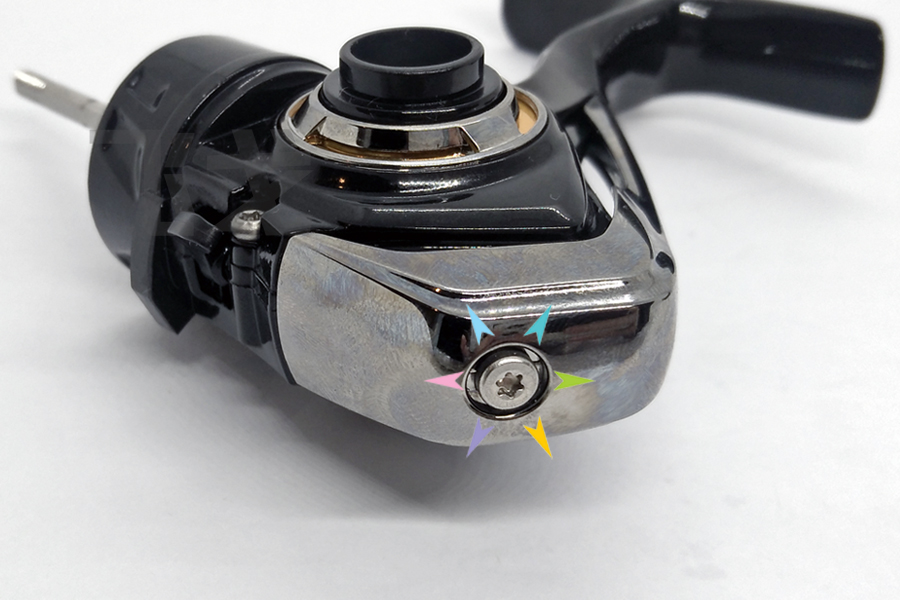

10，拆后盖，须用对应的内六角星的螺丝刀

螺丝拧出后，一般后盖就能轻松拿下，也有紧的，这时可用拇指指甲侧向45度角把它扣下

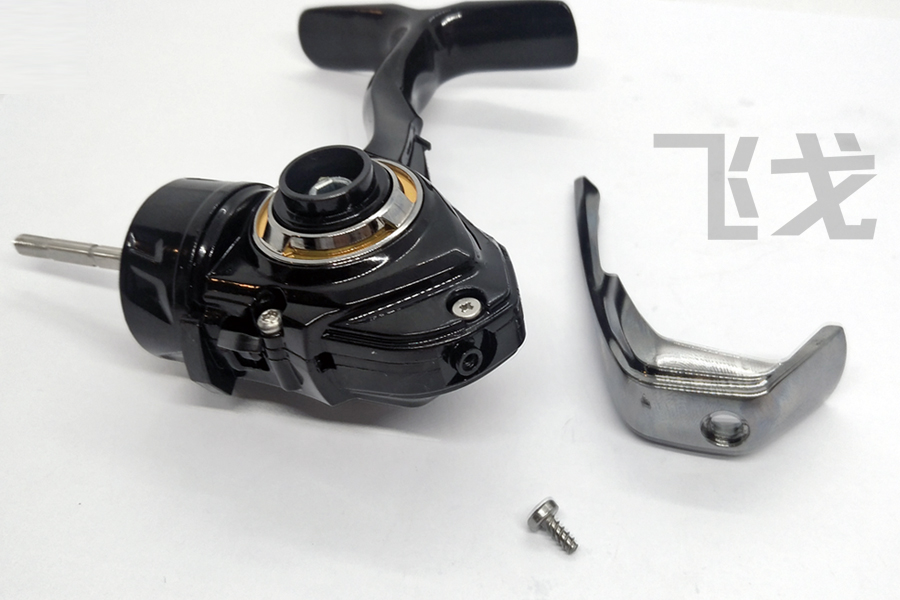

取下后盖

11，拆主盖，同样须用合适的螺丝刀才行

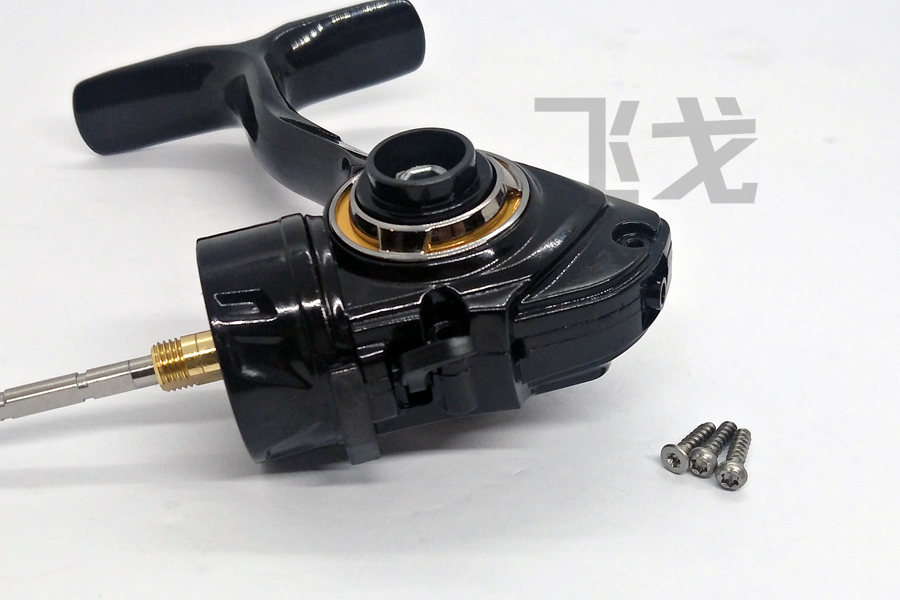

拧出三颗螺丝

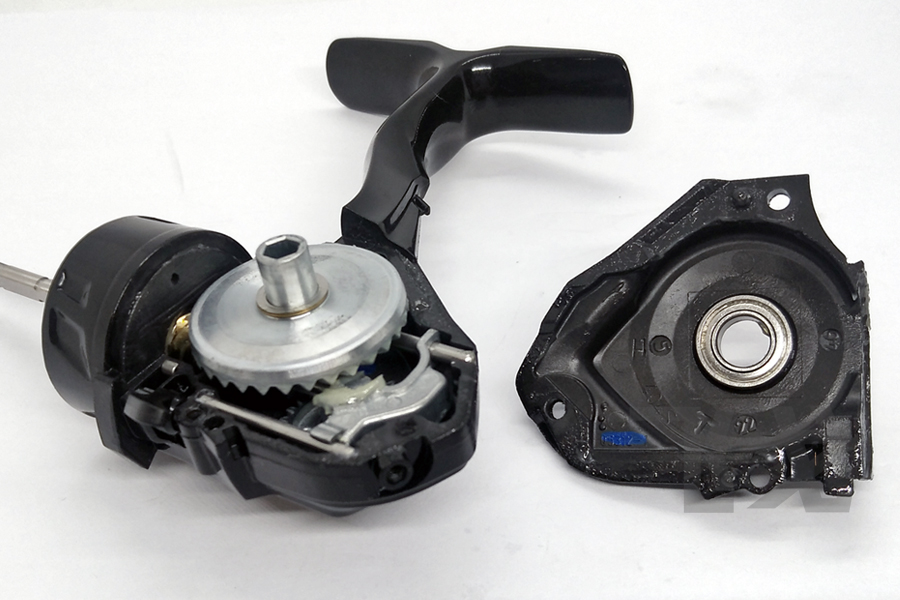

打开主盖

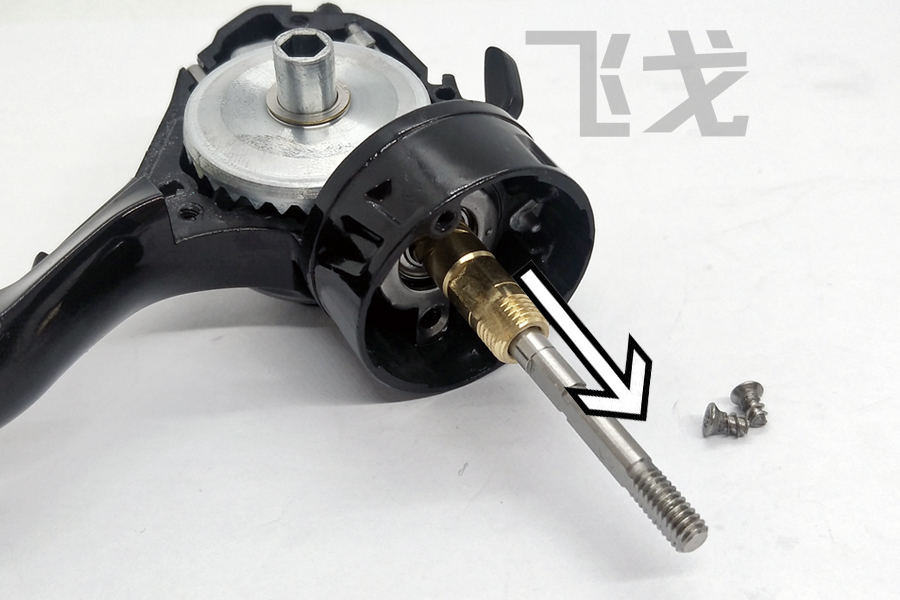

12，拆齿杆轴承压板，这二颗螺丝很容易滑牙，须用正适合的螺丝刀，恰当的力度

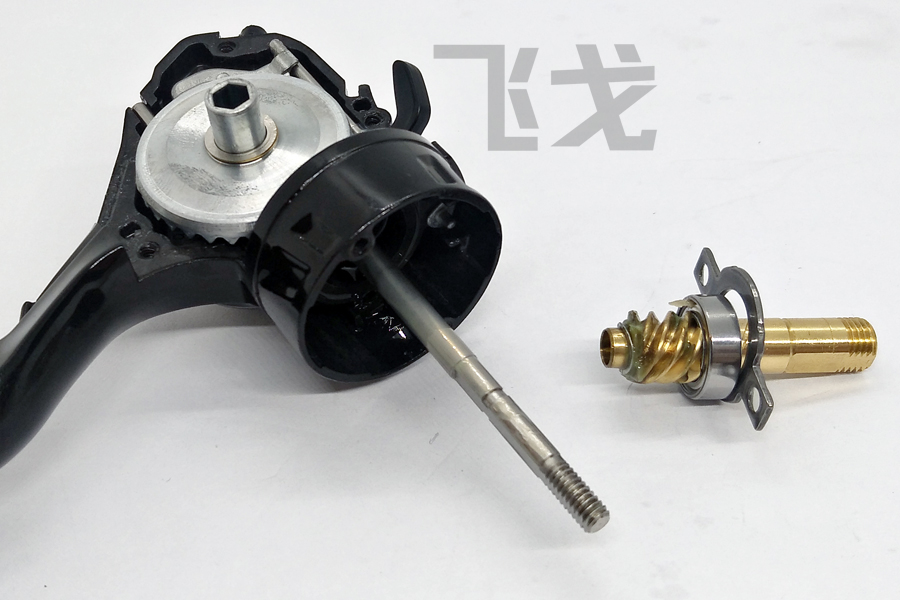

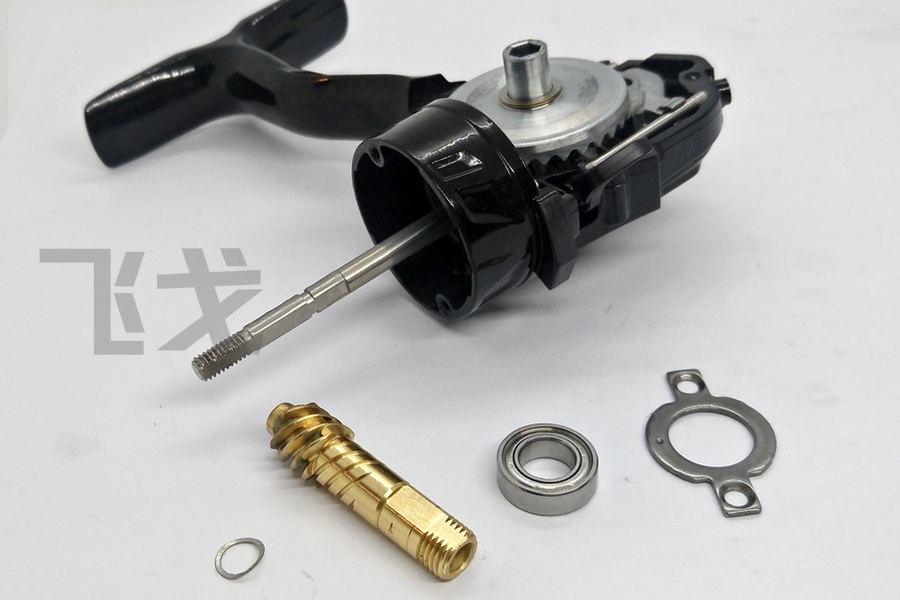

取出二颗螺丝后，把齿杆往外拉出

便能把轴承、压板 一起带出

分离后清理好，特别小垫片需保管好

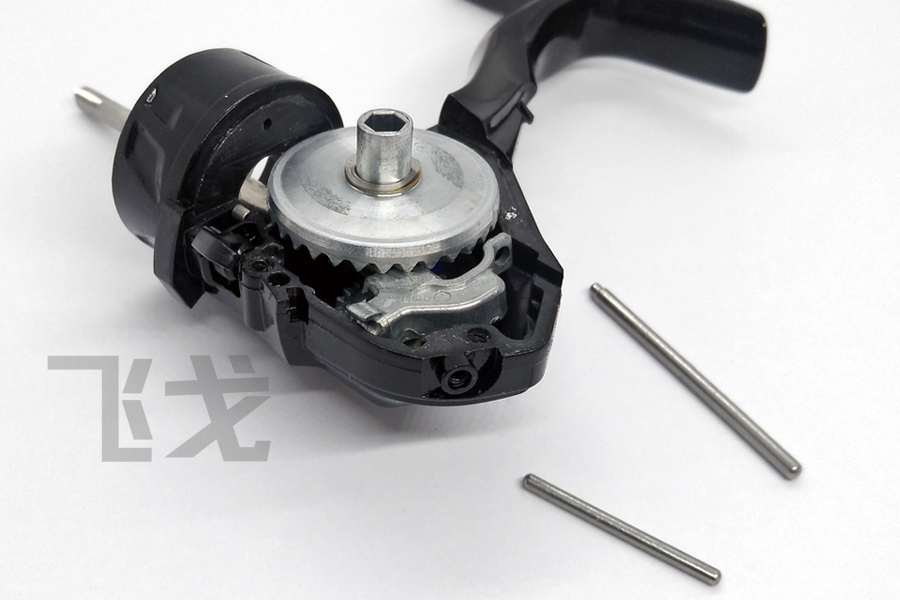

13，拆主轴滑块导杆组，将主轴头部轻轻压下，这时滑块便会向上翘

顺势将二根导杆取下

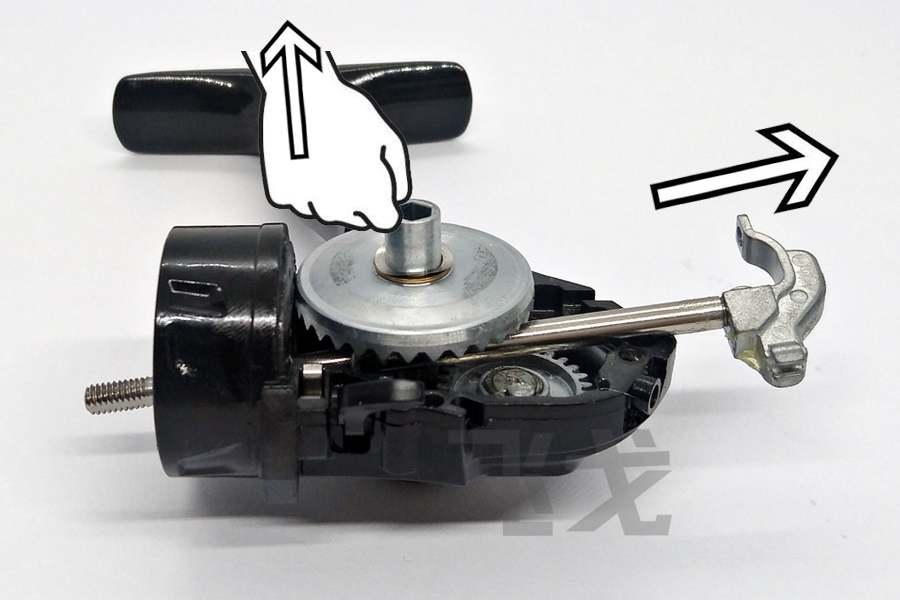

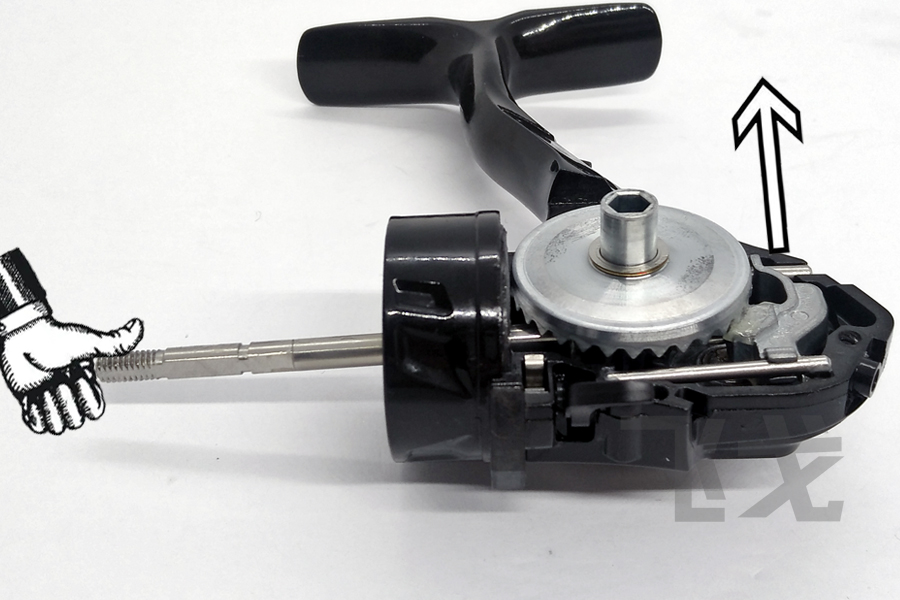

一手往上提大齿，另一手捏住主轴头部往斜上方向从主体壳后面推出

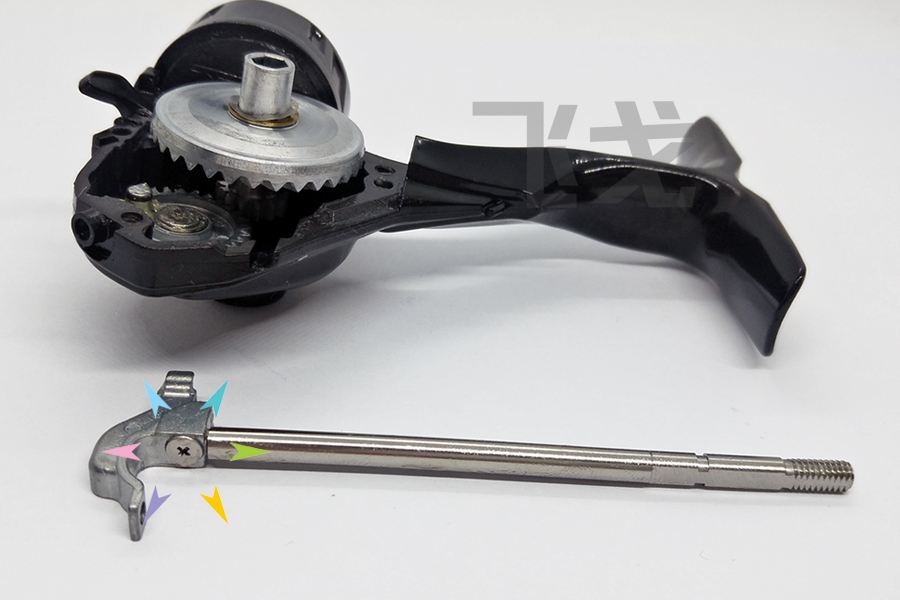

取出主轴滑块套件
不要拧这颗连接螺丝
不然容易造成滑牙、锁不紧 或 定位失准等问题

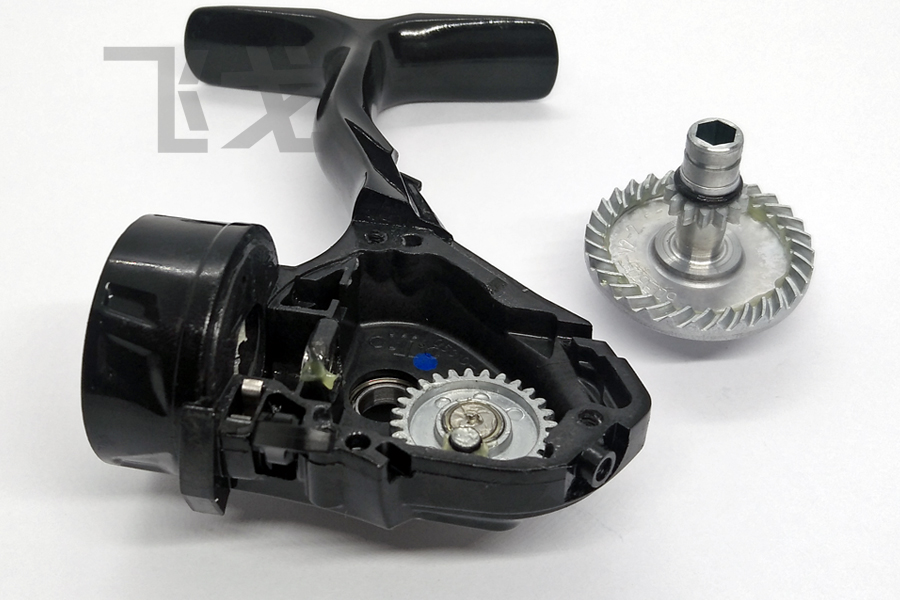

14，拆大齿，此时大齿已能直接取出

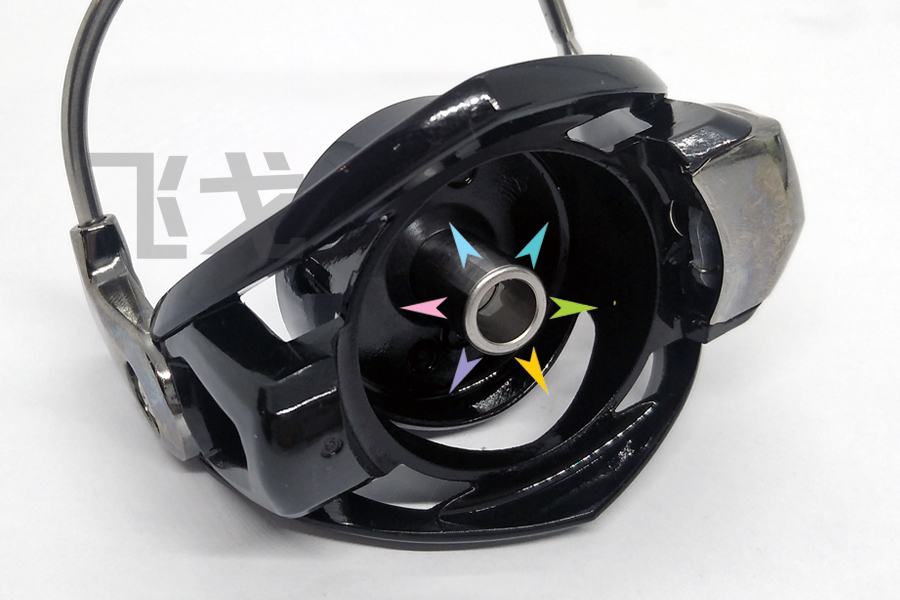

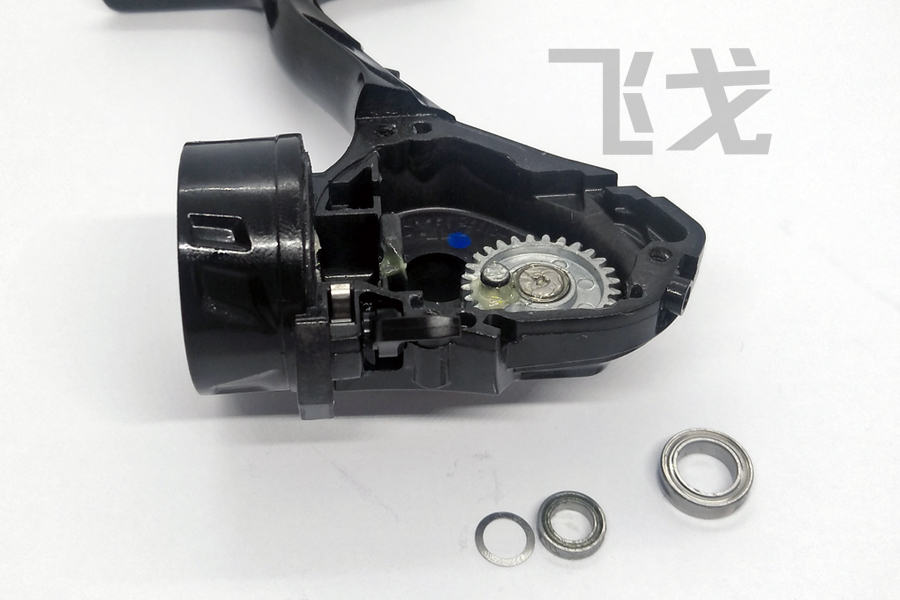

15，拆齿杆底座轴承，用合适的器物将轴承向前顶出即可

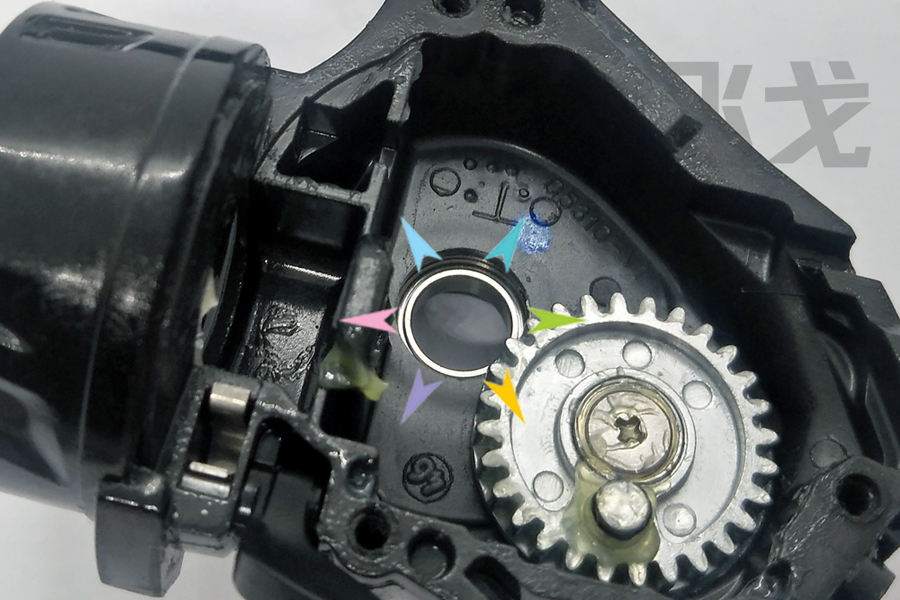

16，拆主体壳轴承，用合适的器物将轴承向外顶出即可

关于小齿轮，我们强烈建议您不要拆它，由于结构设计上的原因，就算把螺丝拧掉，也很难将小齿轮取出的，如需更换，一般都是连同主体壳一起更换

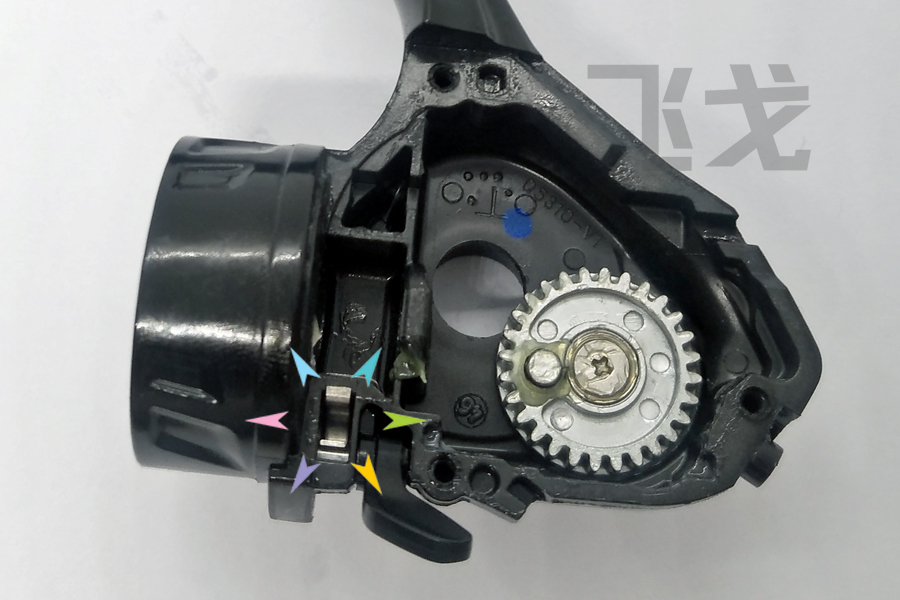

逆止开头U型弹簧，非必要也不要拆它
至此，拆解完毕

常见问题

1, 拆五星卡簧时，如果针挑不动，换一个角，开口处的角容易挑出

2，拆齿杆时，应该很轻松的能够拉出，如果有停顿阻力感，说明主轴已经弯曲需要更换了

注意事项

1，整体渔轮拆解过程，要用到的工具有些不是很常用，须提前准备好再动手

2，拆六角螺母千万不能用老虎钳

3, 主盖打开后，不要再去拨动逆止开关，不然U型弹簧容易弹出伤到人
