渔轮如何安装

纺车轮安装步骤、注意事项等
以21版REGAL 2500D型渔轮为例

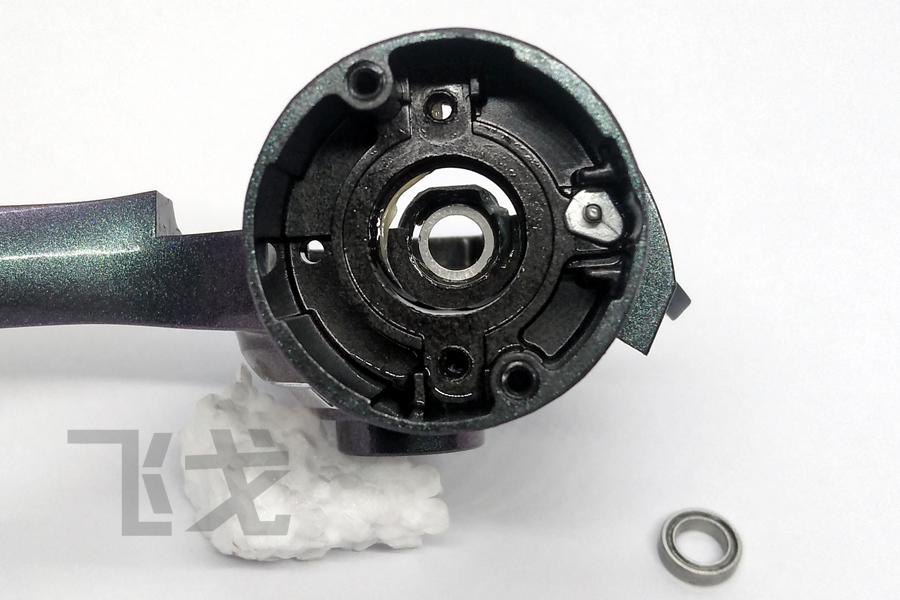

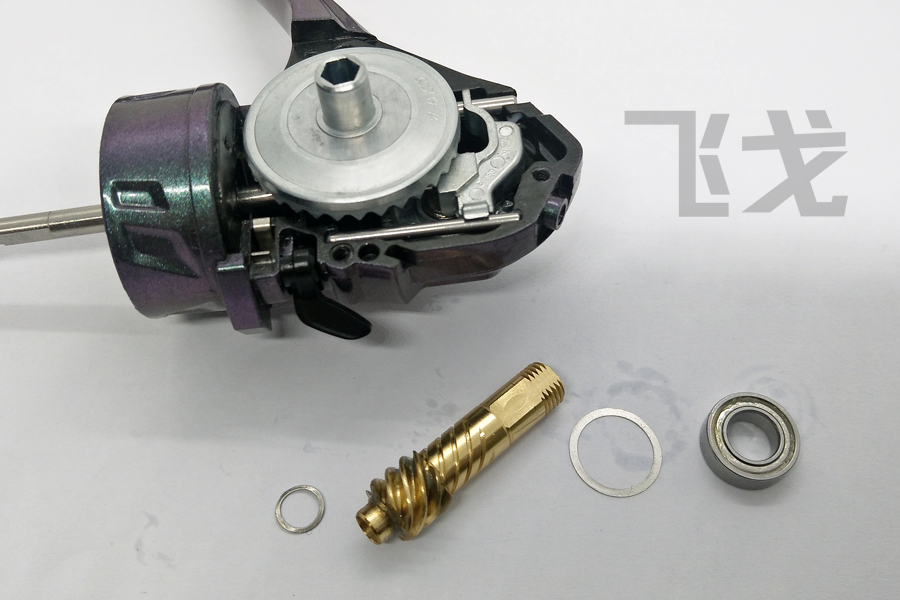

1，安装齿杆底座轴承

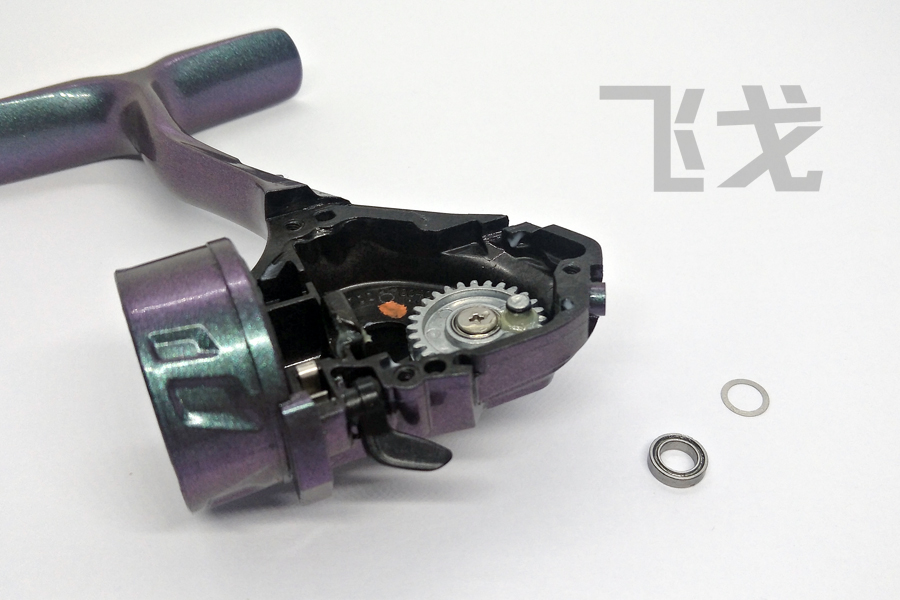

先将垫片虚搭在座孔中间，垫片光滑的一面在上面

把轴承安放到位

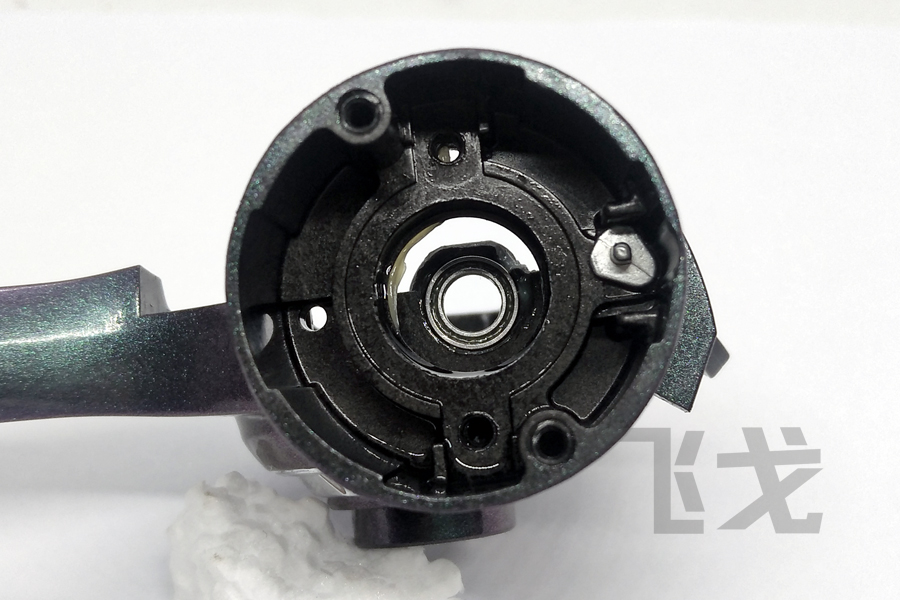

从下面看是这样的

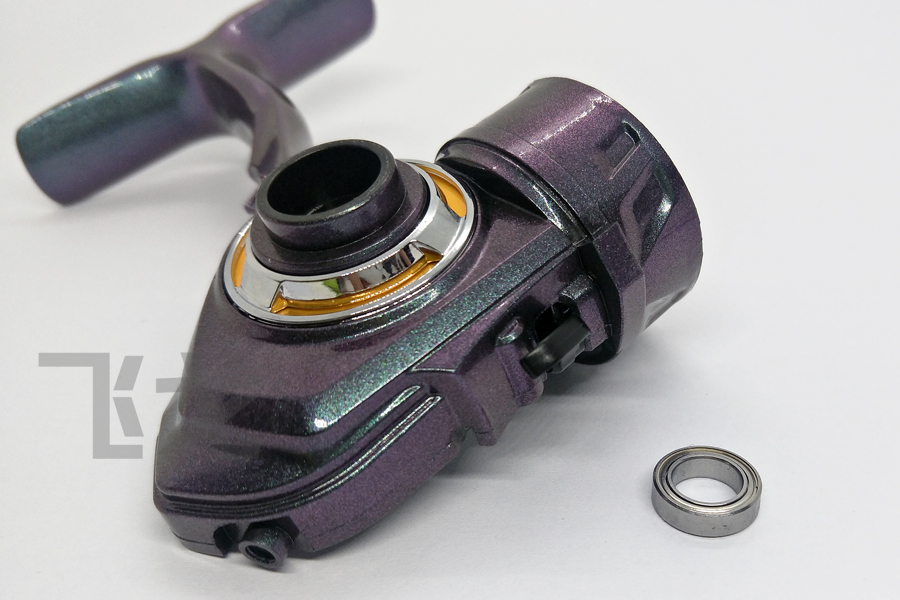

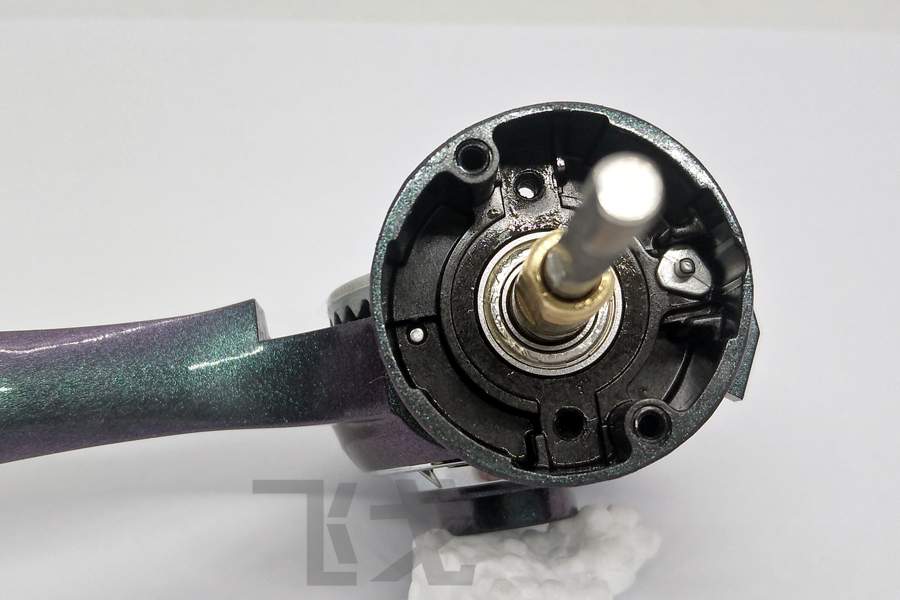

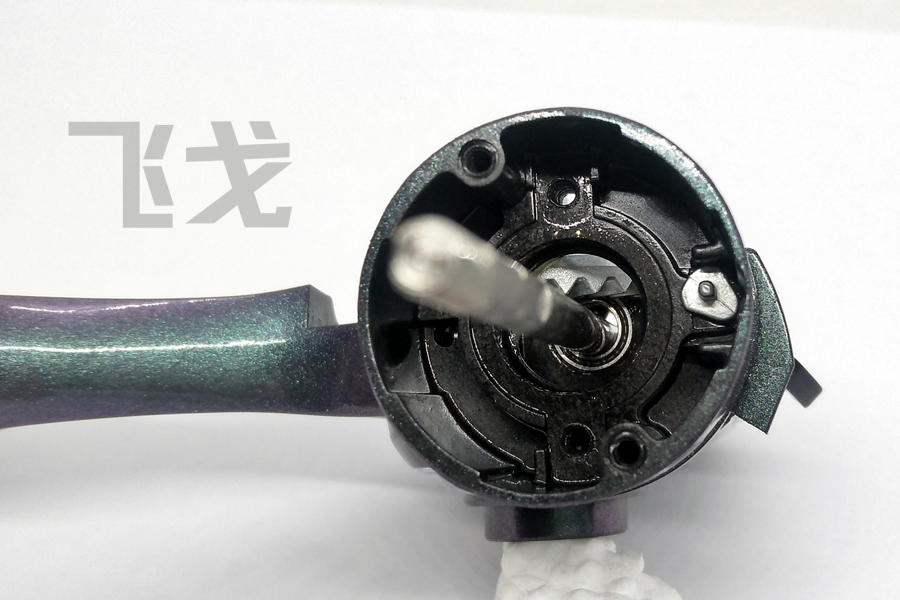

2，安装主体壳轴承

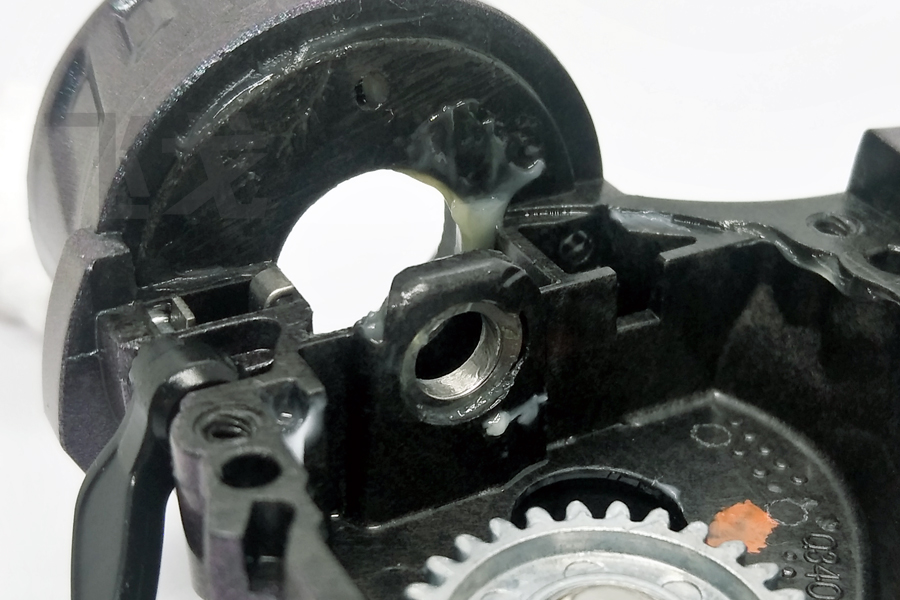

座孔内壁底部有4条不明显的凸肋，轴承放平后，轻轻推入到位，4条凸肋正好卡住轴承

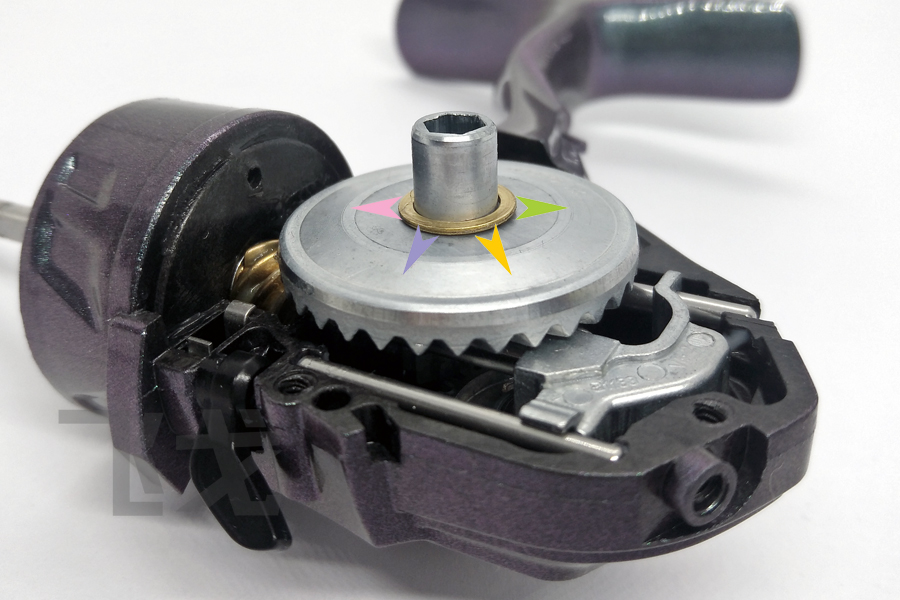

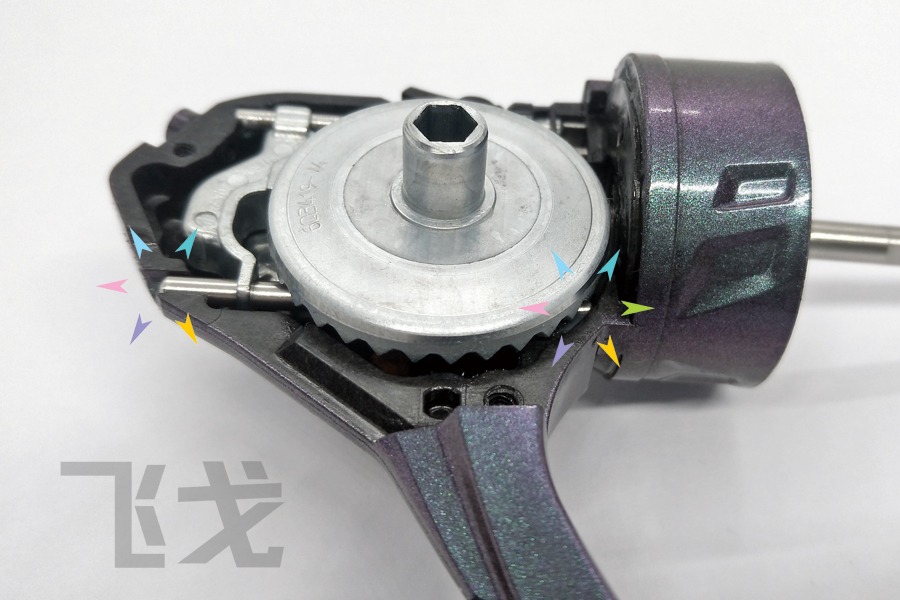

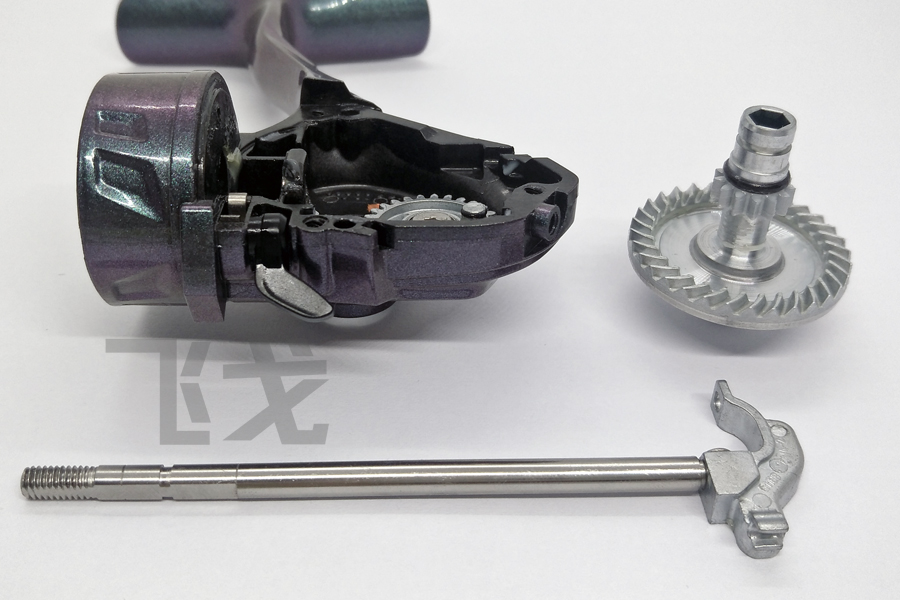

3，安装大齿和主轴滑块套件，这二个部件要配合着一起安装，如果先装了其中一个，另一个则无法装入
转动小齿轮，把小齿轮凸起的小柱转到右边偏下的位置

左手提着大齿的上端口，大齿下端口对准主体壳轴承孔，右手将主轴在大齿中间位置穿过，再穿过齿杆底座轴承，并在前方穿出

主轴滑块套件放平后，大齿下端口也可以插入到主体壳轴承内
此时，小齿凸柱应该在滑块的S型凹槽内

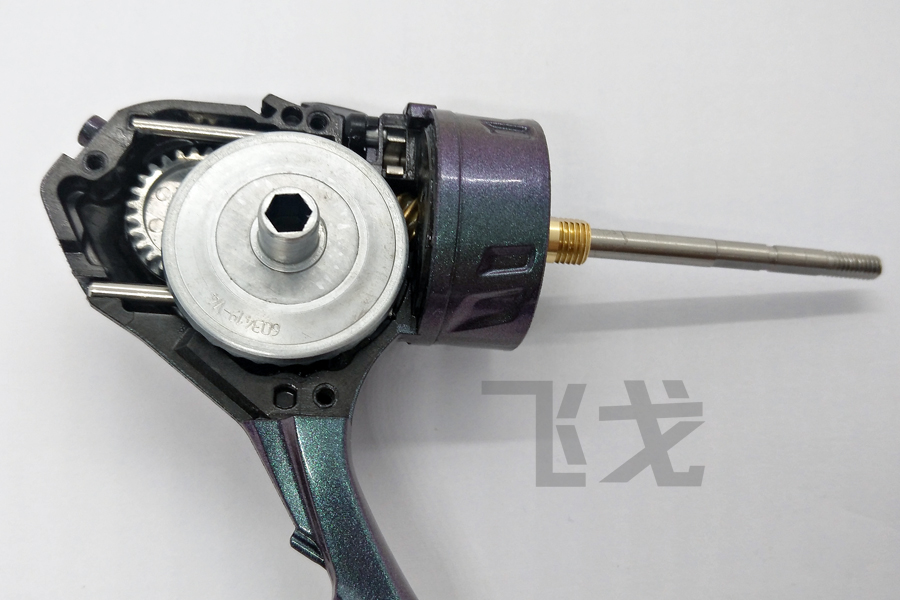

用手按住大齿和主轴滑块套件，整体翻转后查看主体壳轴承有没有被顶出，如被顶出或异位了，把它复位即可

查看齿杆底座轴承有没有被顶出或异位，如有则把它复位好

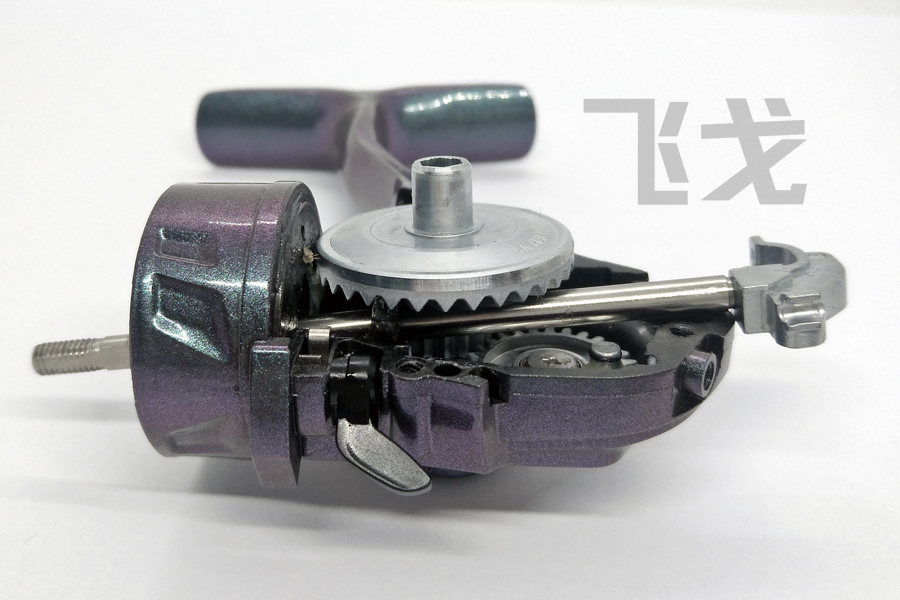

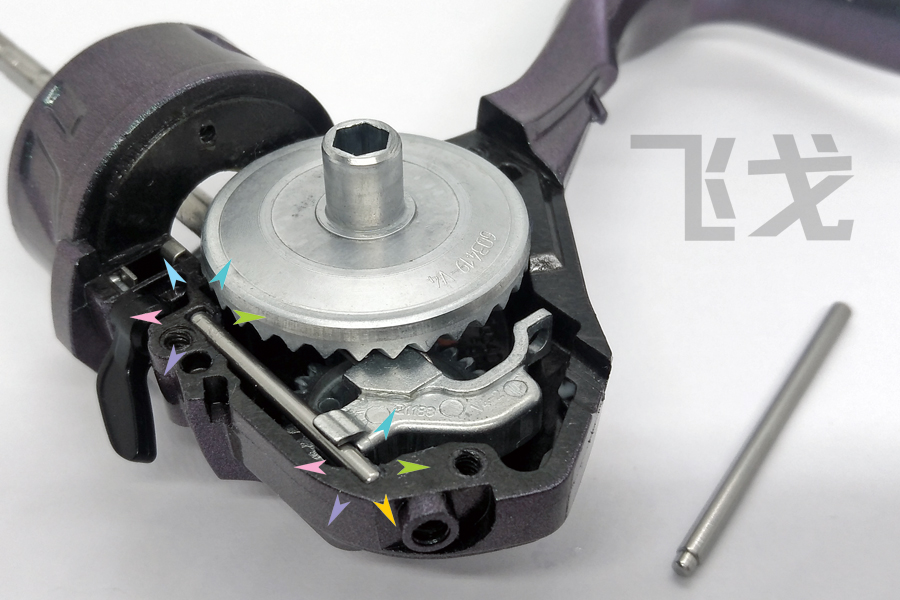

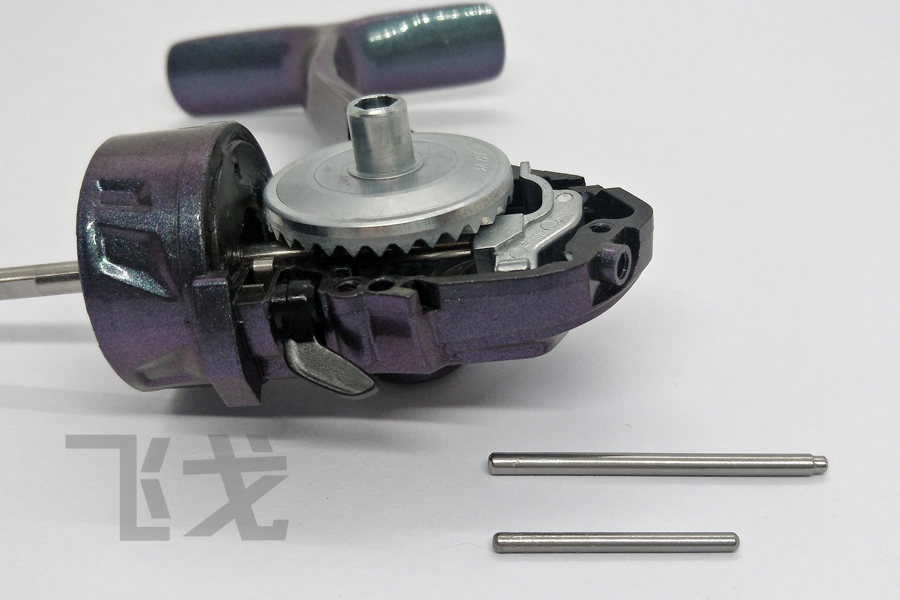

4，安装滑块导杆，它有一长一短二根

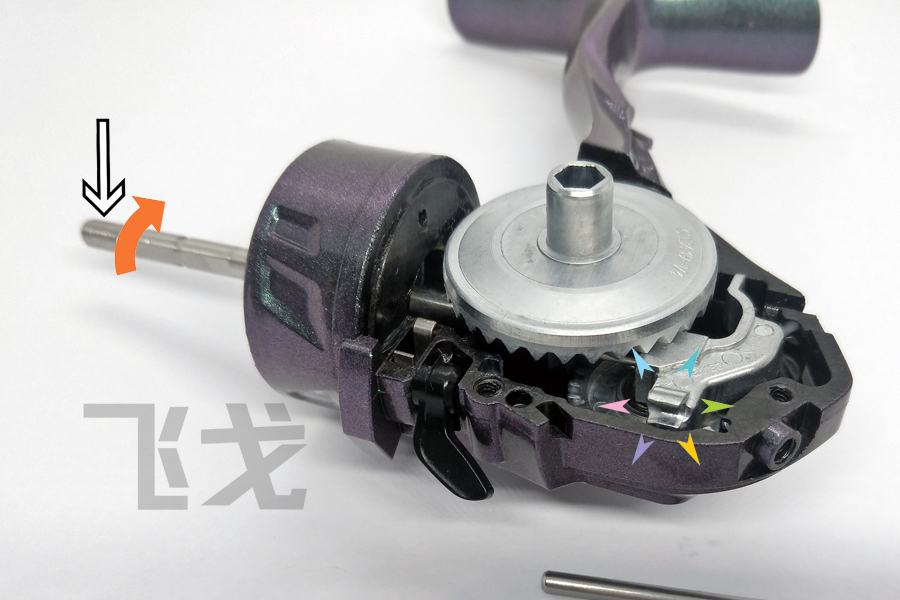

在主轴头部轻压并旋转，使得滑块开口槽向上翘起

把短的导杆安装进滑块开口槽，并且两端扣入到壳体的定位槽内

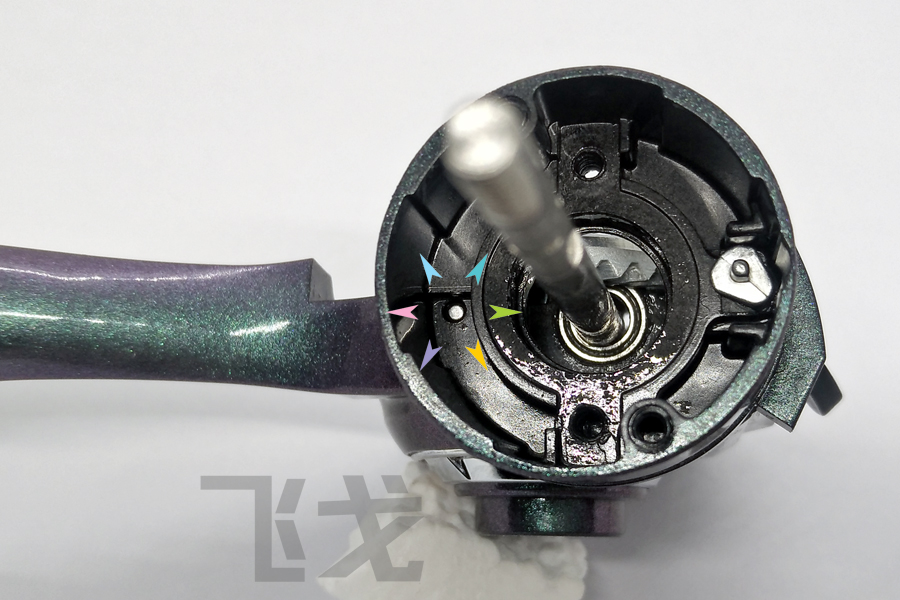

长的导杆从小的一头插入滑块的上导孔，并穿过壳体支撑孔，最后进入壳体前端的定位孔

可在前面查看是否到位

5，安装齿杆与轴承

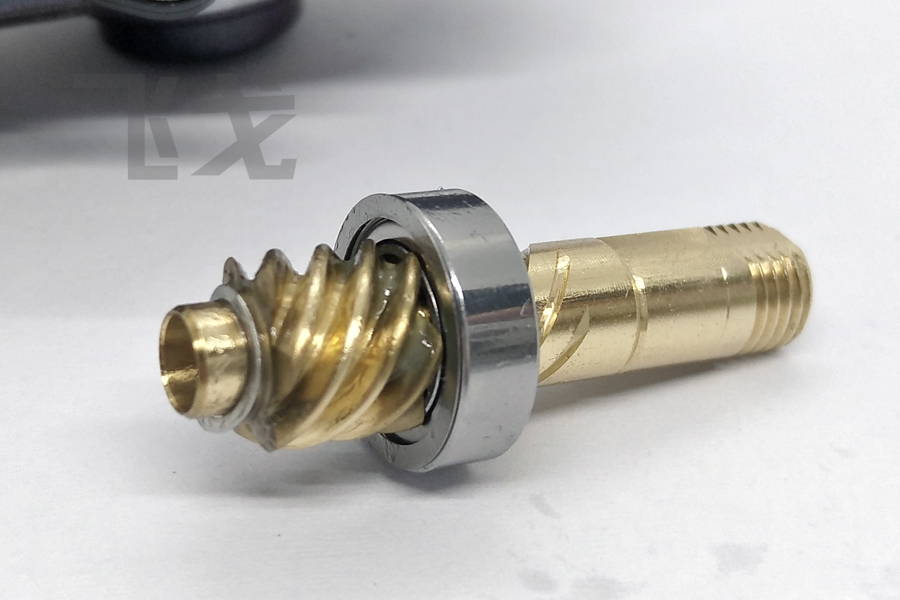

先把它们装在一起，驼背垫的驼背朝下跟底座轴承接触，大垫片贴在轴承下方虚搭着

一起从主轴套入

直至安装到位，轴承上端面跟壳体库面相平

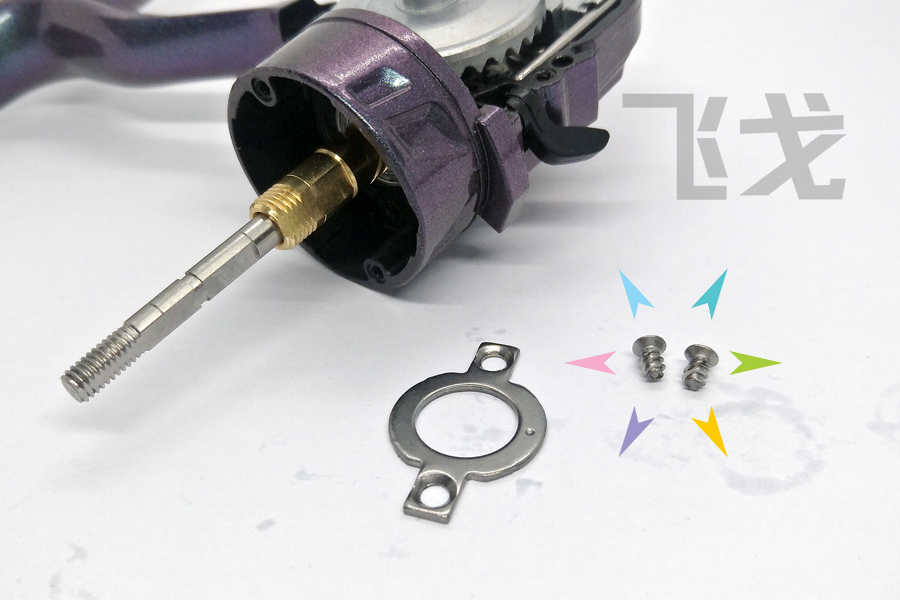

6，安装齿杆轴承压板，螺丝是短的一对

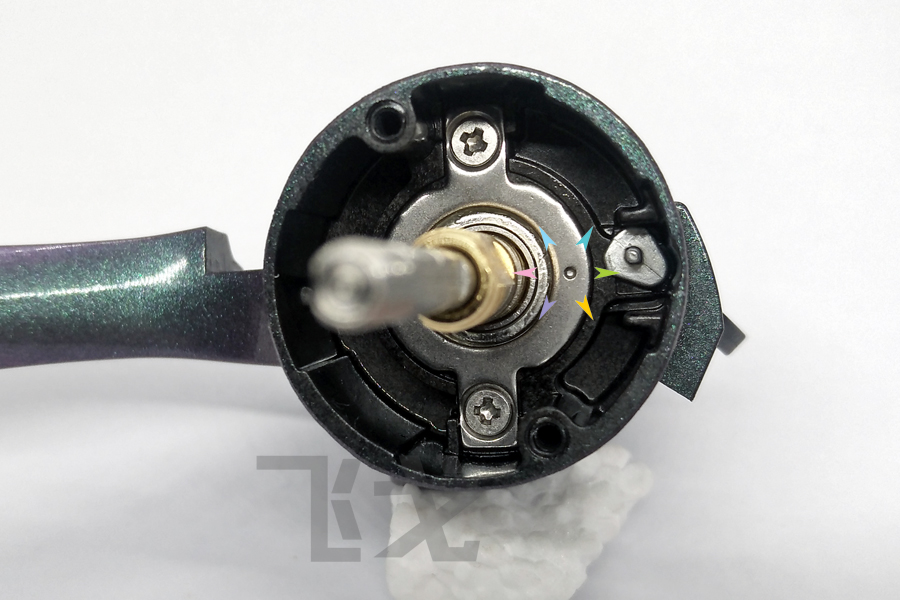

压板圆点对逆止开关，拧上螺丝固定好

此时在导杆上上些润滑油，齿轮啮合面如油不足也可补些，转动齿杆滑块移动应灵活，无卡顿现象，轻试便可，不要让小齿凸柱脱离滑块凹槽

7，安装大齿调整垫，即摇把轴向间隙调整垫片，之前渔轮使用过程中，如果这个间隙是合适的，那么把原来的垫片装上即可
摇把轴向间隙最佳为5-12丝，这个一般不好直接测量，通常用凭感觉的经验测量法，可用手轴向推拉摇把，能感觉到稍有点间隙即可
间隙过大：手感不好，有的会有齿麻，容易造成短时间内齿轮磨损过度
间隙过小：渔轮摇起来重

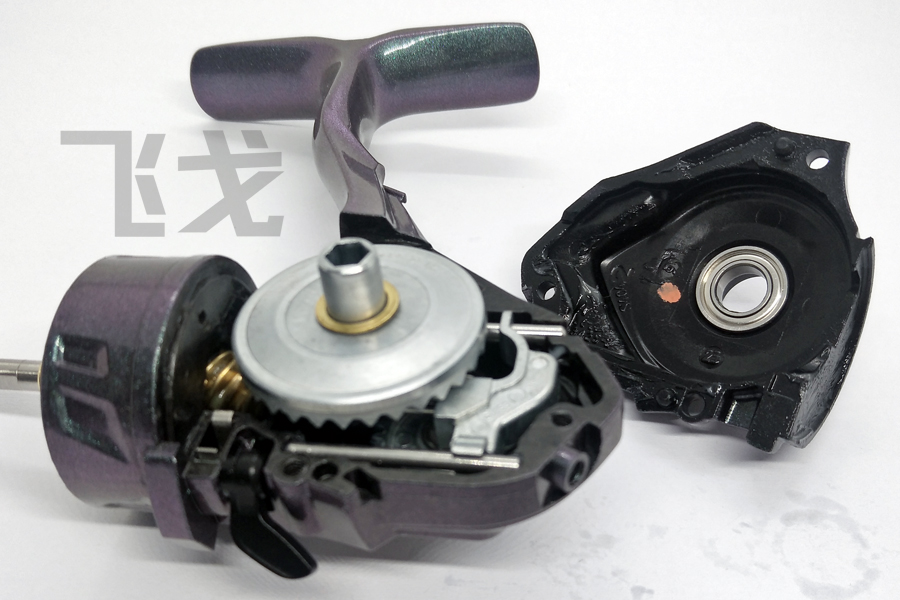

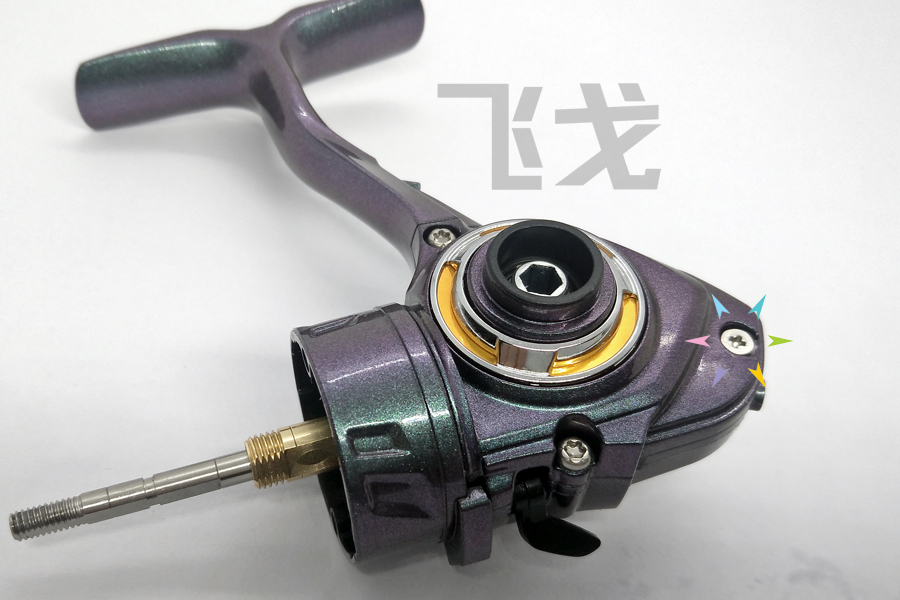

8，安装主体盖，主体盖轴承先装上，有些轴承座孔较松的，也可先把轴承装到大齿上

盖上主体盖，准备拧三颗固定螺丝，二颗是圆头的，一颗是平头的

拧上螺丝，平头的在后面的位置，圆头的需要用T9内六星螺丝刀

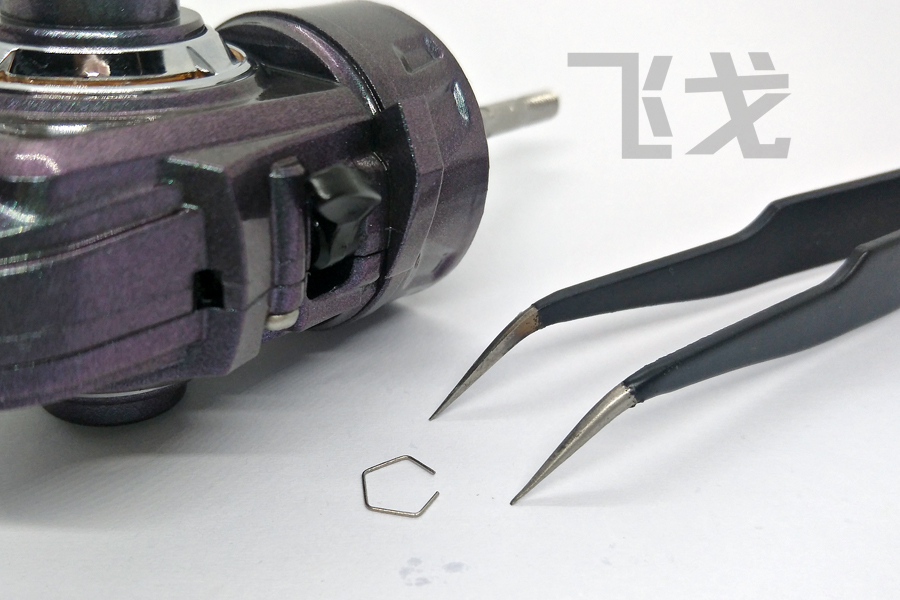

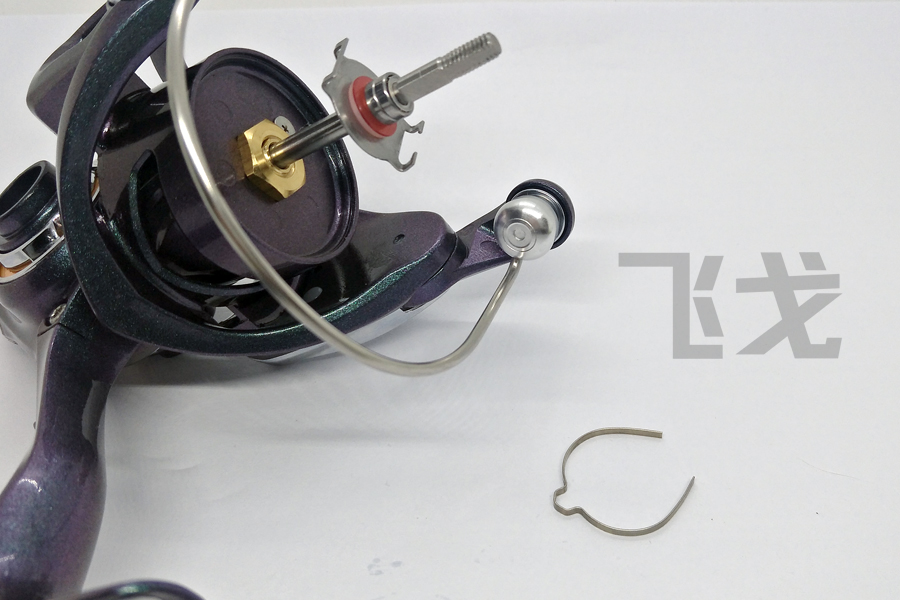

9，安装大齿卡簧，可用尖头镊子

用尖头镊子把它张开后套入大齿端口，收回镊子后，使得卡簧卡入大齿端口的凹槽内，它的作用是固定主体壳轴承，防止轴承逃出

10，安装单向轴承

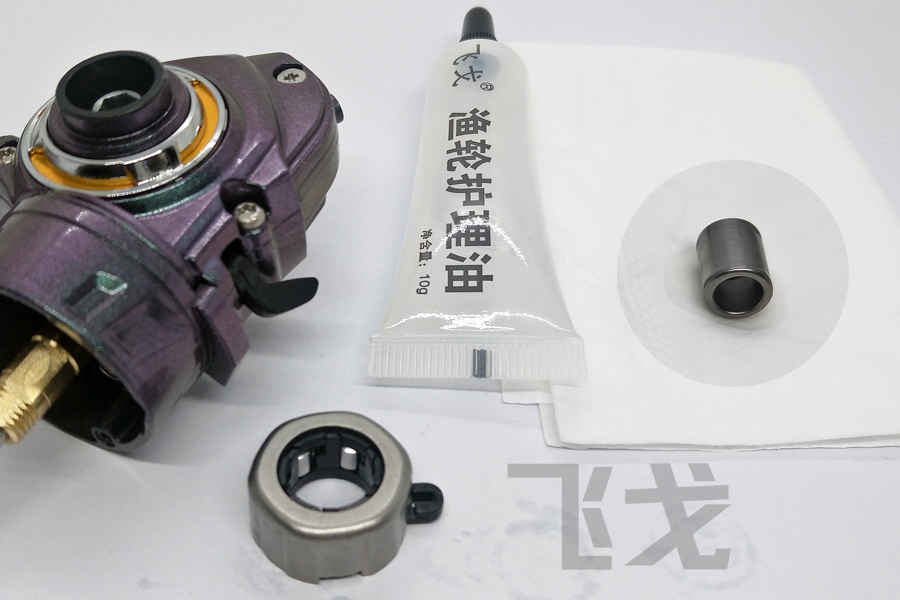

小心的将单向轴承的中心柱取出来，放置在干净的纸巾上
用纸巾擦试干净中心柱，在干纸巾上滴1-2滴渔轮护理油，推荐您使用飞戈渔轮护理油，因为飞戈的粘稠度为最佳
将中心柱在油滴上滚，这样能使中心柱的表面涂上一层薄薄的均匀的油膜，油膜的粘稠度直接影响到稳定性和逆止性能

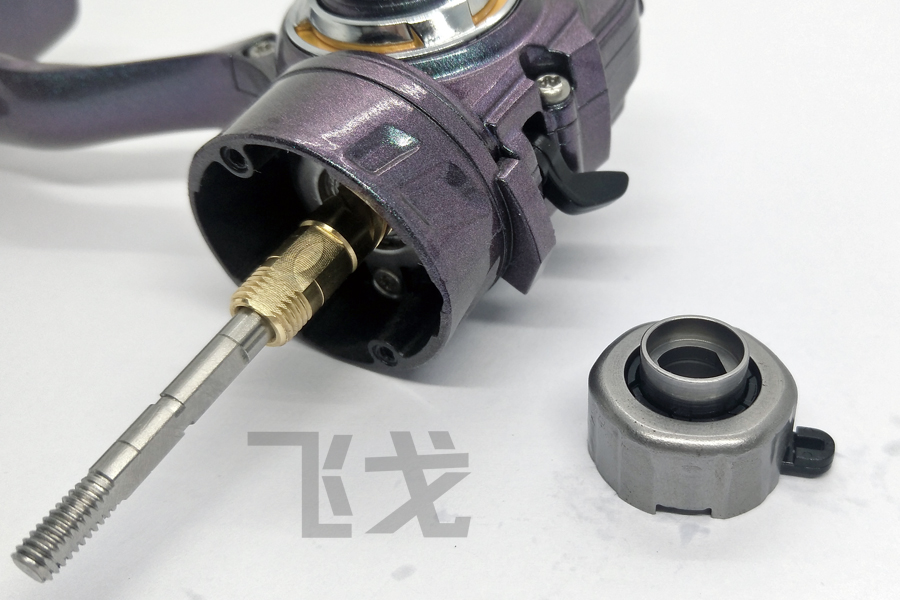

将单向轴承本体装入
逆止开关拨动柱位于吐舌中间

将单向轴承中心柱装入
中心柱的凹口在上面

11，安装单向轴承室盖，有龙骨的一面向下扣住单向轴承，如果装反，单向轴承是不起作用的

拧上螺丝，这时来检查，打开逆止开关，齿杆正反都可以转，关上逆止开关，齿杆只能一个方向转

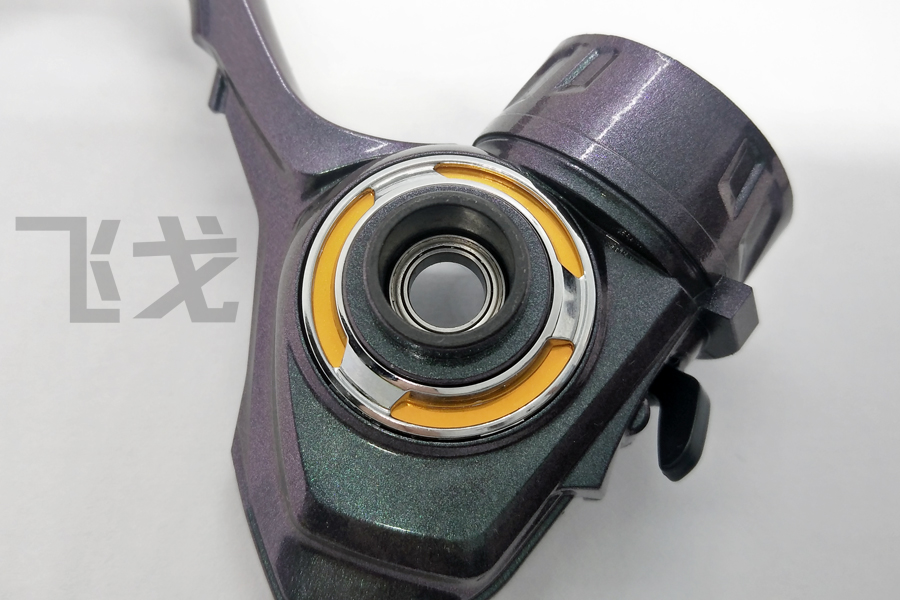

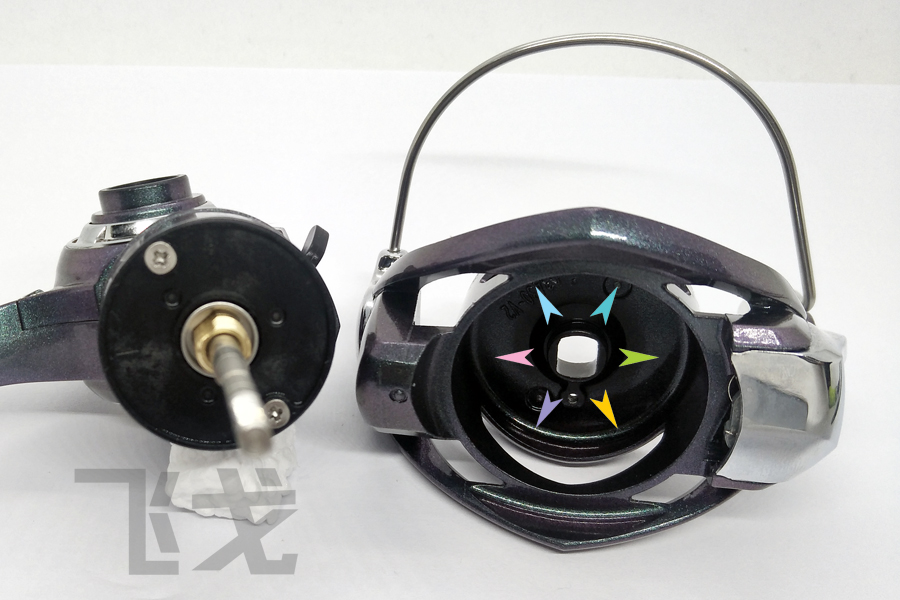

12，安装线杯座总成

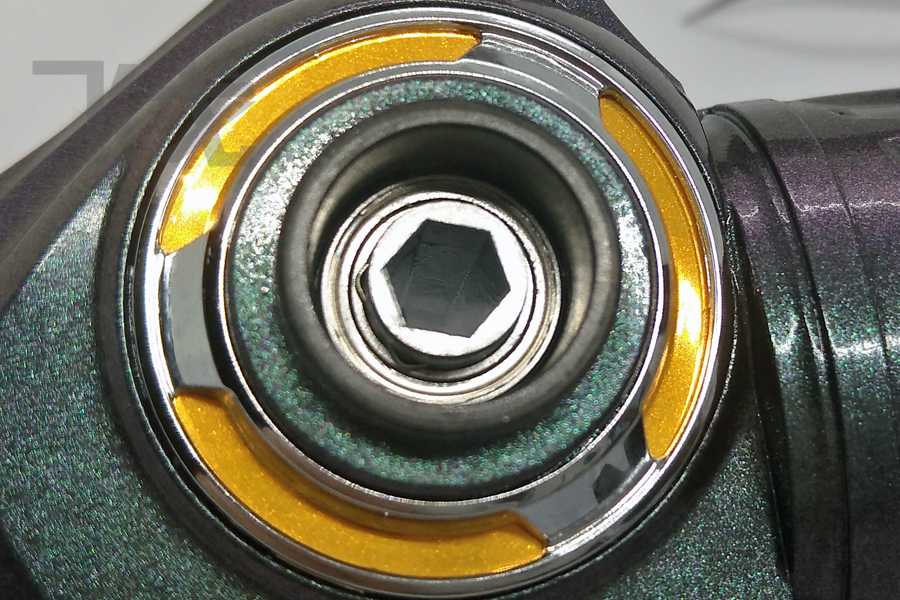

内部的中心孔柱正好跟单向轴承中心柱的凹口配合

轻轻摆动着慢慢安装到位，六角螺母中间凸起的一面向下，跟线杯座中心孔库边配合

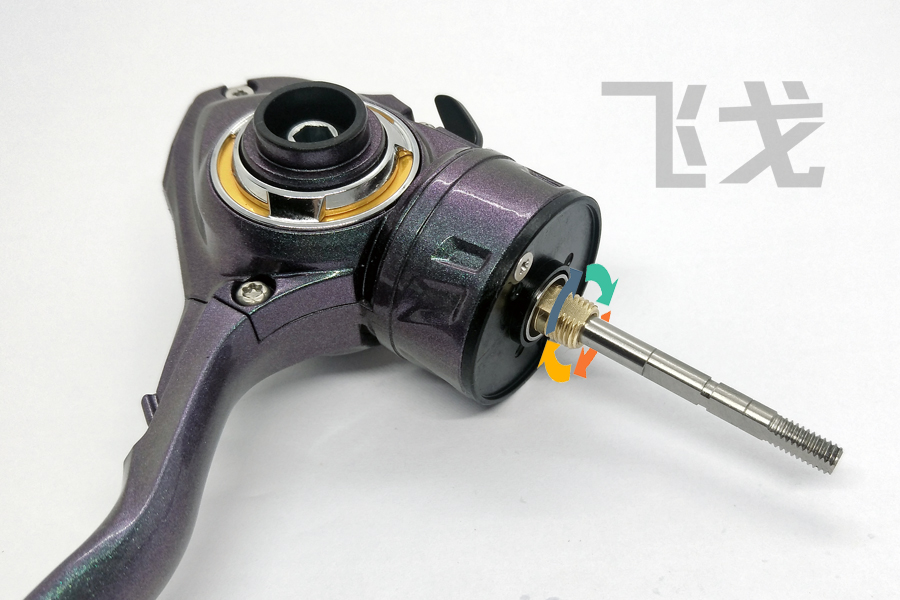

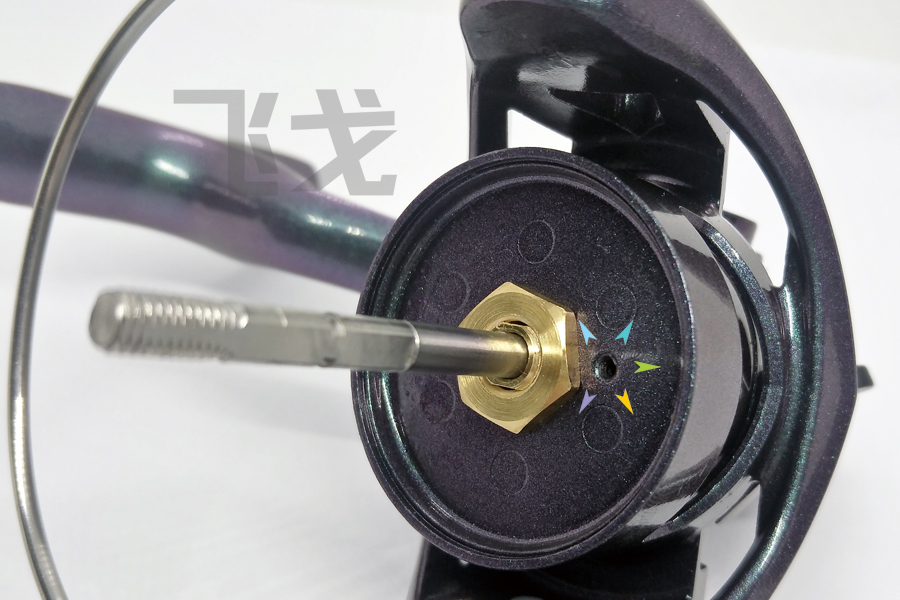

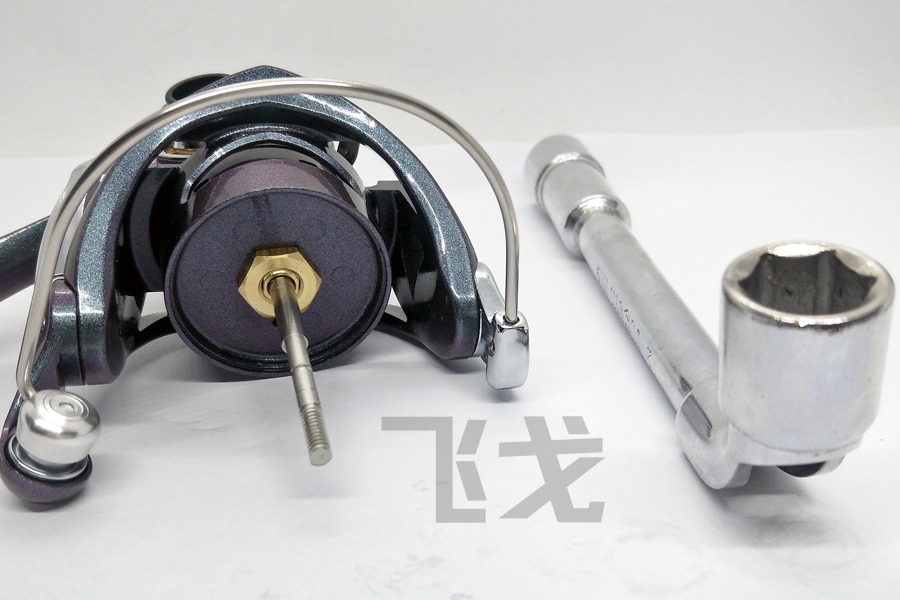

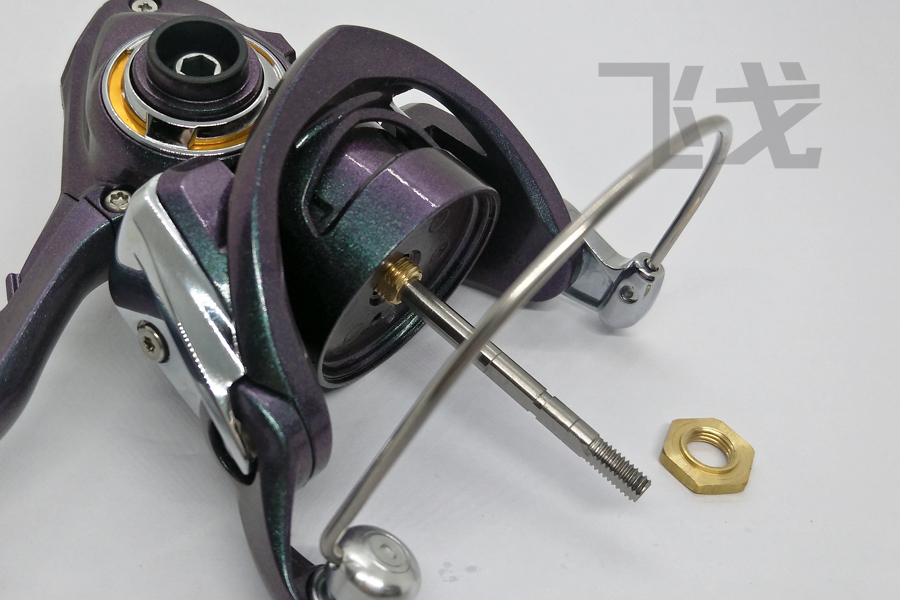

13，拧上六角螺母，用12mm穿孔烟斗六角扳手,顺时针方向拧紧
如果没有专用的烟斗扳手，可用开口扳手谨慎操作
千万不可用老虎钳
一钳下去能使整个渔轮报费!!

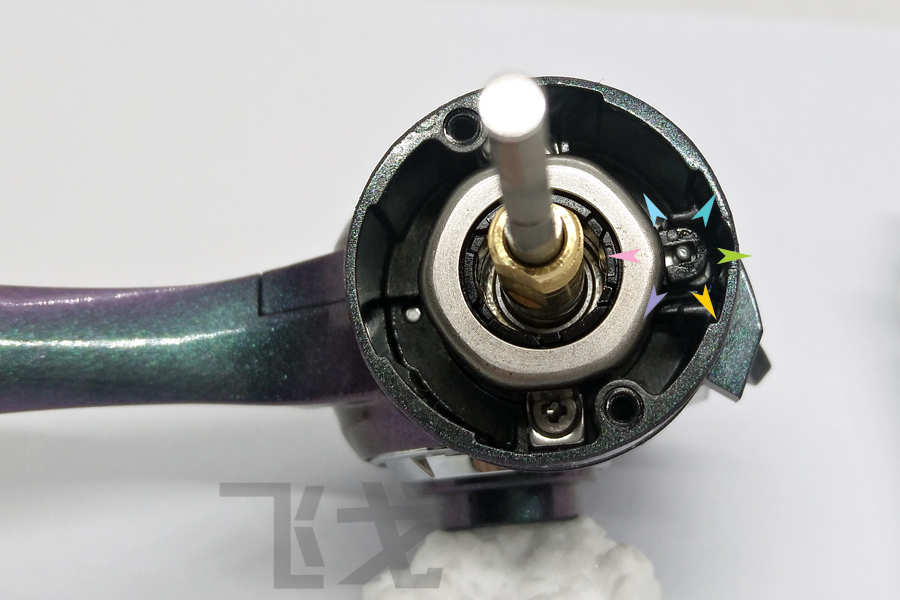

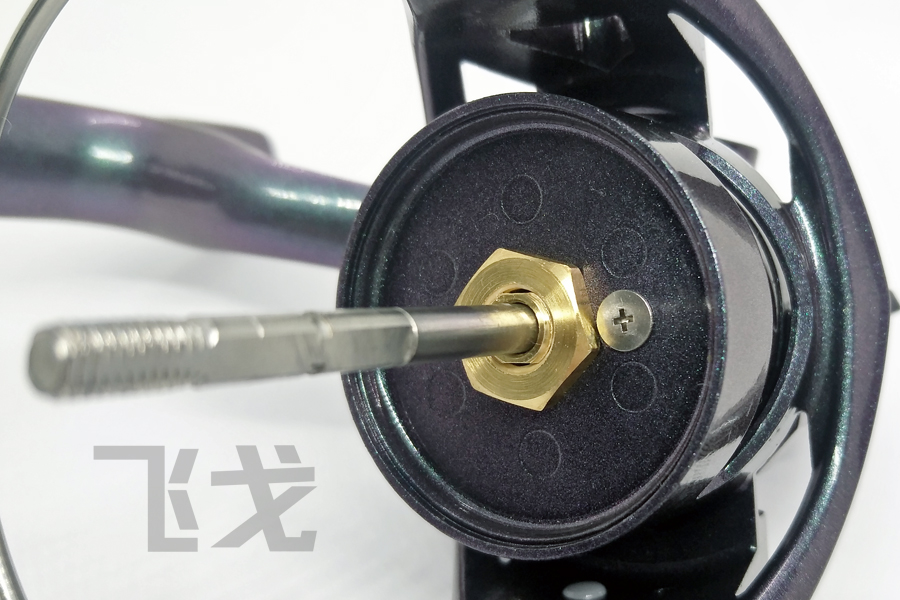

14，安装防松螺丝，六角螺母快拧紧时，应留意防松螺丝孔的位置与螺母旋松时方向，使得螺母趋向于松动时，防松螺丝能在第一角度行程内顶住六角螺母，起到防止它松动的目的，六角螺母的松紧程度还要合适

用细十字螺丝刀(刀头PH00为最佳)拧上防松螺丝

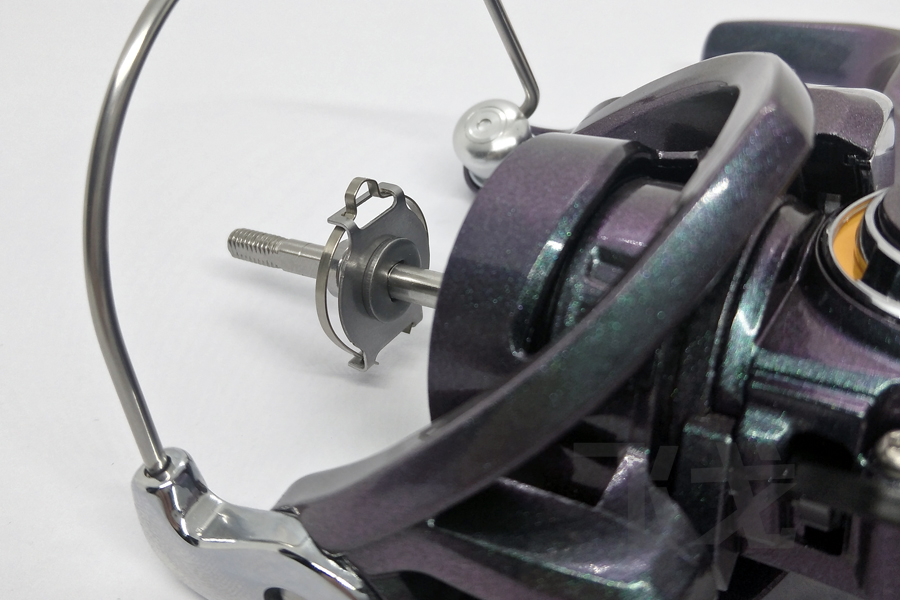

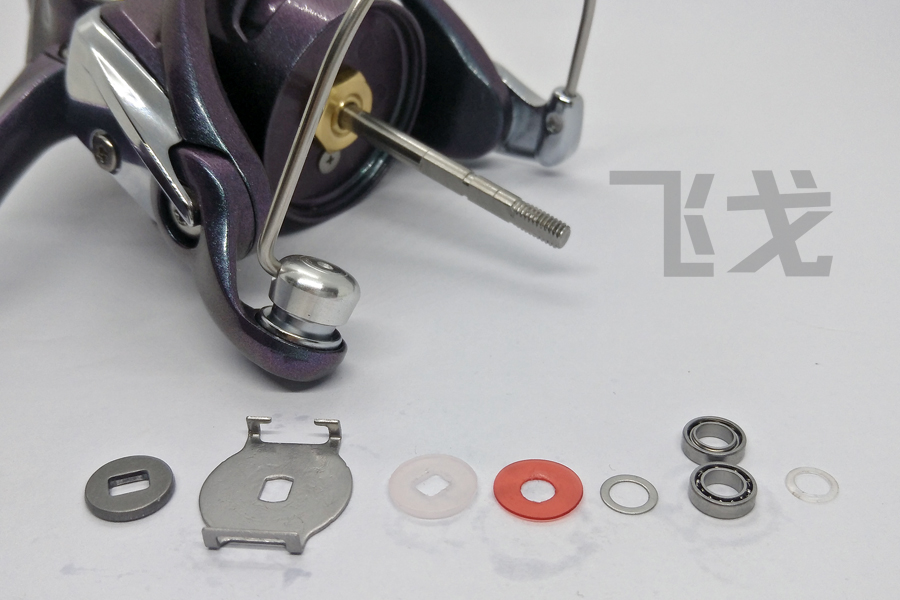

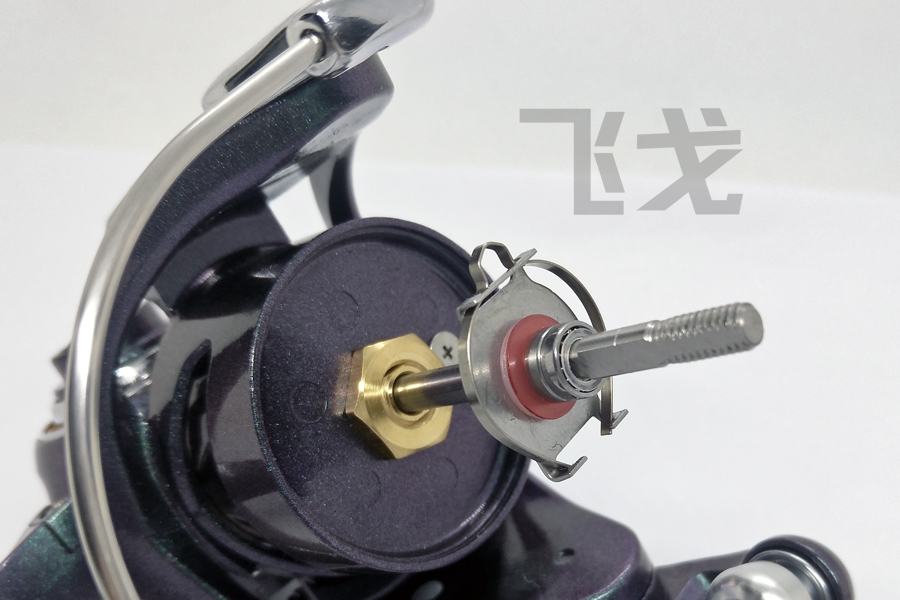

15，安装线杯定位发声音装置，依次在主轴上装入，加强垫（平的一面向上托保持架会更稳）、保持架、方孔塑料厚垫、圆孔定位调整垫、小铁垫、2个轴承、轴承防脱垫

安装发声簧片

发声簧片的开口对保持架的开口位

从后面看是这样的

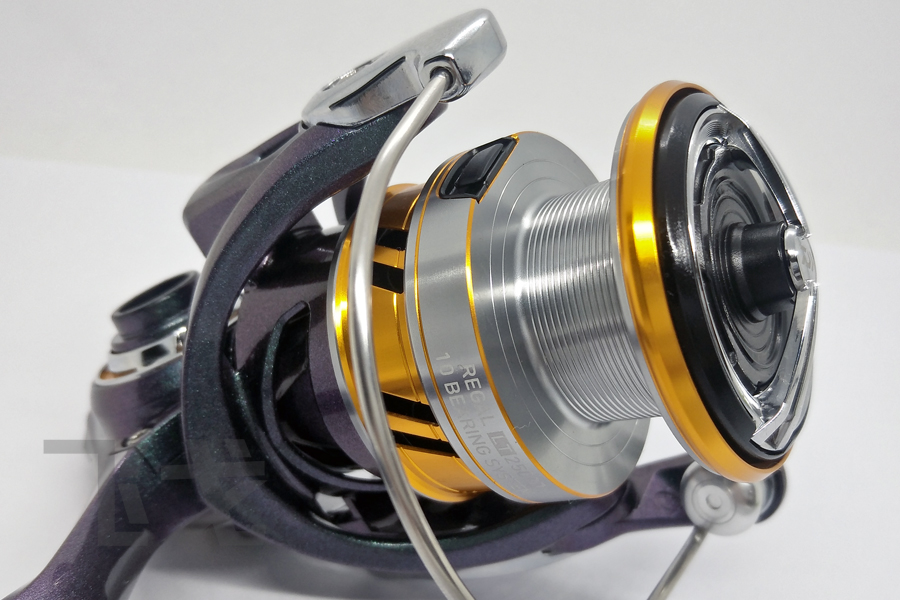

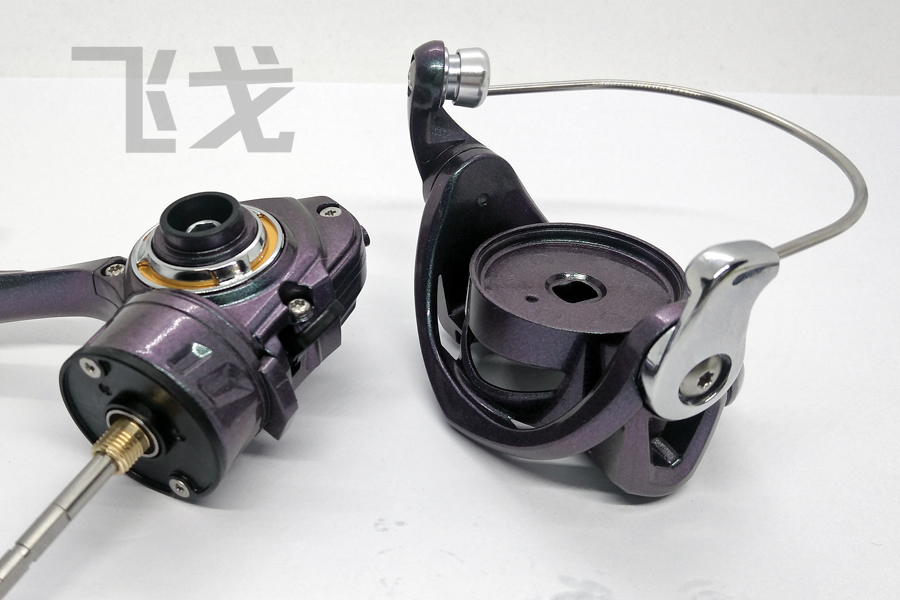

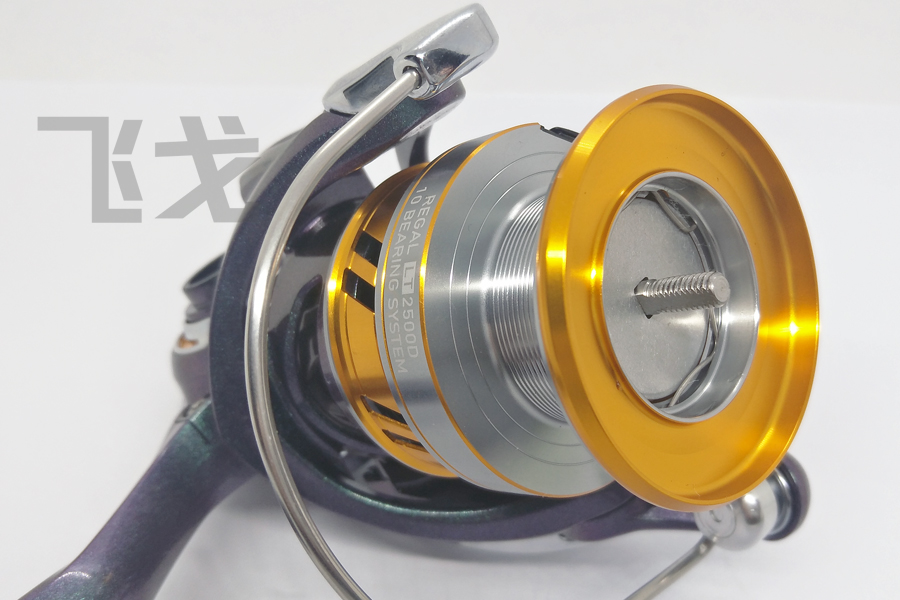

16，安装线杯，把线杯穿到主轴上，轻轻的边旋转边推入到位，以避免引起发声装置损坏

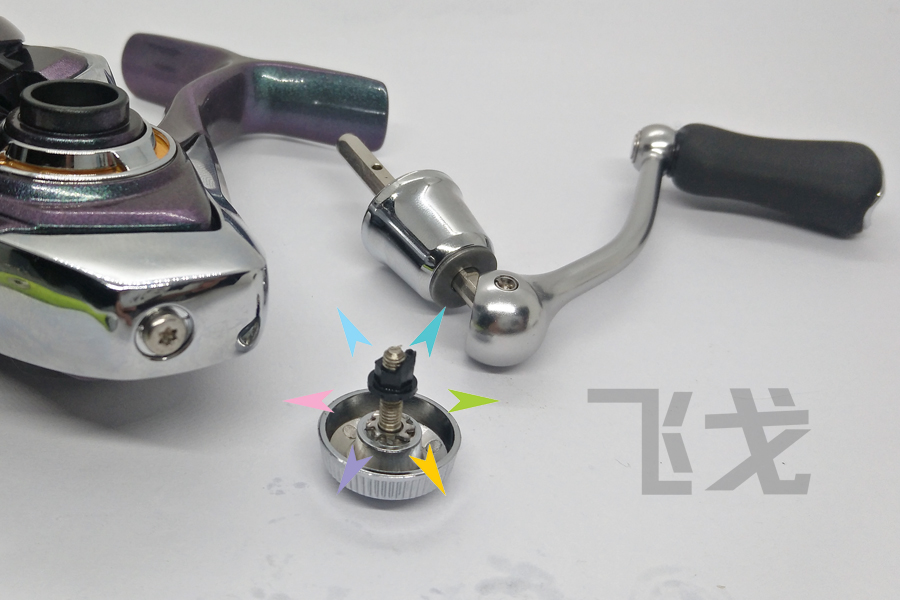

17，安装泄力盖，平常放置时拧至2-3成紧即可
这里可边拧紧，边旋转线杯，检查泄力是否平稳增加，放松时泄力平稳减少

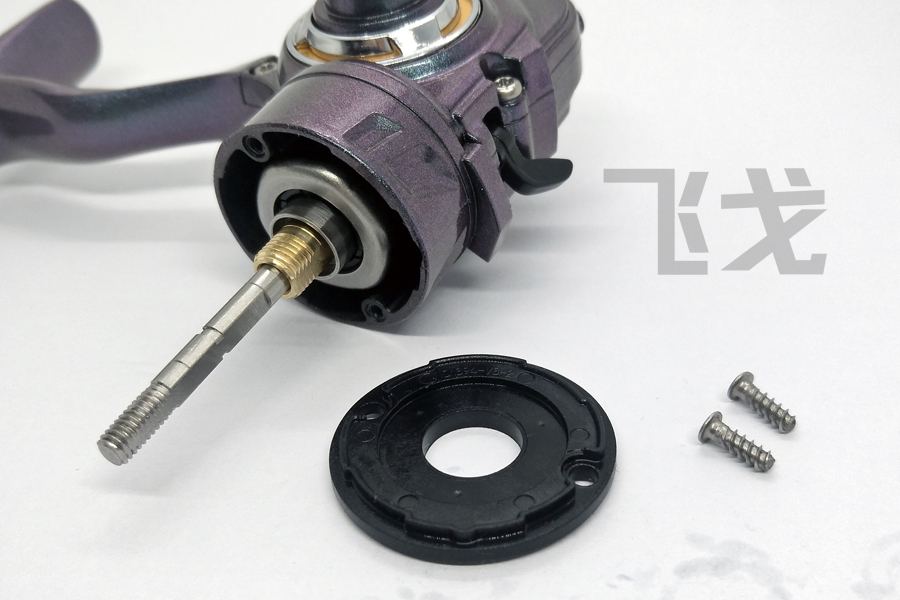

18，安装后盖，后盖的二端分别对主体壳的二个卡位
用内六星螺丝刀(刀头T8为最佳)拧上螺丝

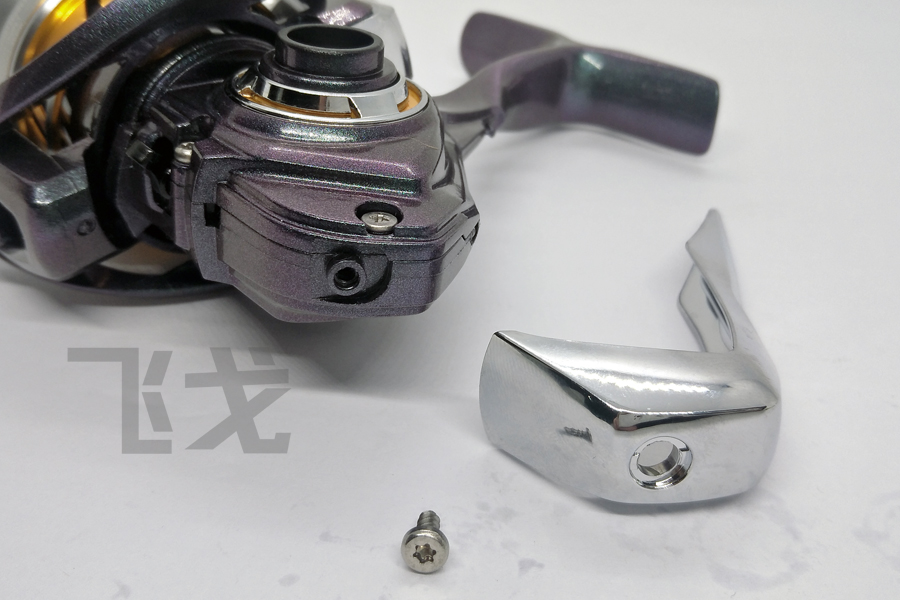

19，安装摇把，摇把锁紧螺丝的飞花垫和六角塑料垫不可少
有些新手会吐槽六角塑料垫毛刺这么严重，做工不严谨，其实不是，它是故意设计成这样有尖角的

把摇把从自己摇轮顺手的一侧插入，然后在对面拧紧锁紧螺丝即可

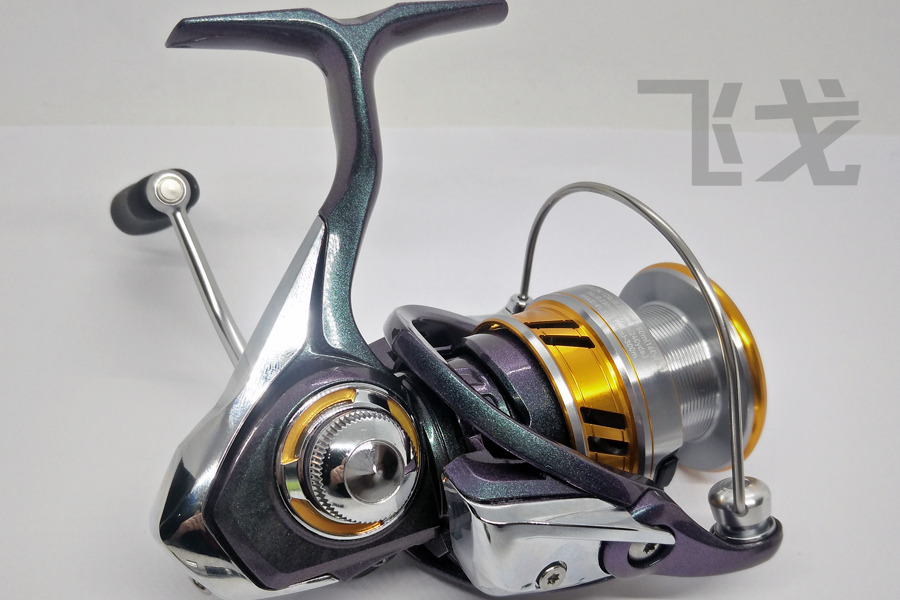

至此，渔轮安装完毕

常见问题

1, 安装线杯座总成时，如果不能很好的装入到位，可将单向轴承中心柱取出后，先安装在线杯座总成上，然后旋转着慢慢装入

2，刹车力并不是平稳的增减的，这是ATD自动调节泄力在起作用

注意事项

作钓时，泄力盖不要拧太松，特别是抛投时要注意
