禧玛诺SHIMANO

渔轮如何拆解

纺车轮拆解步骤、注意事项等
以22版SAHARA 2500S型渔轮为例

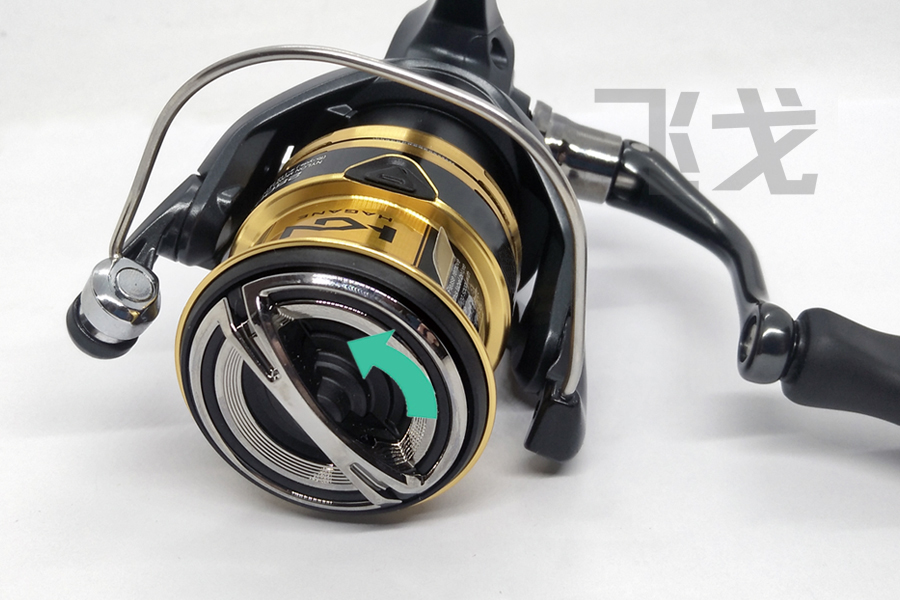

1，拆线杯和泄力盖，将泄力盖拧松方向一直拧

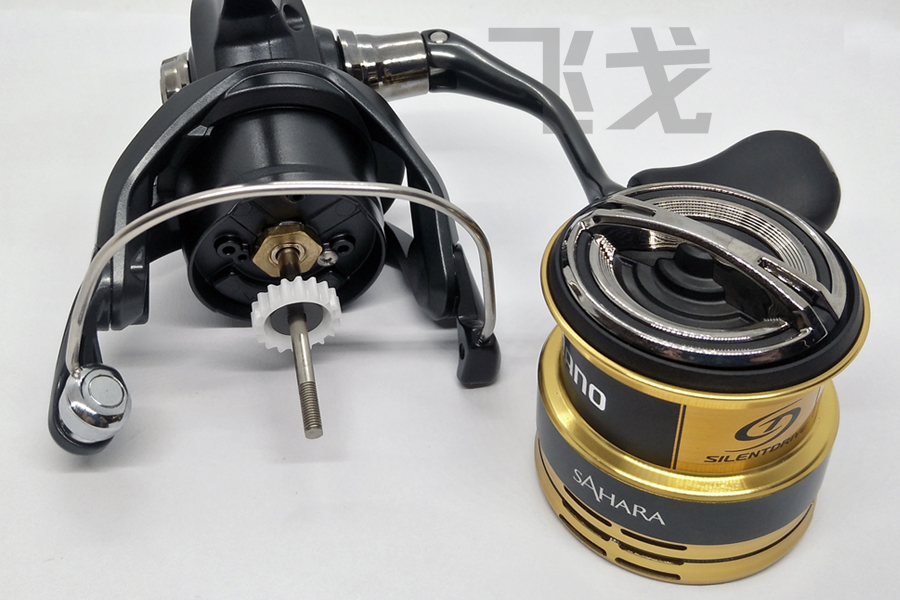

将线杯和泄力盖取下

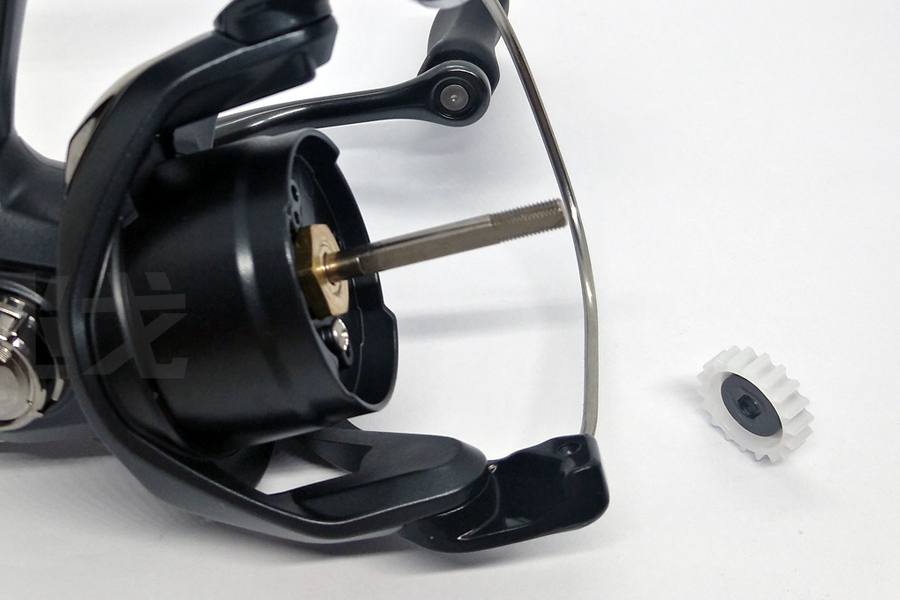

2，拆线杯定位发声齿，用三个手指捏住，往外拉

连同底部的铁片一同取下

3，拆摇把，将摇把对过的摇把孔盖帽逆时针方向拧下

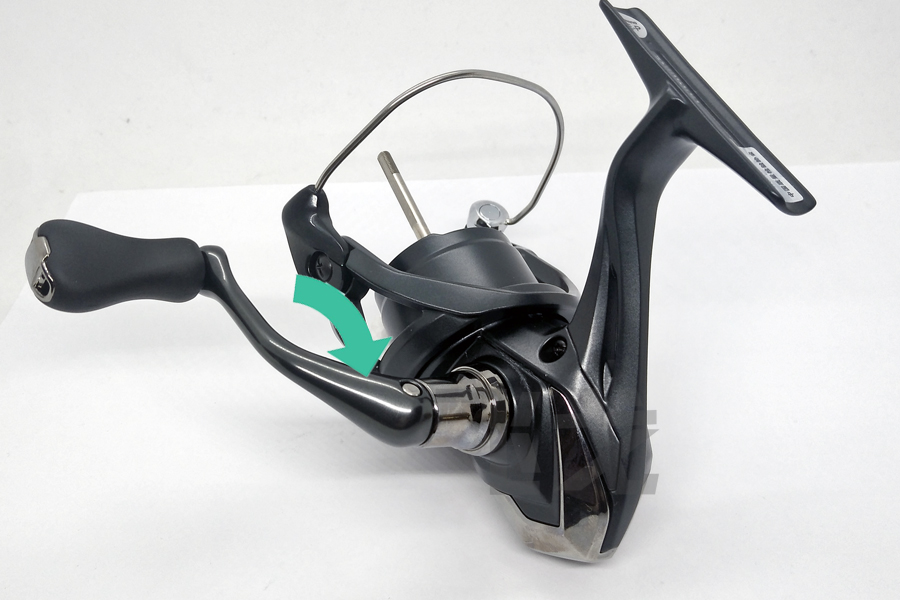

然后一手握住整个渔轮，使得线杯座也不会转动，另一手往后（反向）转动摇把，这时摇把便会松动，继续转动直至摇把脱离轮体

取下摇把

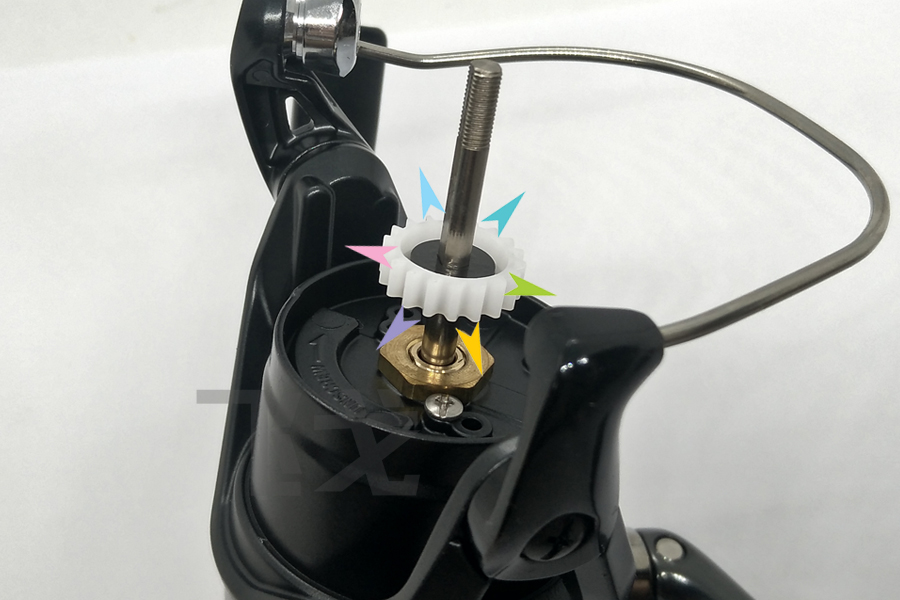

4，拆六角螺母防松螺丝，用十字螺丝刀逆时针方向拧

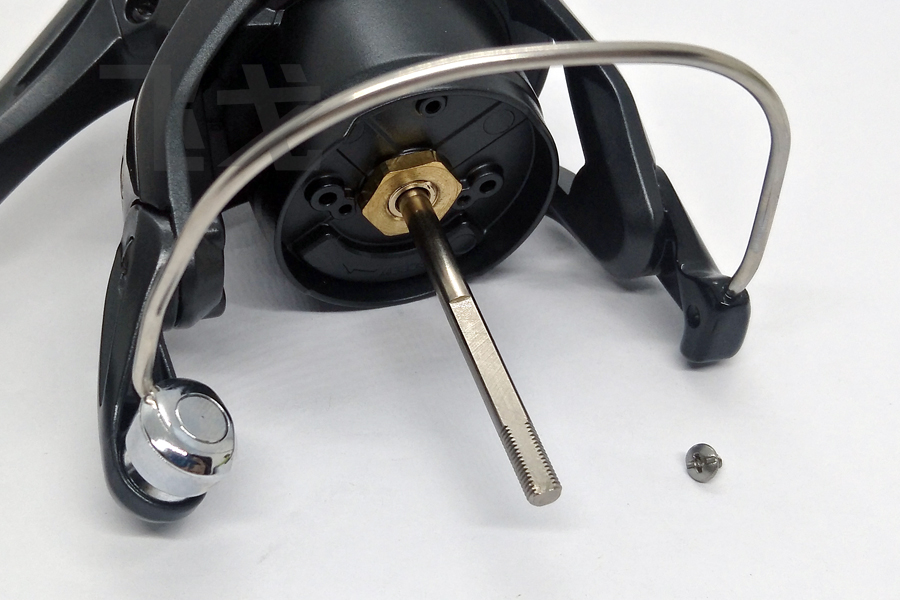

取下防松螺丝

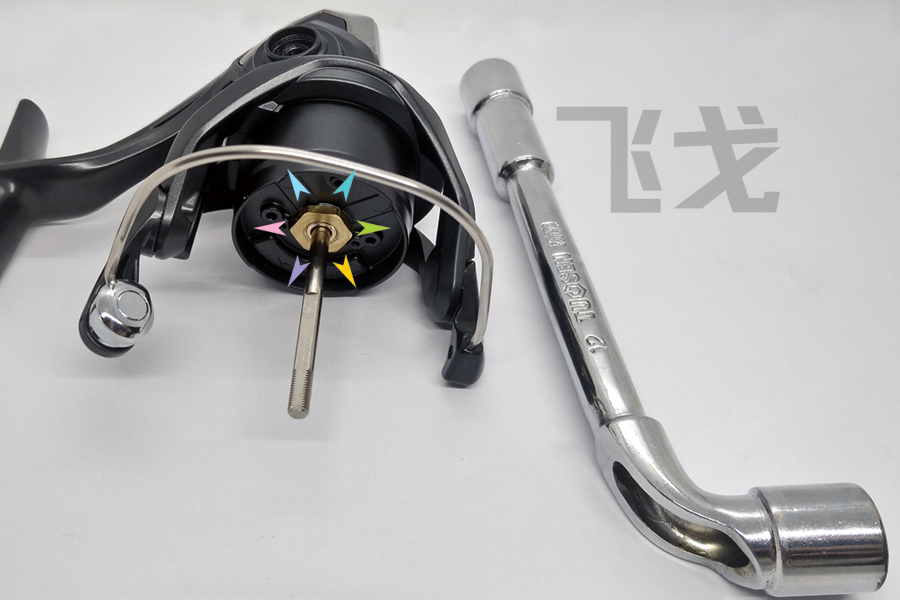

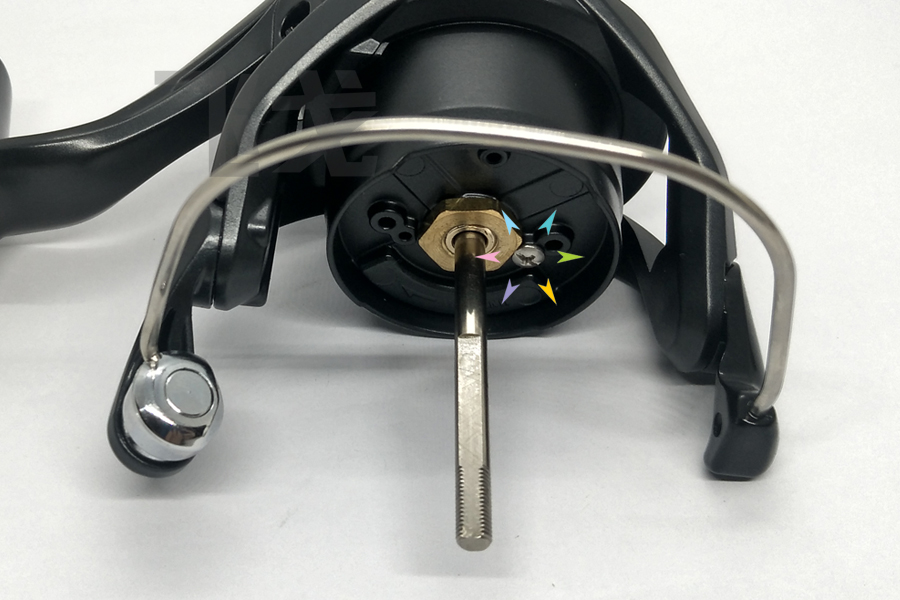

5，拆六角螺母，用12mm穿孔烟斗六角扳手,顺时针方向拧松
如果没有专用的烟斗扳手，可用开口扳手谨慎操作
千万不可用老虎钳
一钳下去能使整个渔轮报费!!

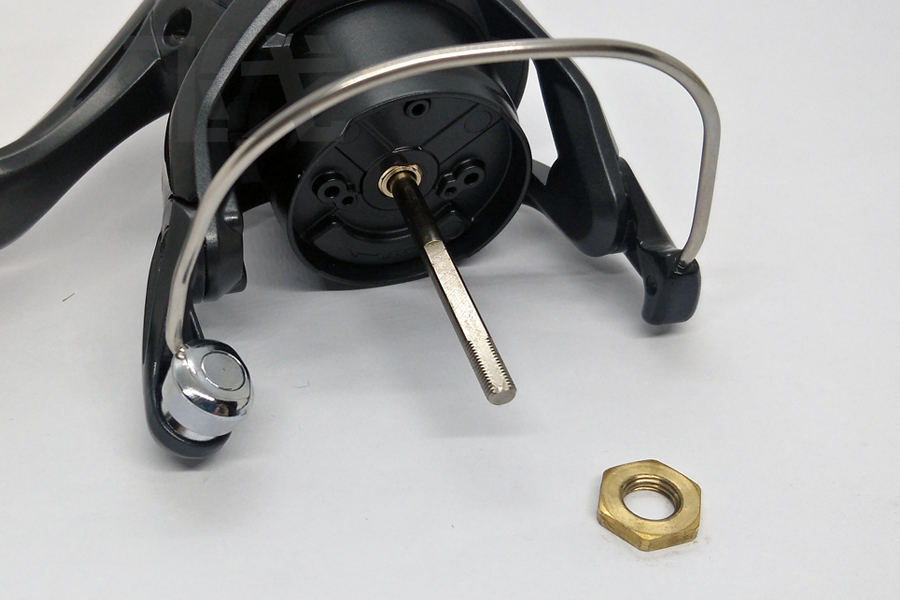

取下六角螺母

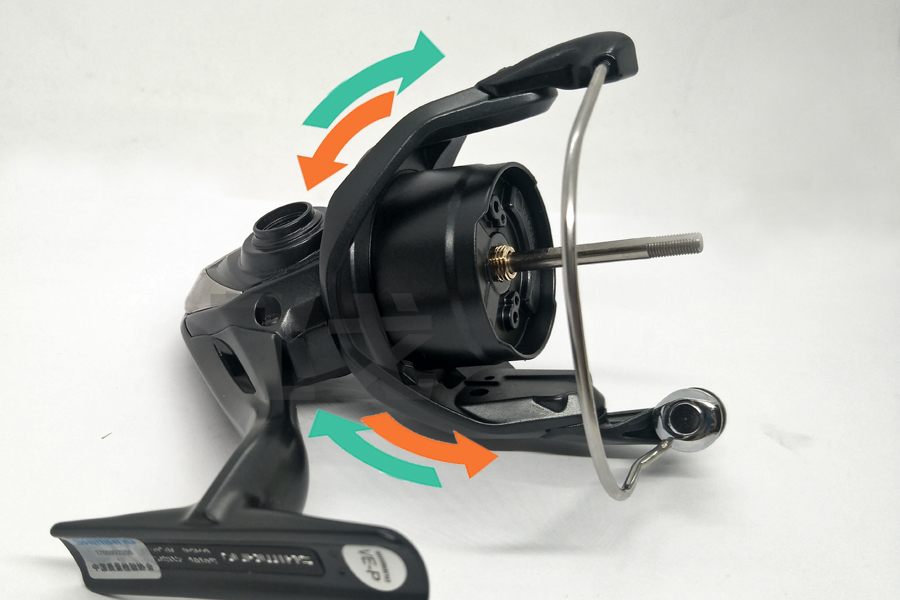

6，拆线杯座总成，先用手转动，使主轴处于最低点，然后左右摆动使它松动

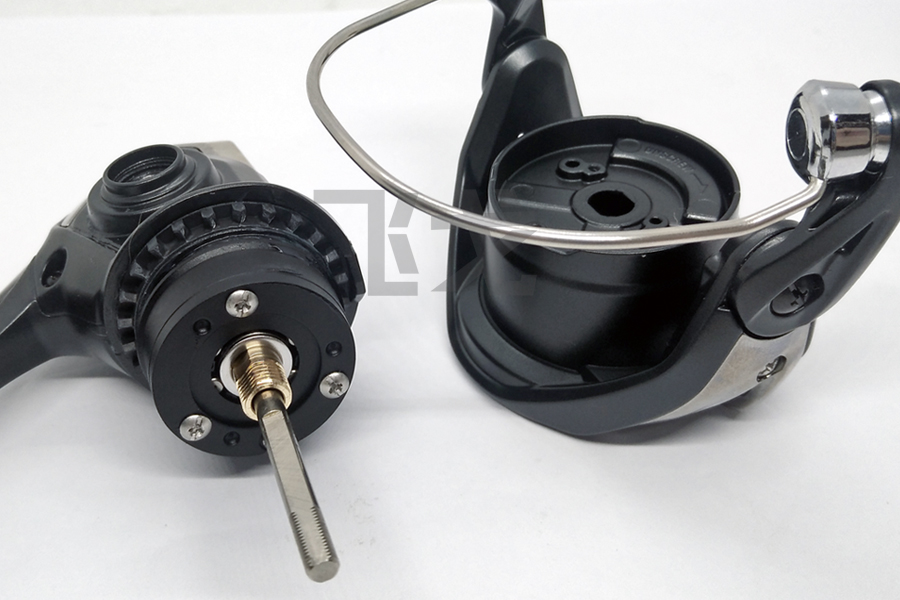

取下线杯座总成

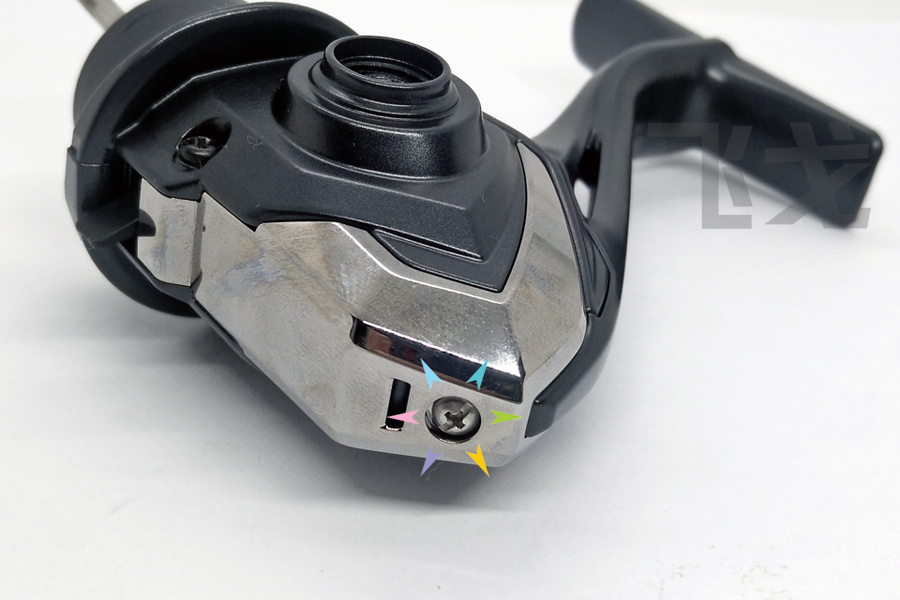

7，拆后盖，用十字螺丝刀逆时针方向拧

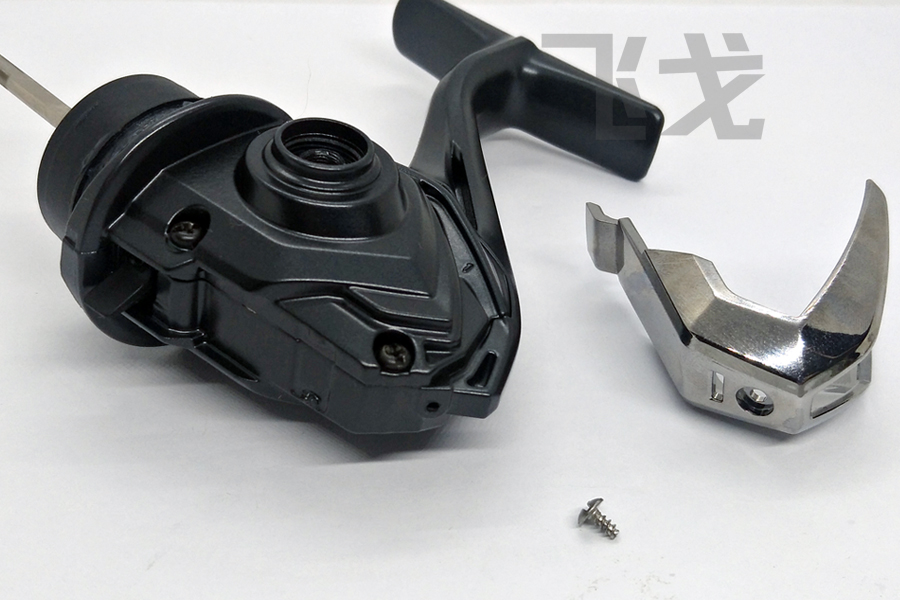

用拇指和食指轻捏后盖的两边取下

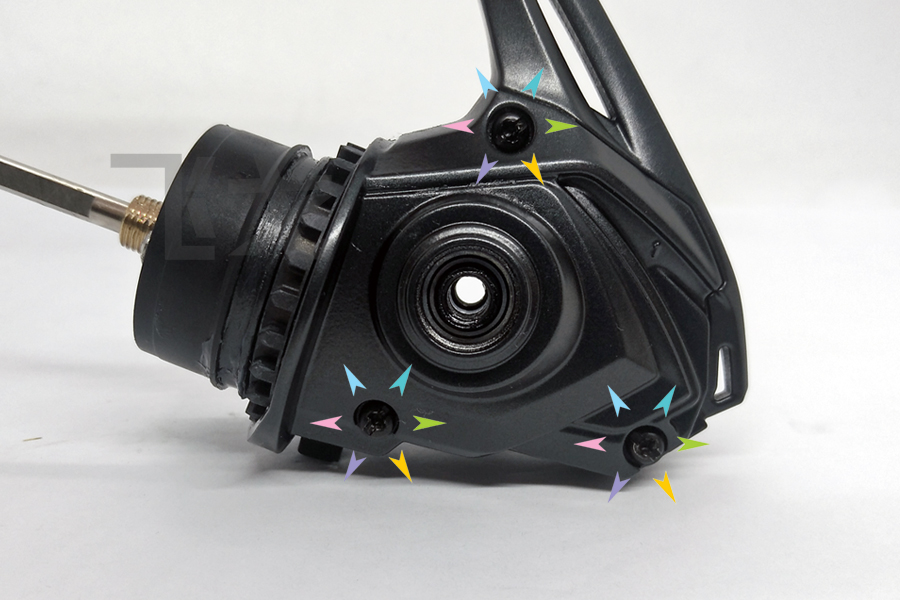

8，拆主盖，用十字螺丝刀逆时针方向拧三个螺丝

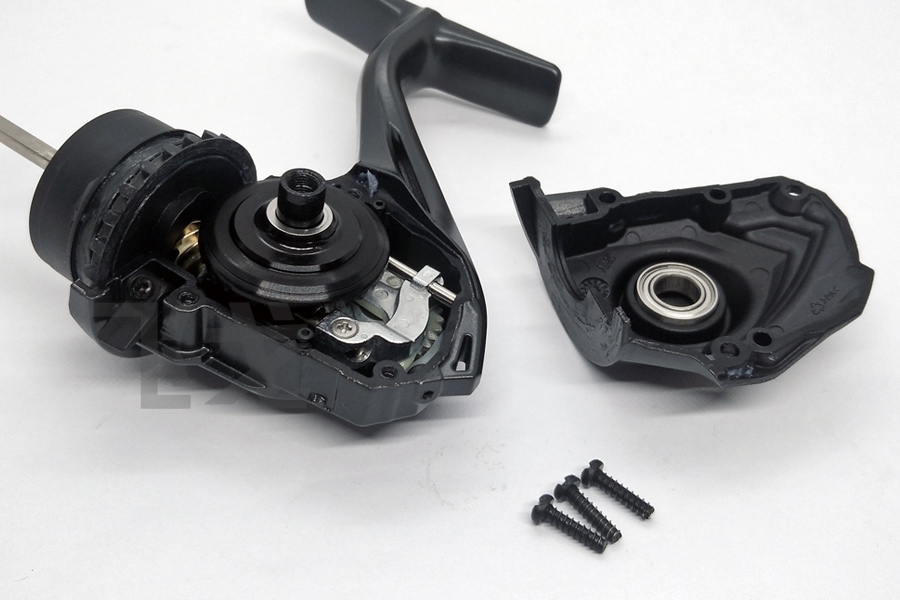

打开主盖

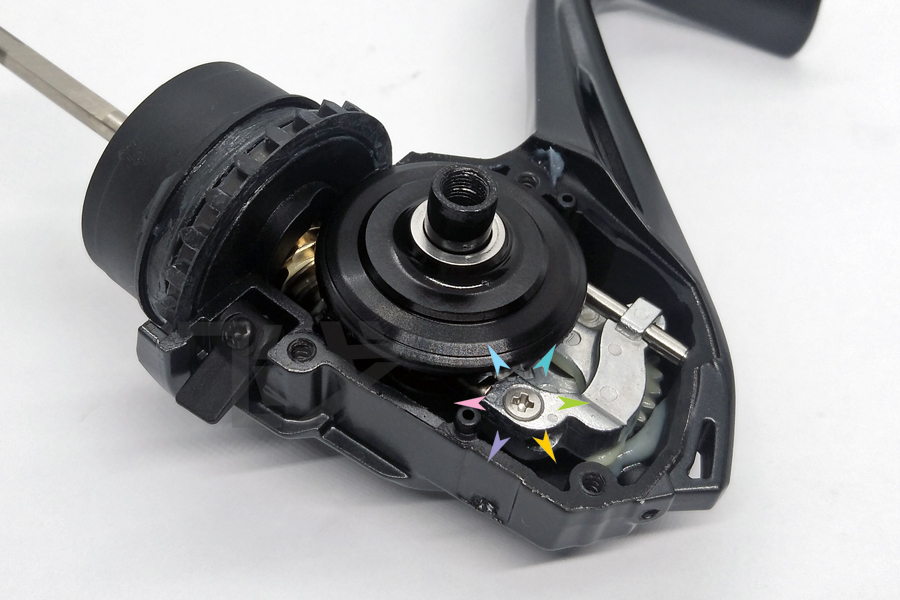

9，拆主轴滑块连接螺丝，用十字螺丝刀逆时针方向拧
注意不要拧毛
这颗螺丝如有滑丝或弯曲需要更换

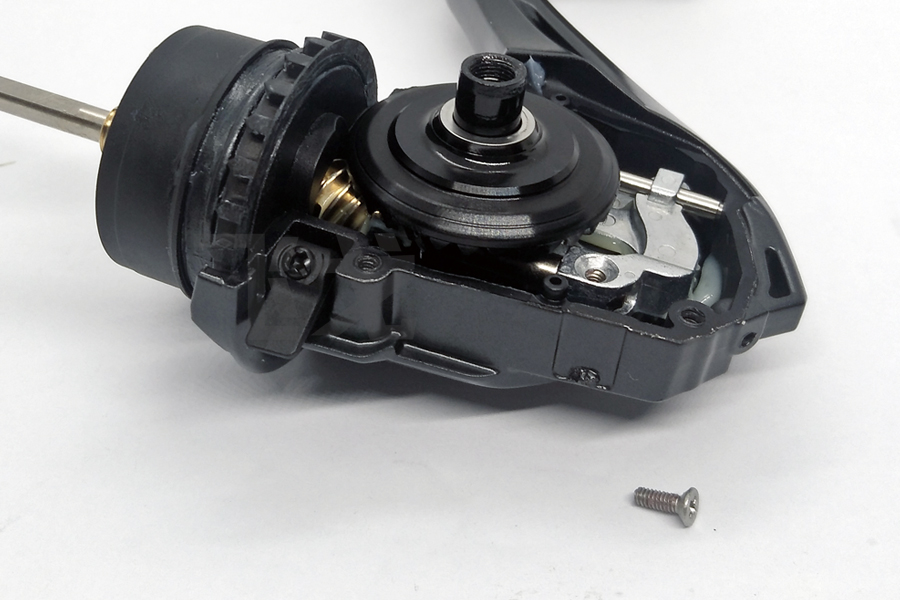

取出主轴滑块连接螺丝

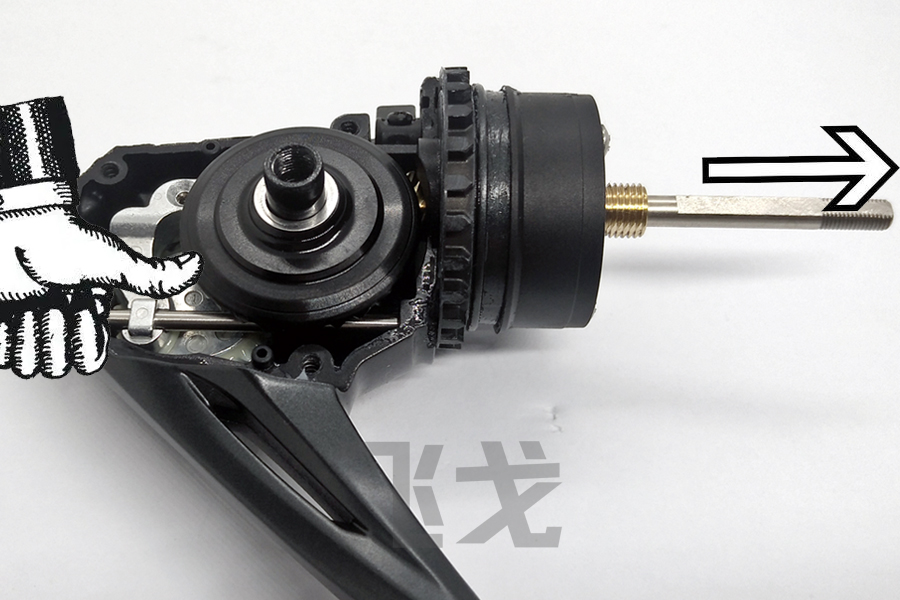

用一手握住轮体，并用拇指扣住滑块，另一手抽出主轴，便可取出大齿、滑块、小齿；前面的单向轴承与齿杆，视情况而定看是否需要拆解；如果主轴不便抽出，不要强行拉拽，按下面的步骤，先来拆单向轴承

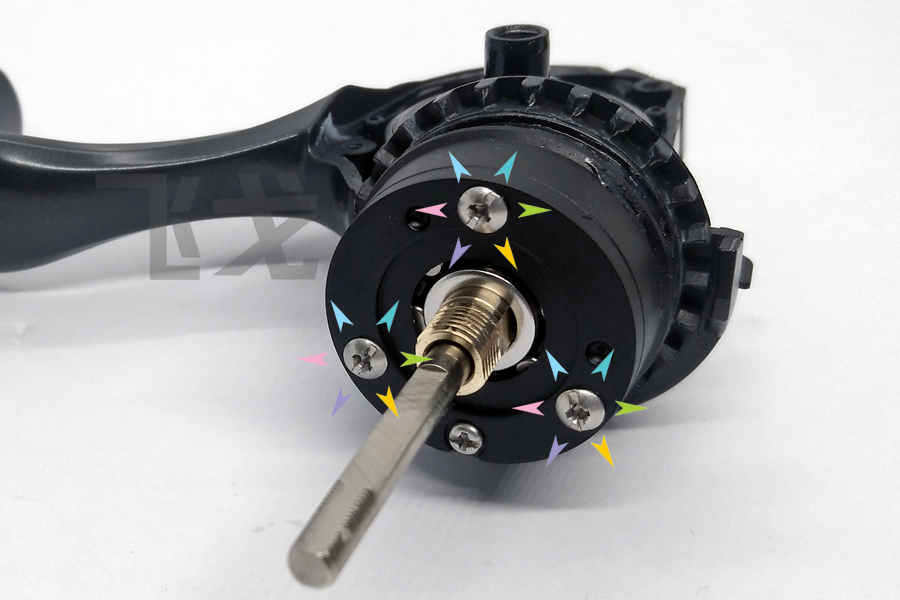

10，拆单向轴承，用十字螺丝刀逆时针方向拧3个大的螺丝， 千万不要拧小的那颗 ，单向轴承如果打开容易散架，散架后很少有钓友能够装回

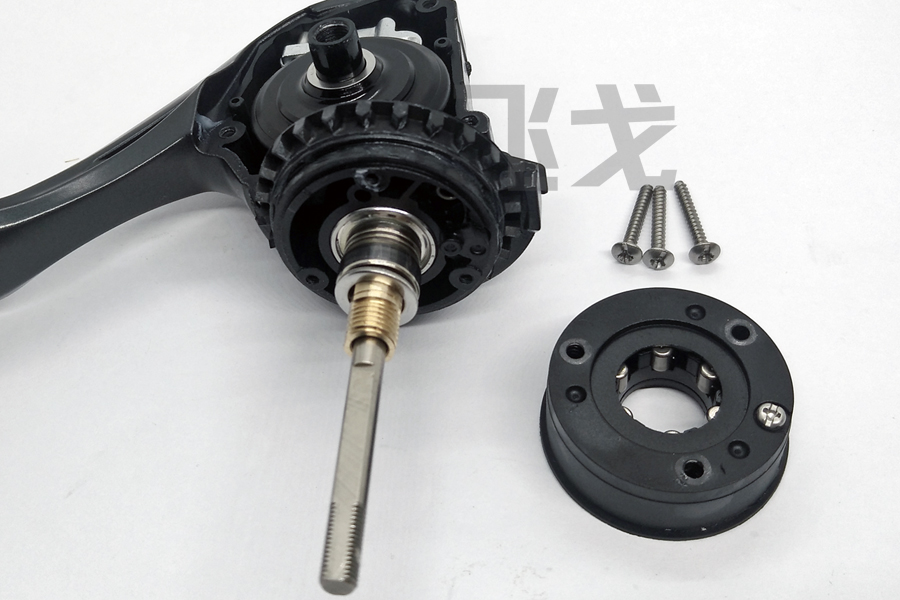

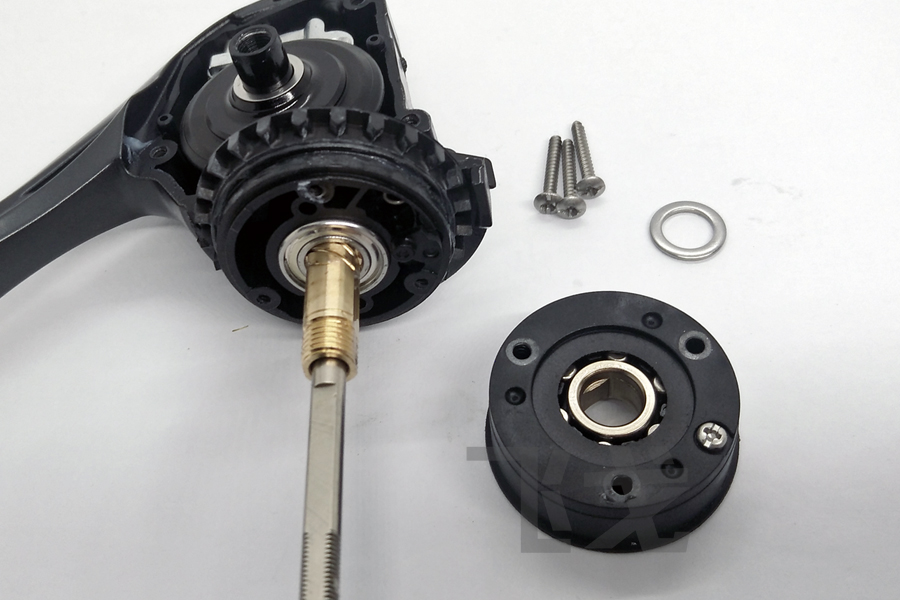

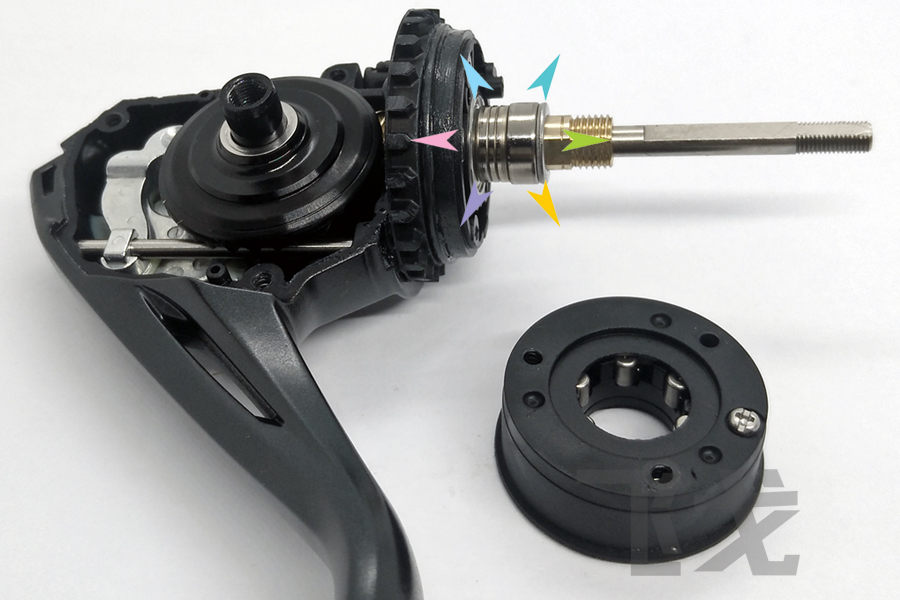

三颗螺丝拧出后，轻轻取下单向轴承本体，注意中间的六个滚柱不要脱落，一旦发现异位及时使其复位；如果中心柱一起带出最好，通常不能一起带出

取下中心柱及垫片，单向轴承属于高精件，最好不要用手直接接触中心柱，可用干纸巾裹着

将中心柱放入单向轴承本体，之前用干纸巾擦试干净，一点很小的杂质都会引起渔轮摇轮时的异音，中心柱在擦试干净后，推荐您使用飞戈渔轮护理油涂上一层薄油膜

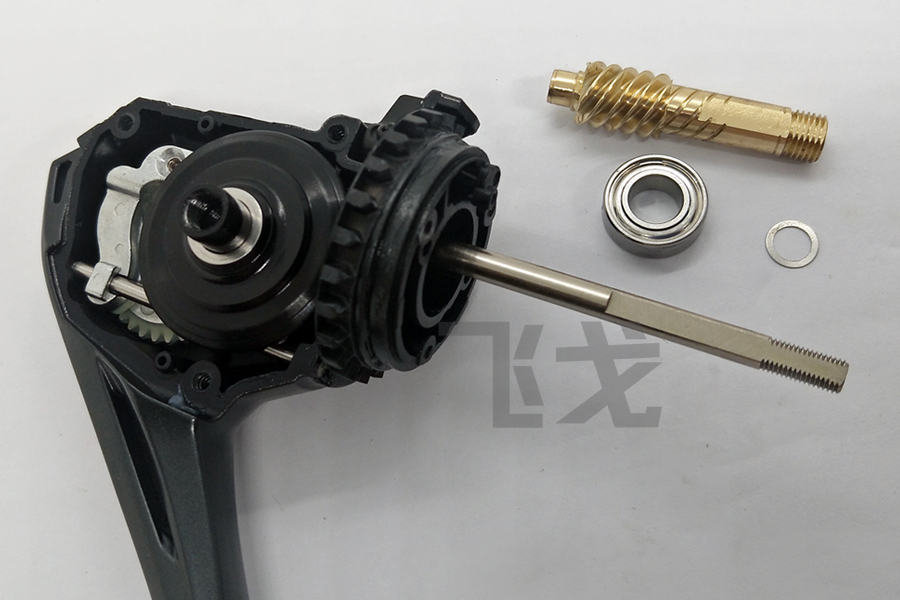

11，拆齿杆，往外拉齿杆

齿杆轴承会一起带出，一并取下

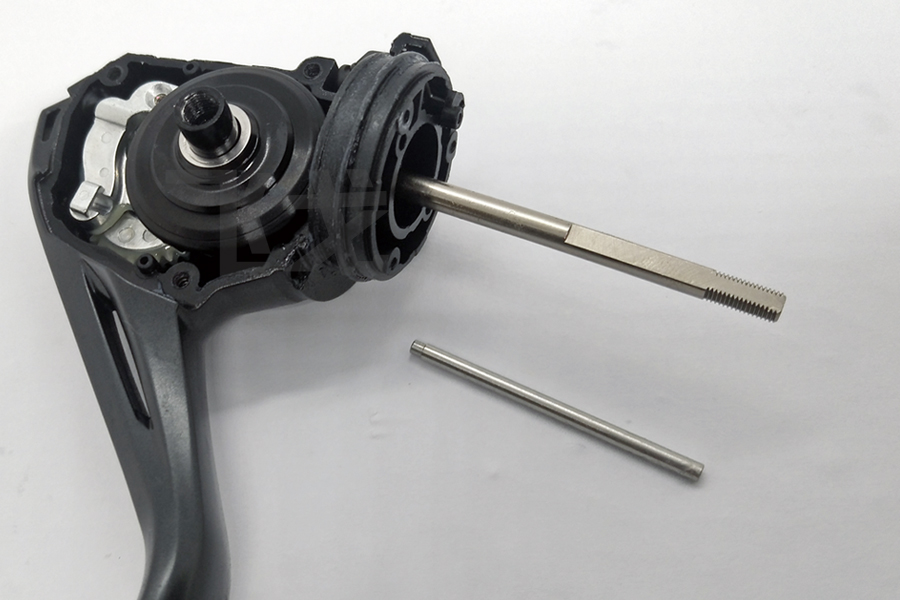

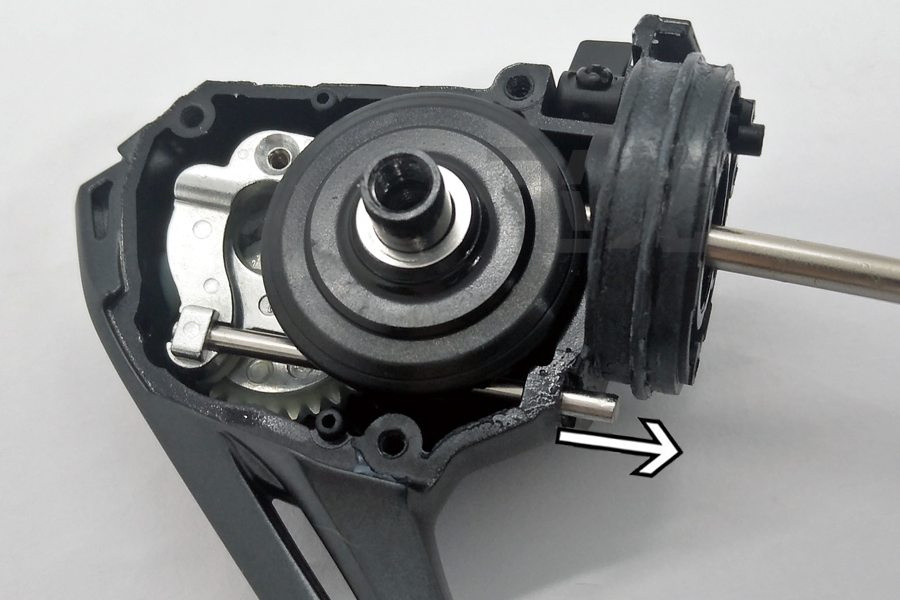

12，拆滑块导杆

先把外层的橡胶圈拆掉

从主体壳前面的小孔扒拉出即可

取出滑块导杆

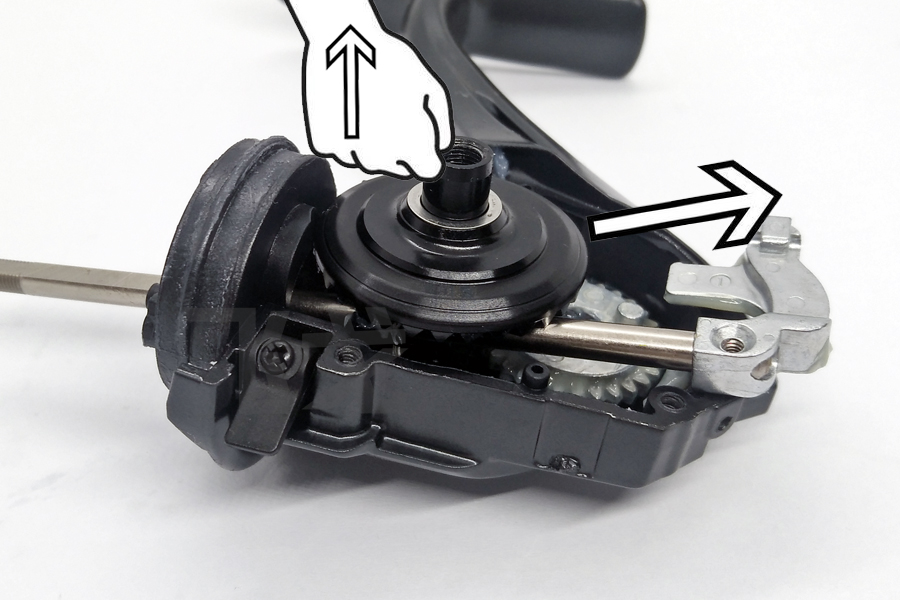

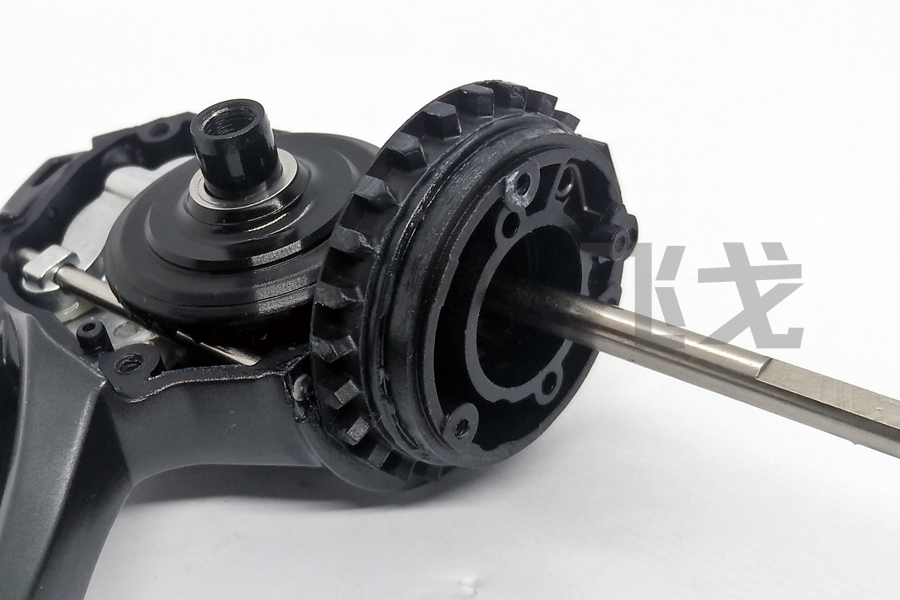

13，拆大齿与主轴，一手往上提大齿，另一手捏住主轴末端往斜上方向从主体壳后面推出

取出大齿和主轴

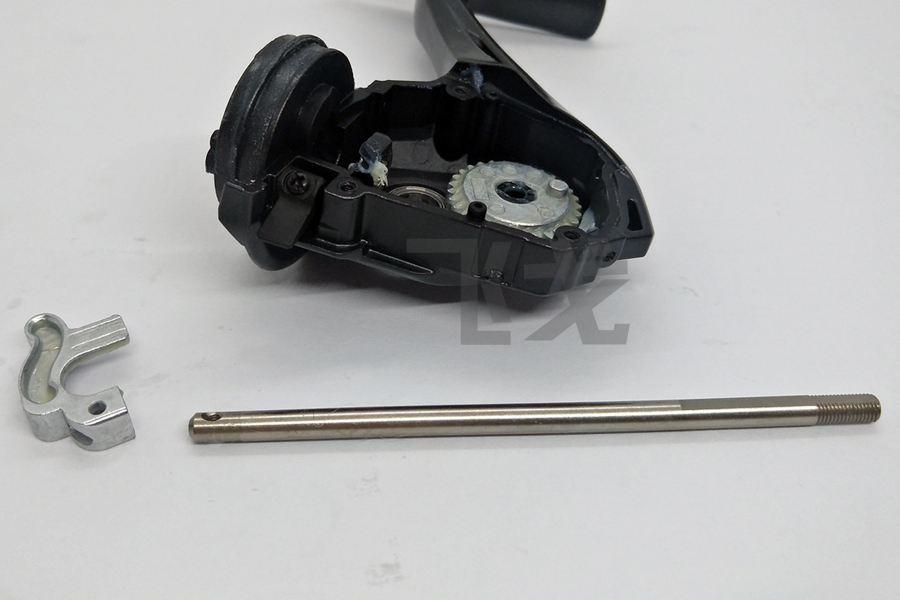

将主轴与滑块分离

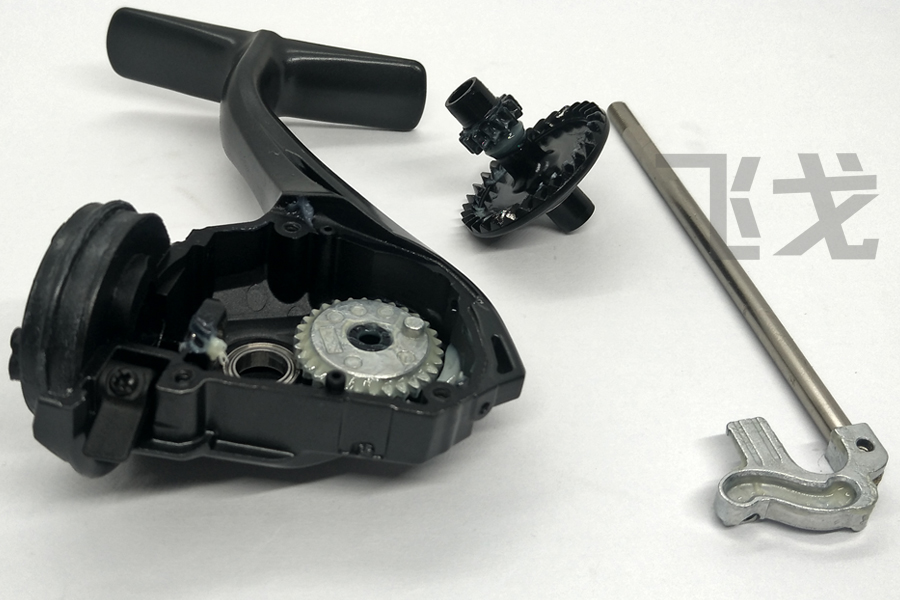

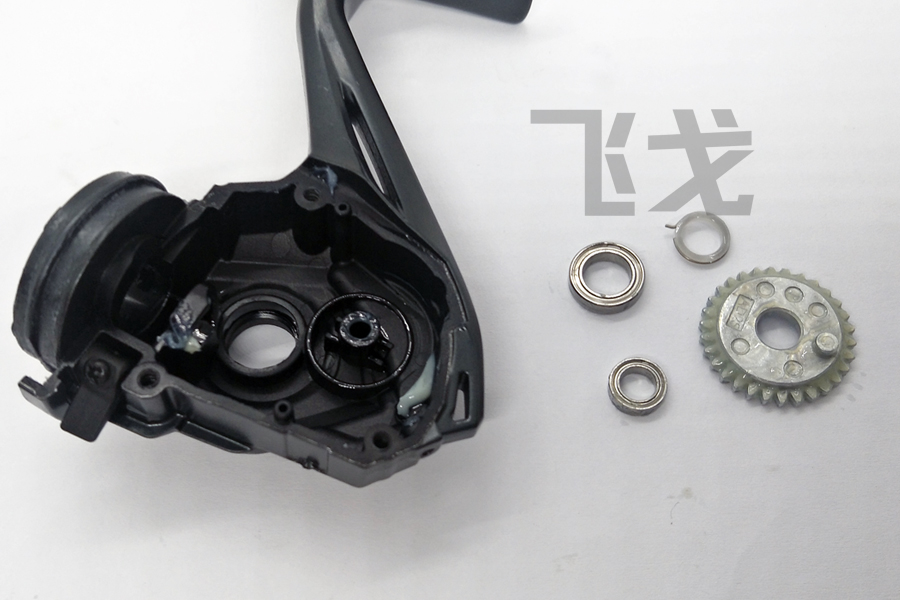

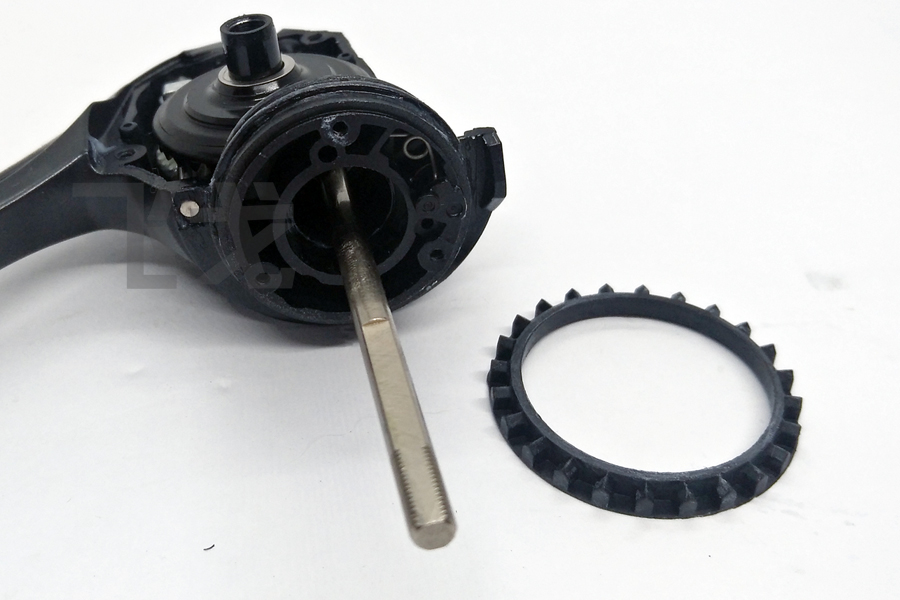

小齿和拉磨环可直接取出，主体壳轴承与齿杆底座轴承，用适当的物体顶一下便可推出
至此，渔轮拆解完毕

常见问题

拆齿杆时，应该很轻松的能够拉出，如果有停顿阻力感，说明主轴已经弯曲需要更换了

检查办法：把主轴放到平整的玻璃或桌面上滚，如果弯曲了就很明显

注意事项

1，拆六角螺母千万不能用老虎钳

2，单向轴承千万不要打开
