禧玛诺SHIMANO

渔轮如何拆解

纺车轮拆解步骤、注意事项等
以17版SEDONA 2500型渔轮为例

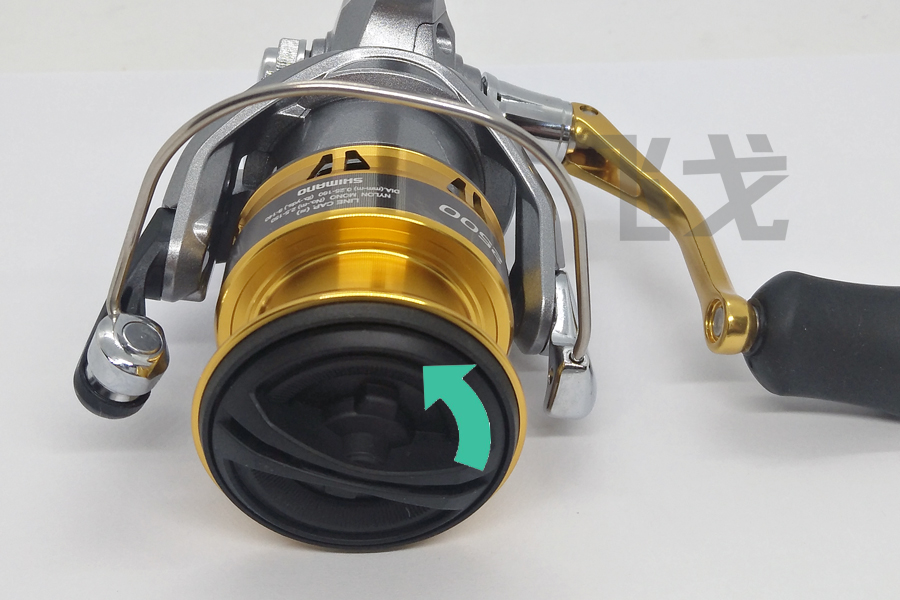

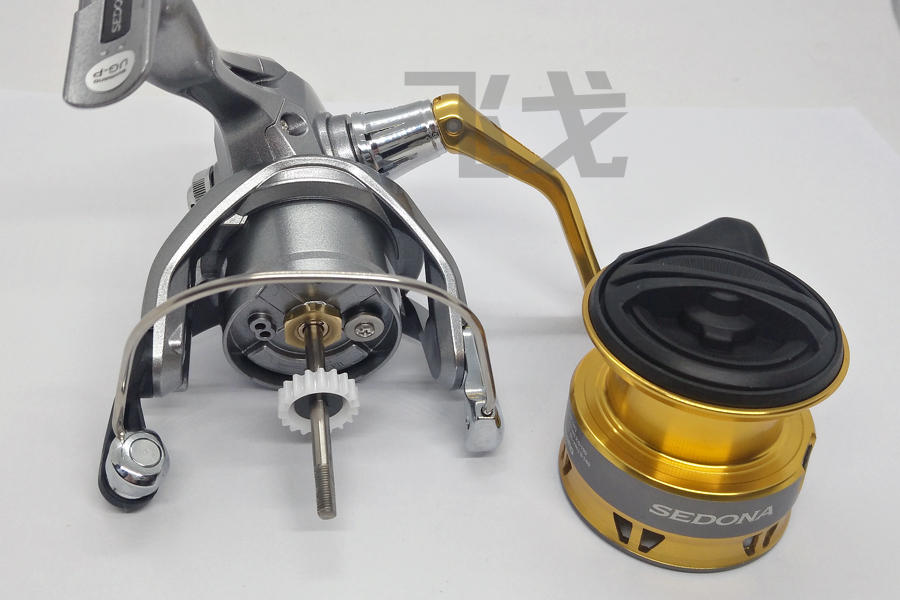

1，拆线杯和泄力盖，将泄力盖拧松方向一直拧

将线杯和泄力盖取下

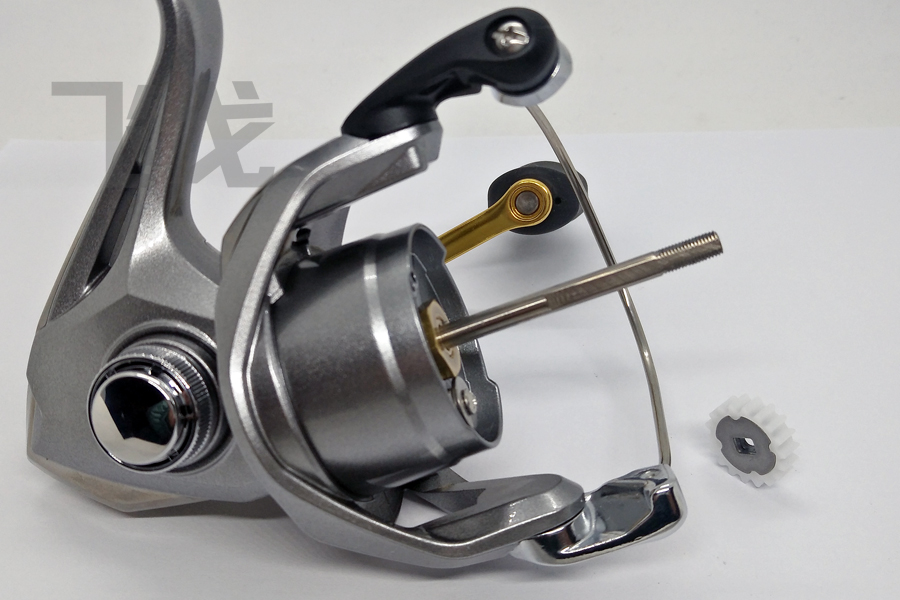

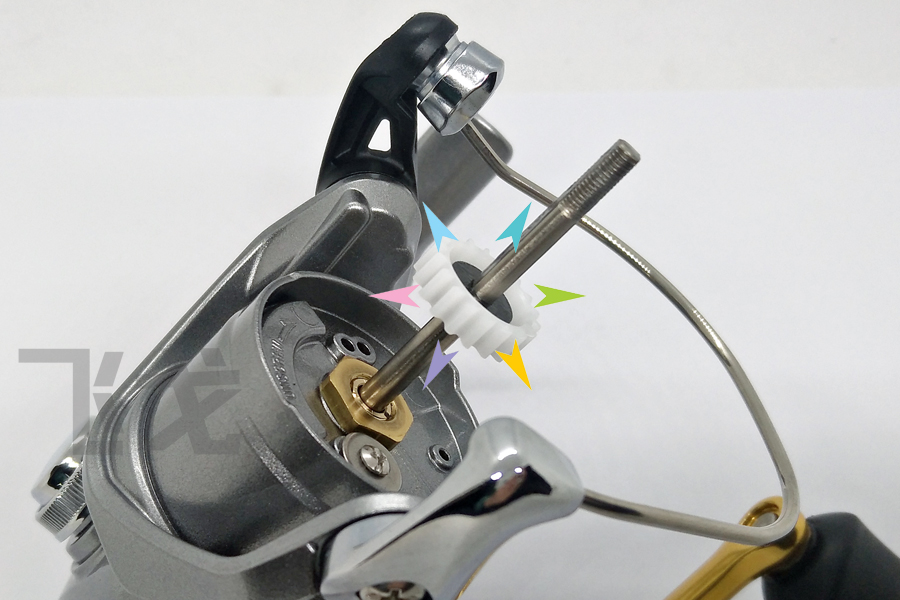

2，拆线杯定位发声齿，用三个手指捏住，往外拉

连同底部的铁片一同取下

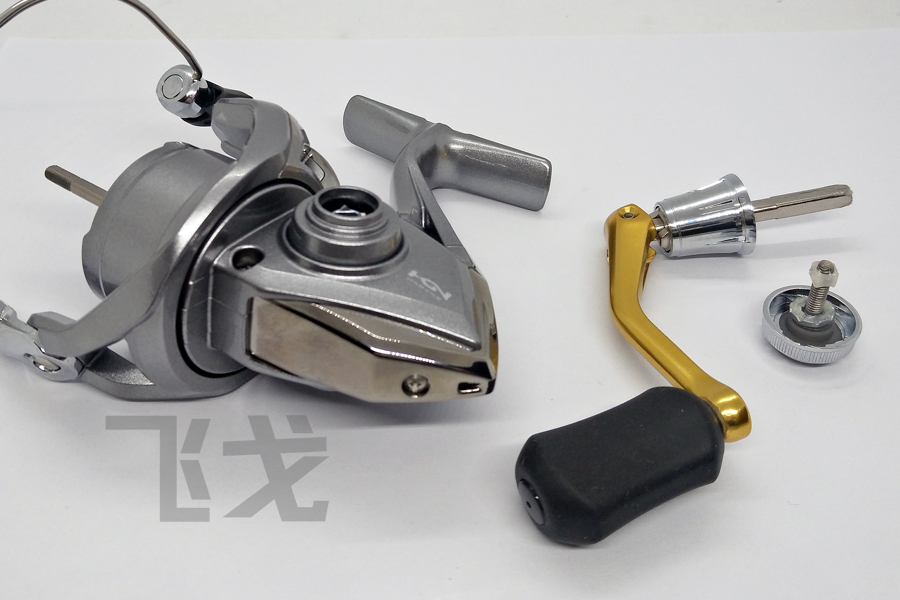

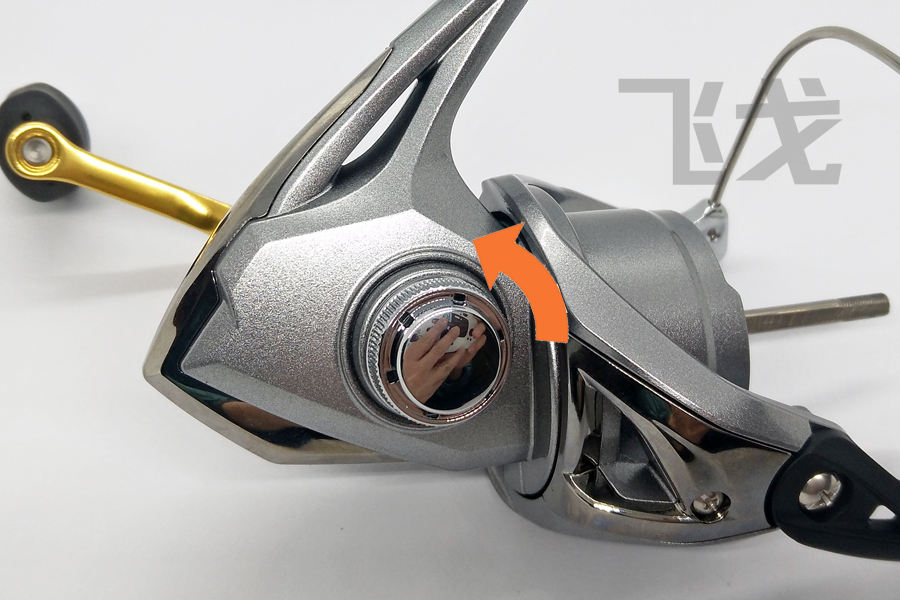

3，拆摇把，将摇把对过的锁紧螺丝拧松方向一直拧

锁紧螺丝拧出后便可抽出摇把

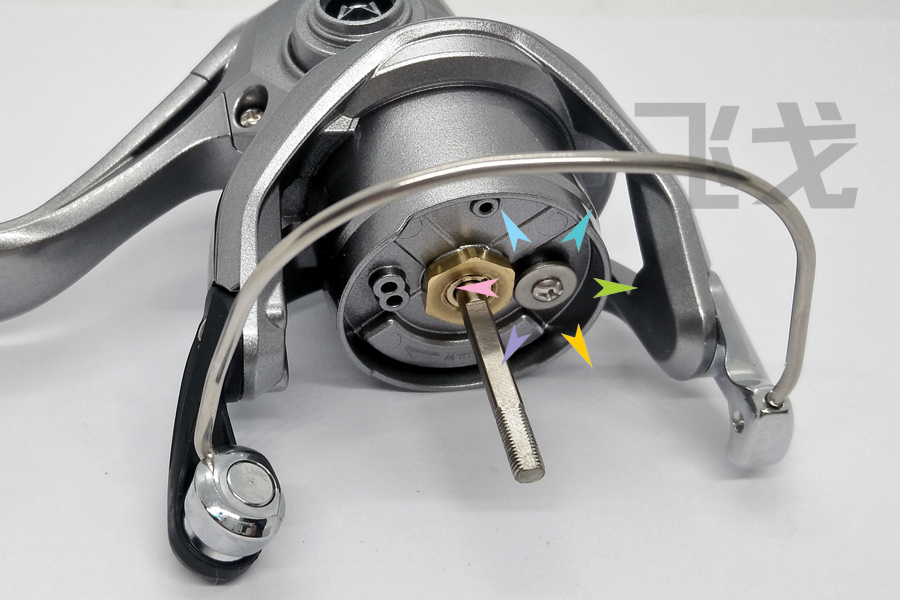

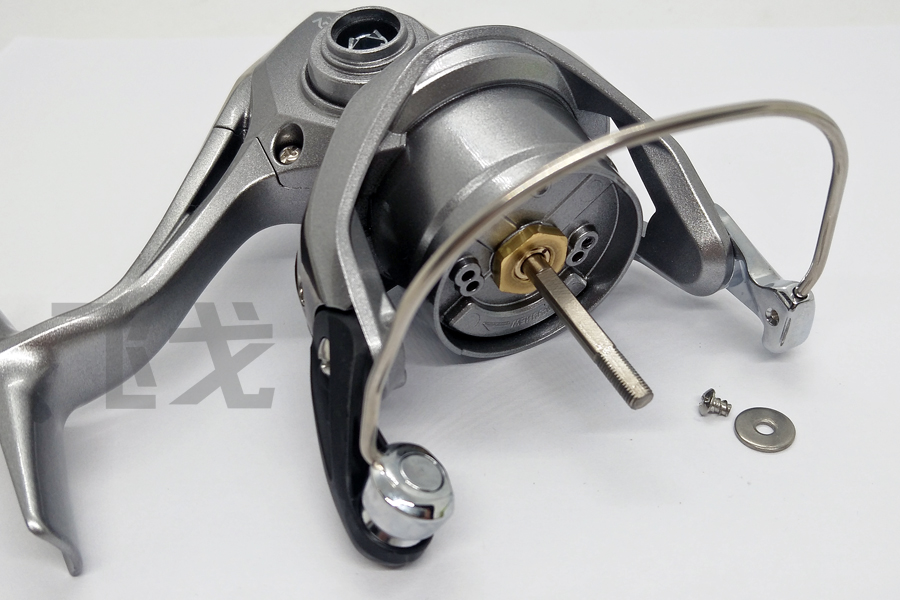

4，拆六角螺母防松螺丝，用十字螺丝刀逆时针方向拧

取下防松螺丝及垫片

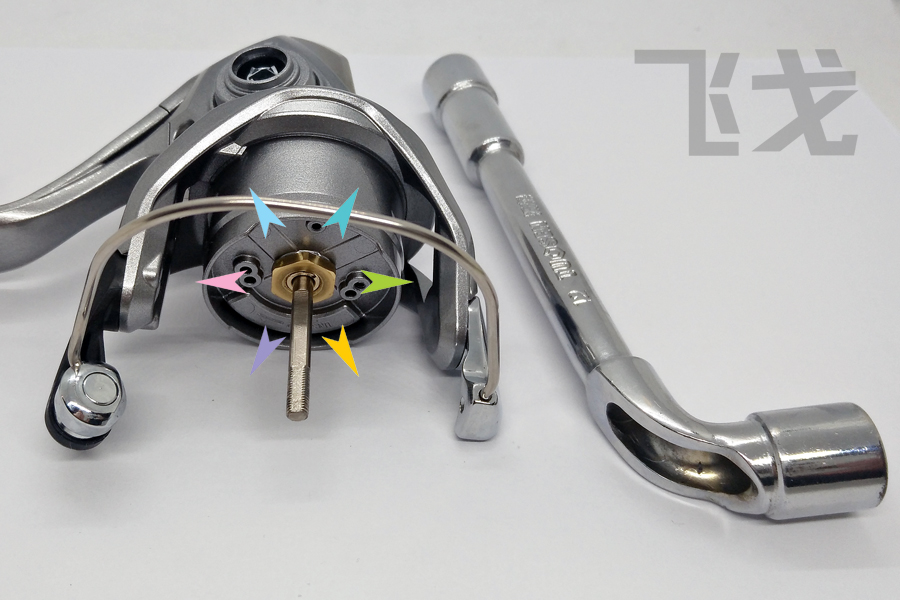

5，拆六角螺母，用12mm穿孔烟斗六角扳手,顺时针方向拧松
如果没有专用的烟斗扳手，可用开口扳手谨慎操作
千万不可用老虎钳
一钳下去能使整个渔轮报费!!

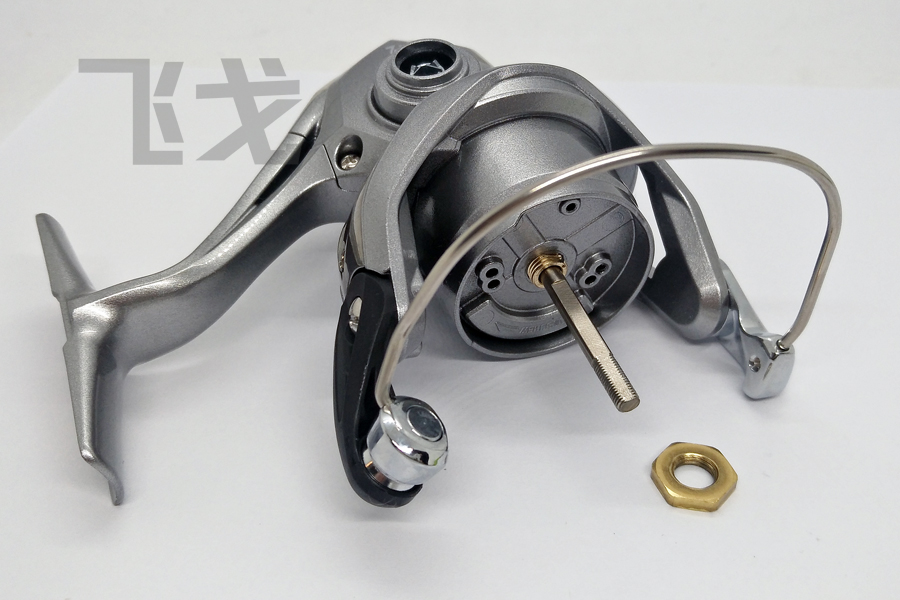

取下六角螺母

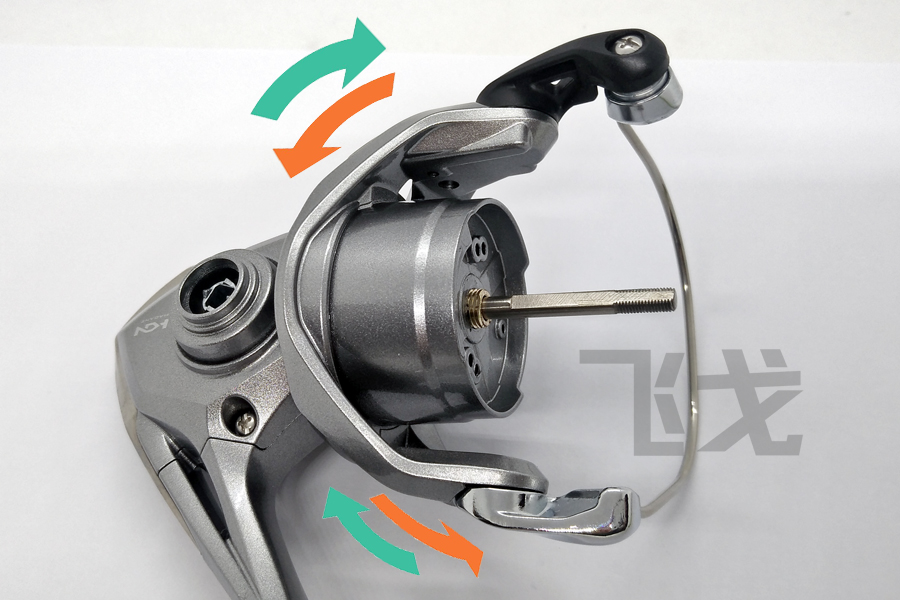

6，拆线杯座总成，先用手转动，使主轴处于最低点，然后左右摆动使它松动

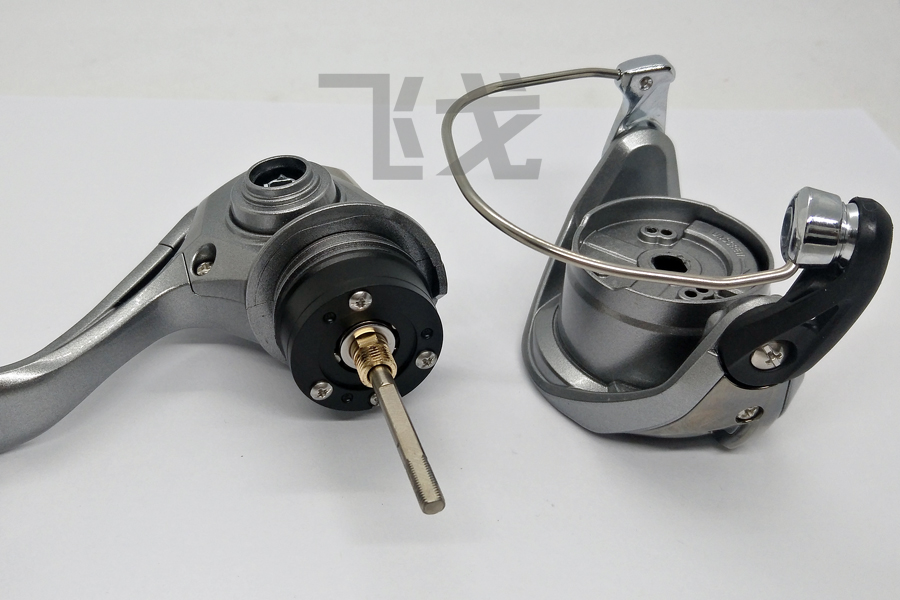

取下线杯座总成

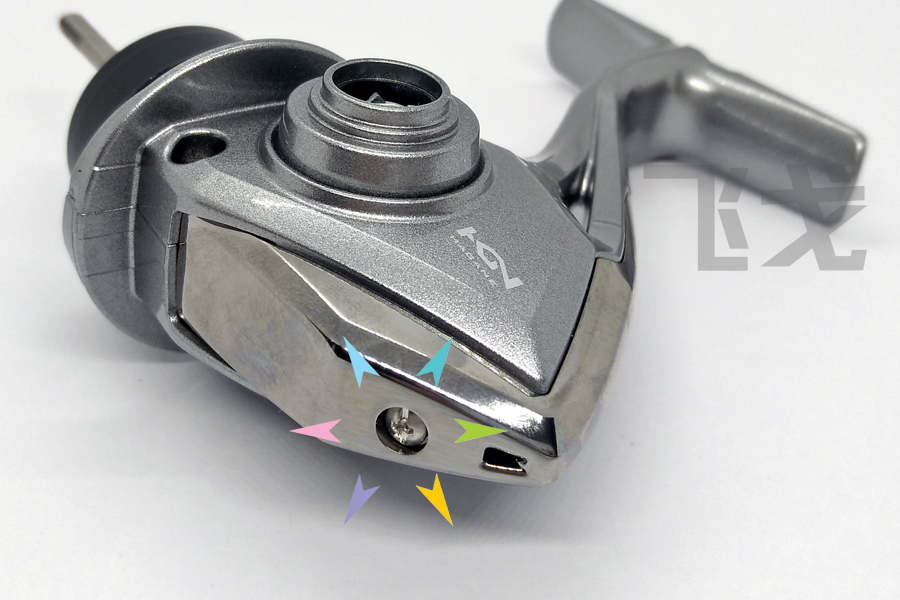

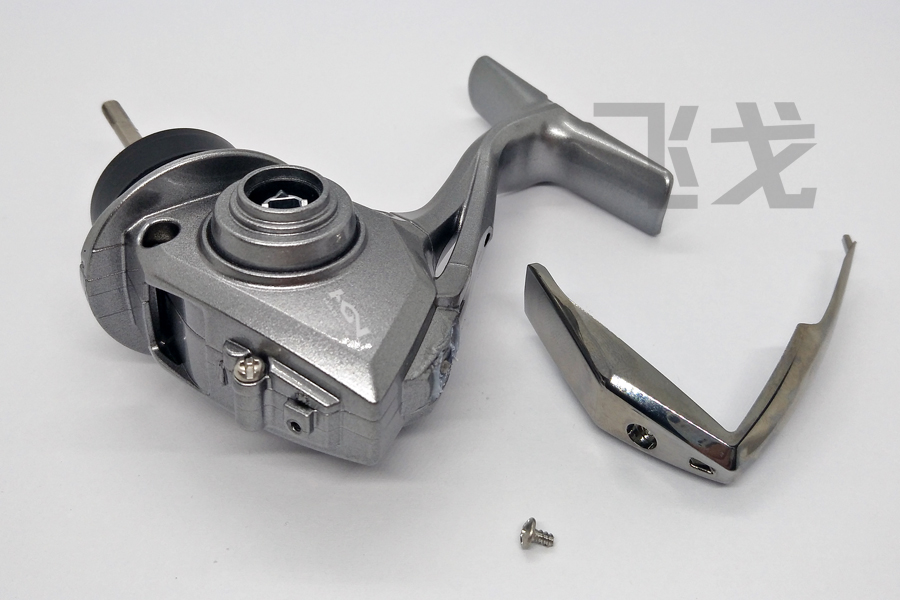

7，拆后盖，用十字螺丝刀逆时针方向拧

用拇指和食指轻捏后盖的两边取下

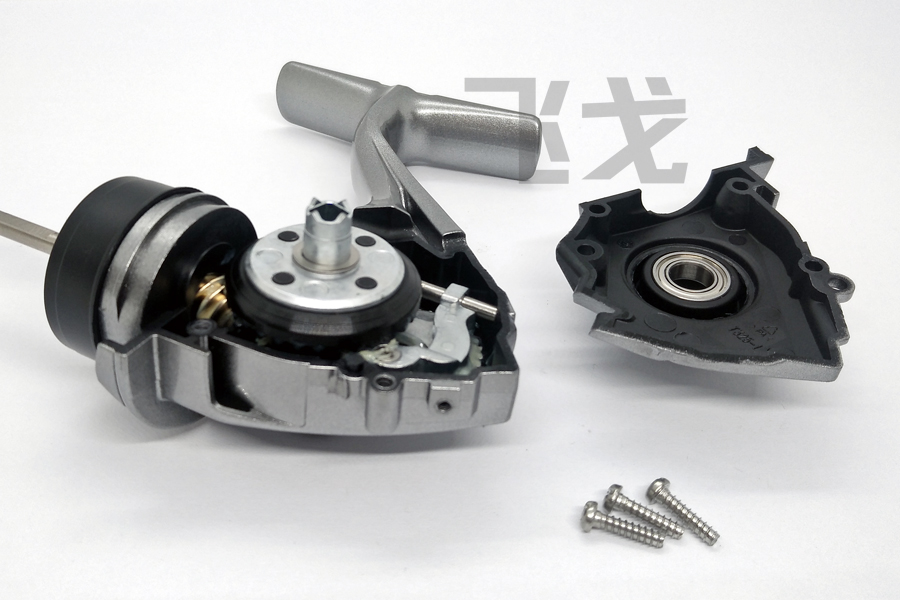

8，拆主盖，用十字螺丝刀逆时针方向拧三个螺丝

打开主盖

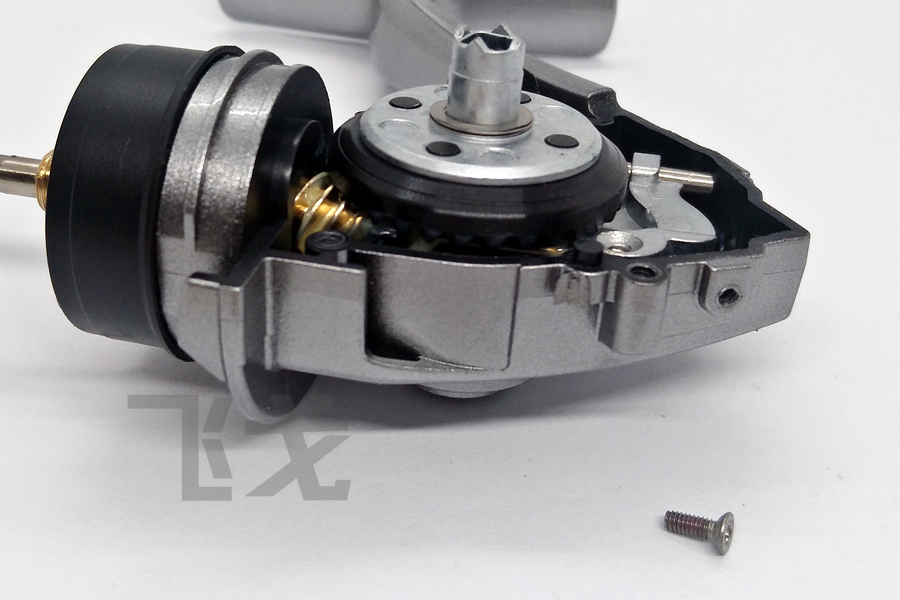

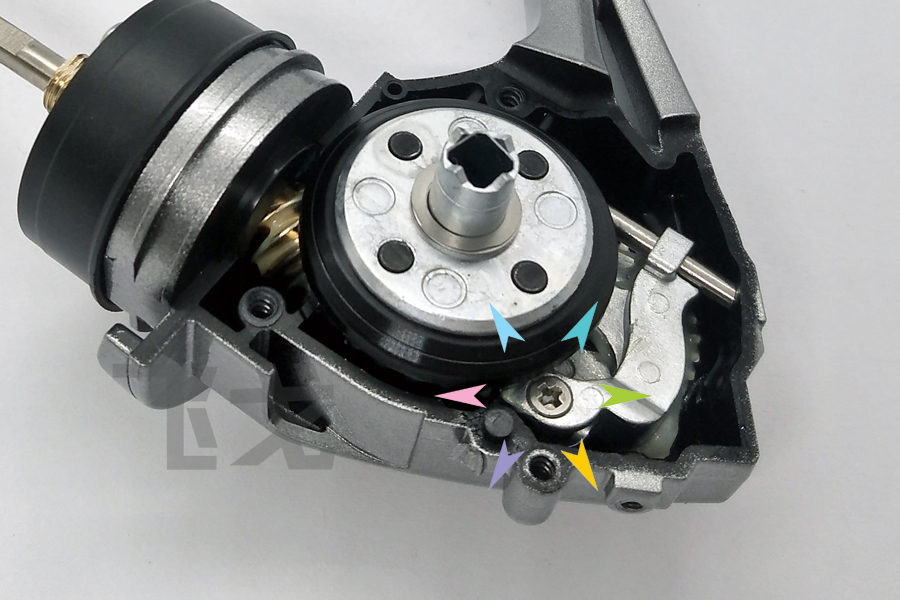

9，拆主轴滑块连接螺丝，用十字螺丝刀逆时针方向拧
注意不要拧毛
这颗螺丝如有滑丝或弯曲需要更换

取出主轴滑块连接螺丝

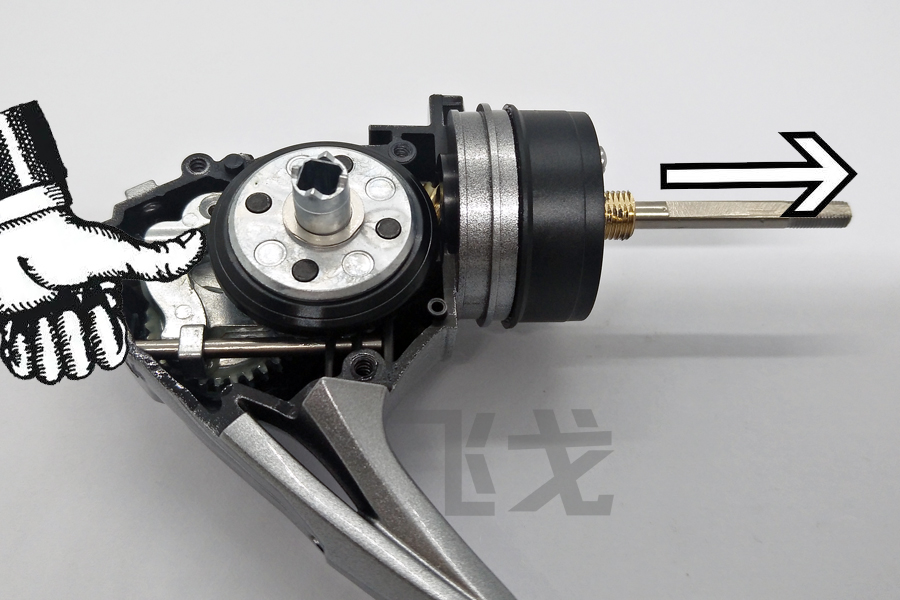

用一手握住轮体，并用拇指扣住滑块，另一手抽出主轴，便可取出大齿、滑块、小齿；前面的单向轴承与齿杆，视情况而定看是否需要拆解；如果主轴不便抽出，不要强行拉拽，按下面的步骤，先来拆单向轴承

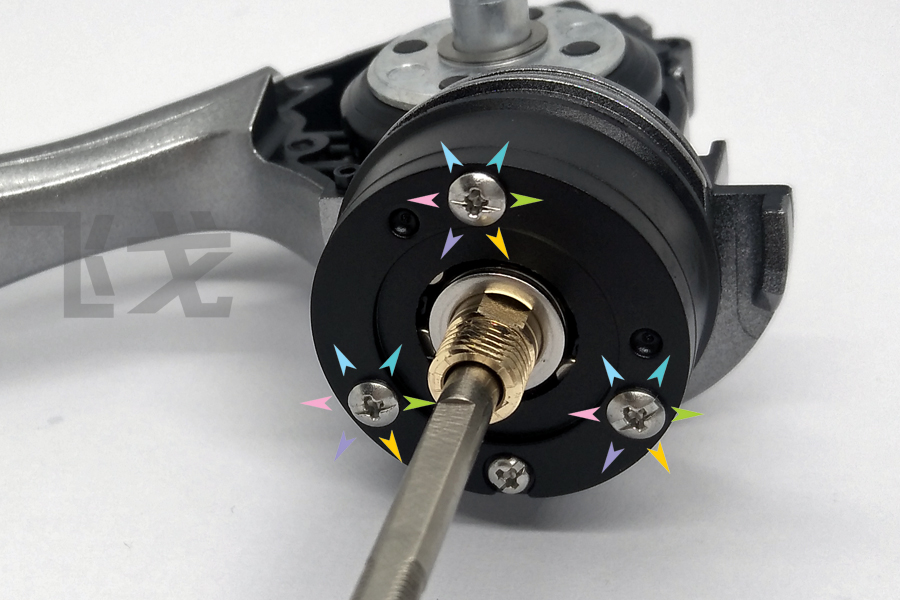

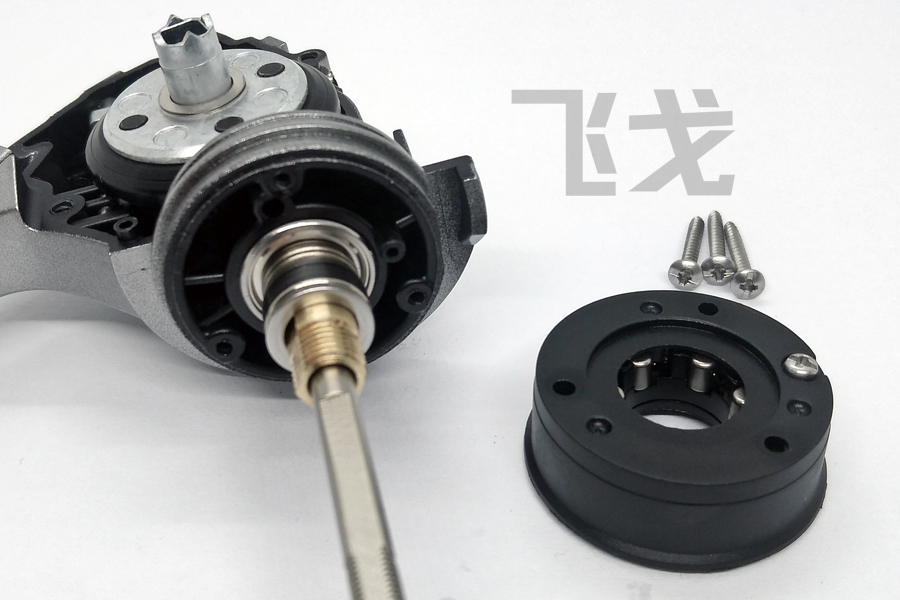

10，拆单向轴承，用十字螺丝刀逆时针方向拧3个大的螺丝， 千万不要拧小的那颗 ，单向轴承如果打开容易散架，散架后很少有钓友能够装回

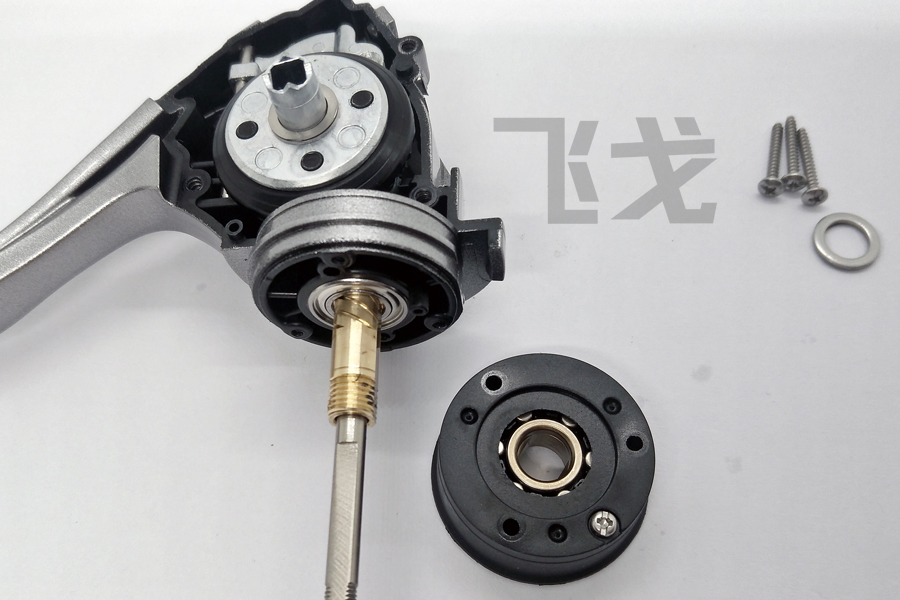

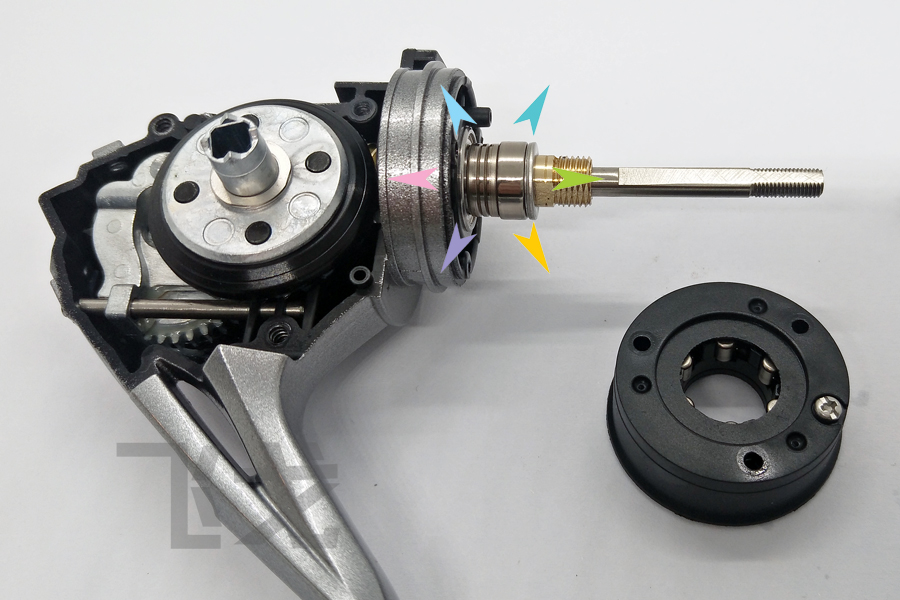

三颗螺丝拧出后，轻轻取下单向轴承本体，注意中间的六个滚柱不要脱落，一旦发现异位及时使其复位；如果中心柱一起带出最好，通常不能一起带出

取下中心柱及垫片，单向轴承属于高精件，最好不要用手直接接触中心柱，可用干纸巾裹着

将中心柱放入单向轴承本体，之前用干纸巾擦试干净，一点很小的杂质都会引起渔轮摇轮时的异音，中心柱在擦试干净后，推荐您使用飞戈渔轮护理油涂上一层薄油膜

11，拆齿杆，往外拉齿杆

齿杆轴承会一起带出，一并取下

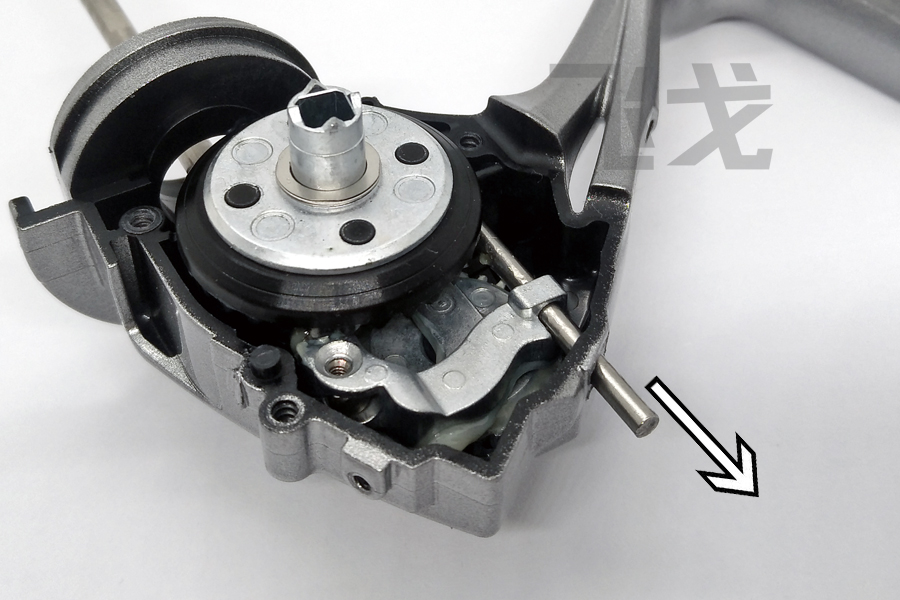

12，拆滑块导杆，从主体壳后面的小孔扒拉出即可

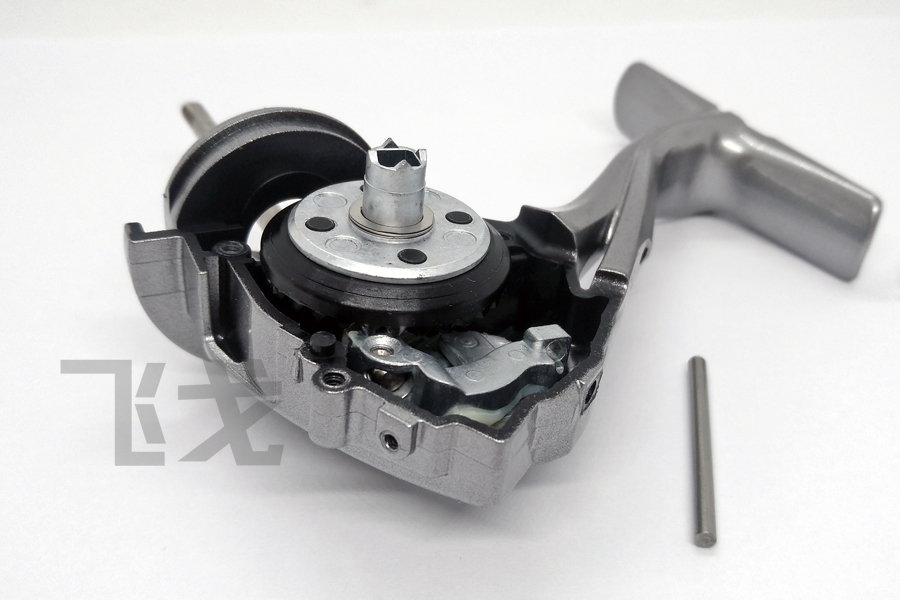

取出滑块导杆

13，拆大齿与主轴，一手往上提大齿，另一手捏住主轴末端往斜上方向从主体壳后面推出

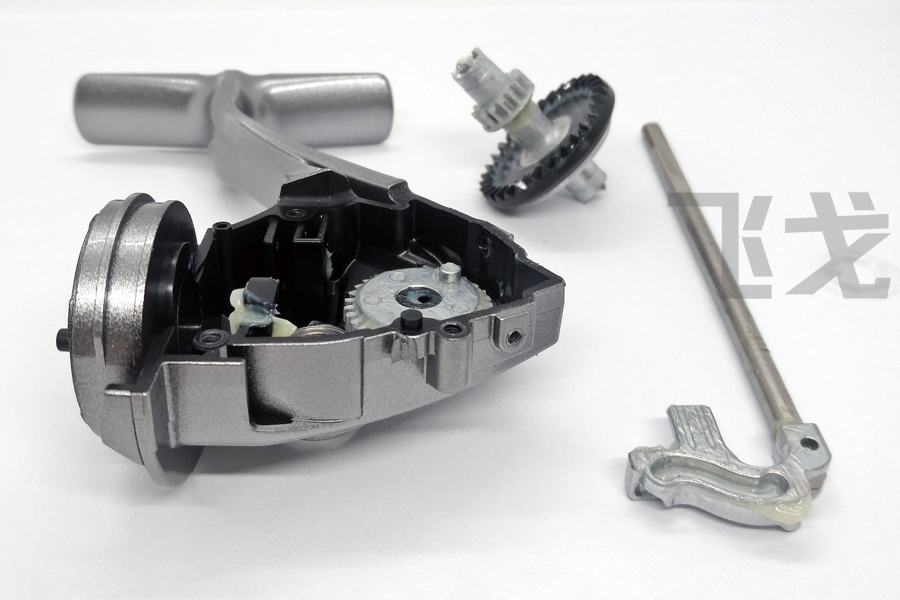

取出大齿和主轴

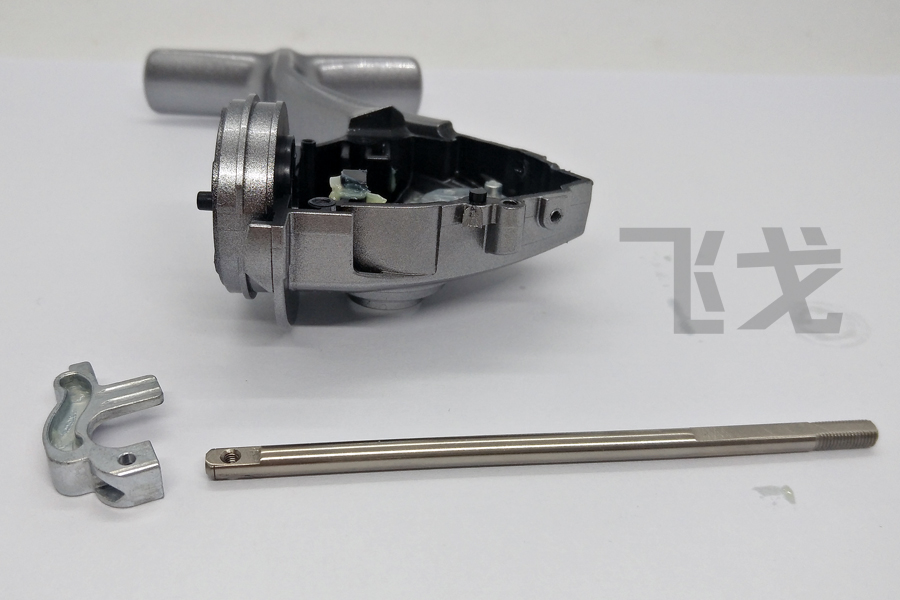

将主轴与滑块分离

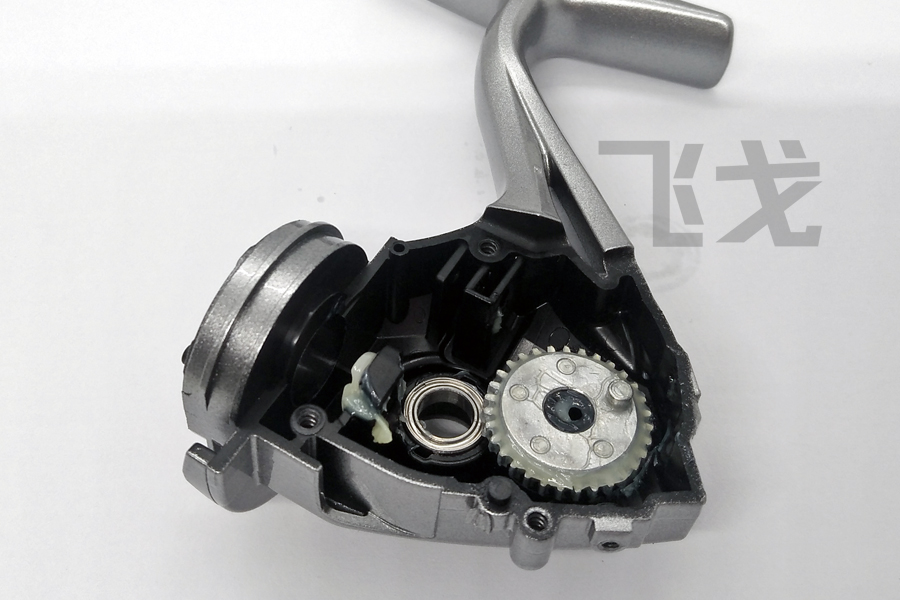

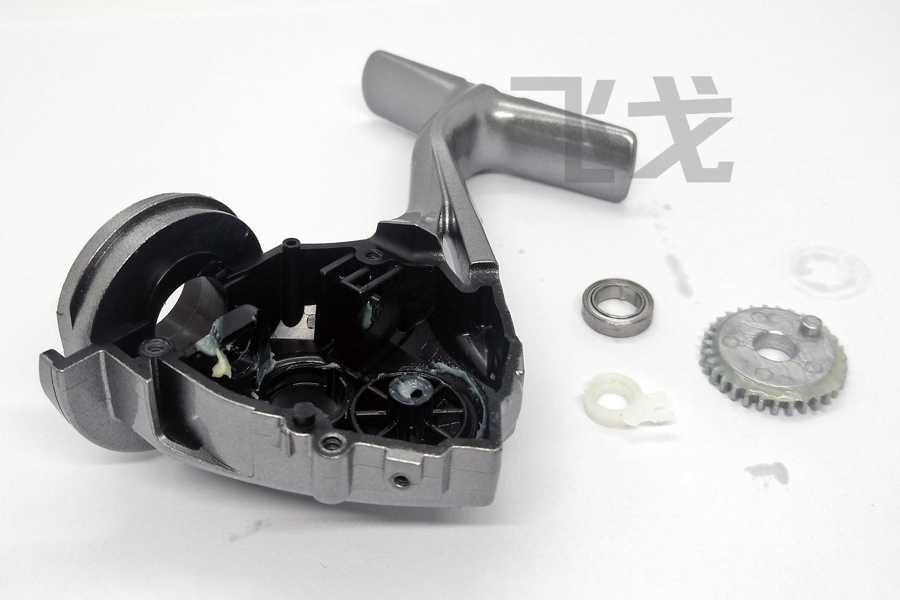

14，拆小齿，小齿可直接取；主体壳轴承与齿杆底座白色塑料衬套可用适合大小的物体从孔中推顶出来

取出小齿、主体壳轴承与齿杆底座白色塑料衬套，至此渔轮拆解完毕

常见问题

拆齿杆时，应该很轻松的能够拉出，如果有停顿阻力感，说明主轴已经弯曲需要更换了

检查办法：把主轴放到平整的玻璃或桌面上滚，如果弯曲了就很明显

注意事项

1，拆六角螺母千万不能用老虎钳

2，单向轴承千万不要打开
